一辆行驶里程约8.2万km的大众CC轿车。该车拆卸电瓶后，挂R档，DVD只显示停车辅助图像，无法显示倒车影像。
    诊断过程：
    1．用VAS 5052A查询6C．倒车影像系统控制单元内故障储存．有一个故障码（见下图1所示）且无法清除：

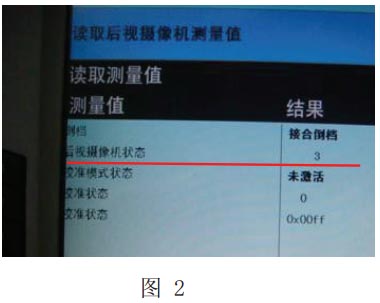

    2．用故障导航读取6C-倒车影像系统数据流，挂入倒档后，后视摄象机状态显示3：对比正常车辆，挂入倒档后，此值为4，如图2所示。此组数据意义：0＝切断、1=cm激活、2--初始化、3＝系统停用、4＝系统启用、6=系统停止：

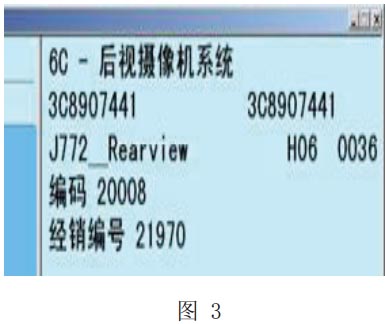

    3．根据故障引导，该车提示控制单元软件版本错误，检测该车倒车影像系统的软件版本及编码，如下图3所示。和其它同配置的车辆比较，均无异常；

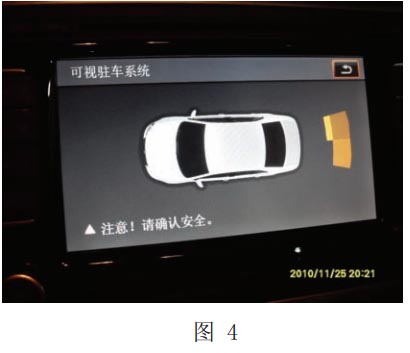

    4．观察DVD上显示的驻车辅助图像，发现图像中的车型不是CC车型而是速腾车，如下图4所示：

    5．分析还是编码错误导致此故障：进入19数据总线诊断接口，依次选择007编码→6C后视摄像机→VW→其它→左侧驾驶车辆→>=4门→在车辆系统中执行编码→完成。此时可视驻车系统中显示的汽车模型为CC轿车，同时屏幕右下角出现RVC按钮．如图5所示。点击此按钮，可转换到后视影像，后视影像显示正常。

    6．具休执行编码过程如下图：

    故障分析：6c-倒车影像系统未激活，导致倒车影像无法显示。
    故障处理：通过重新编码激活该功能后倒车影像系统可正常使用。
   案例点评：电瓶断电后，偶尔会导致倒车影像系统不激活的可能，同时VAS5052A提示故障码为：01043-控制单元软件版本错误，此时应通过重新执行编码操作激活倒车影像系统。
