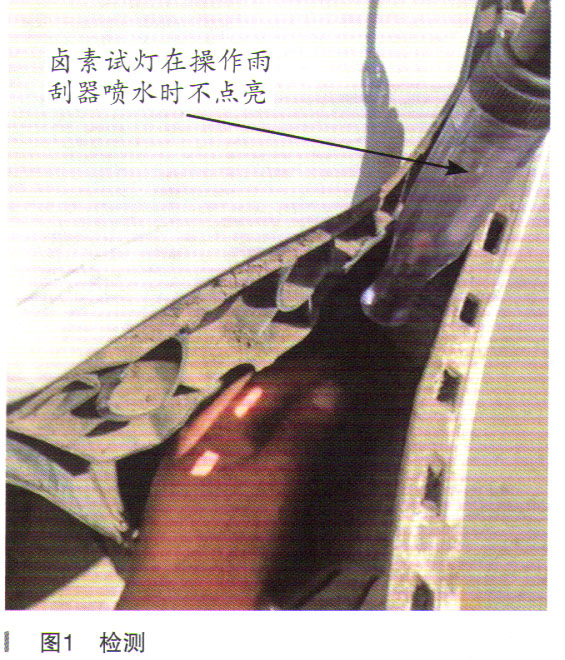

故障诊断：此车进店由于报修3个故障，首先检查雨刮器喷水，经过测试，雨刮器系统刮玻璃功能正常，就是没有雨刮器喷水功能，向内拉动雨刮器杆，听不到喷水电机工作的声音。拆下雨刮器电机插头进行测量，如图1所示。

    我们测量喷水电机插头供火线，在操作喷水的时候，供火线无法点亮卤素试灯。其实喷水电机两根线很好确定，在不开点火开关的情况下，对两根插针使用万用表电阻挡分别测量，其中有一根线为搭铁，另一根线没有任何变化，我们就测量没有任何电阻变化的这根插针的电压变化就可以确定喷水电机的供电是否正常。

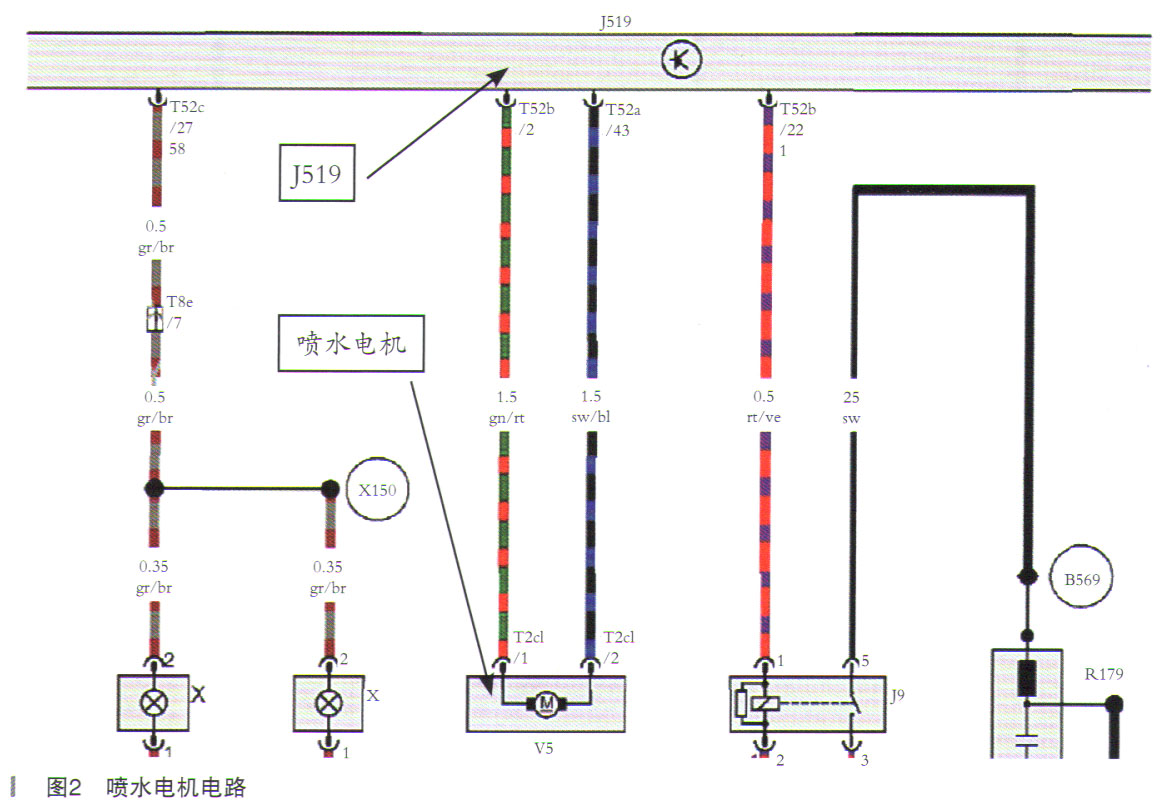

    所测插针并没有电压输出，通过万用表电压挡校验，没有12V电压变化，从这一点我们可以确定喷水电机的供电出了问题。找到喷水电机的线路图，如图2所示。

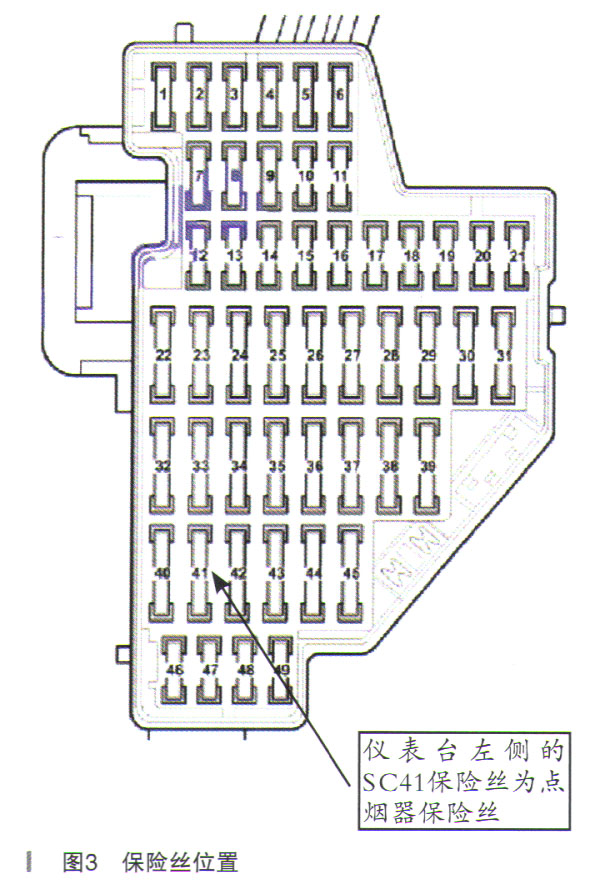

    从电路图中我们可以确定，喷水电机受控于J519，中间没有任何元件，难道是J519出了问题？为了谨慎，我们还需要继续验证，此车还有两个故障，就是点烟器不工作与座椅无法加热。首先检查容易的点烟器系统，在点火开关2挡时，检查点烟器保险丝是否有问题。查阅点烟器的保险丝位置，如图3所示。

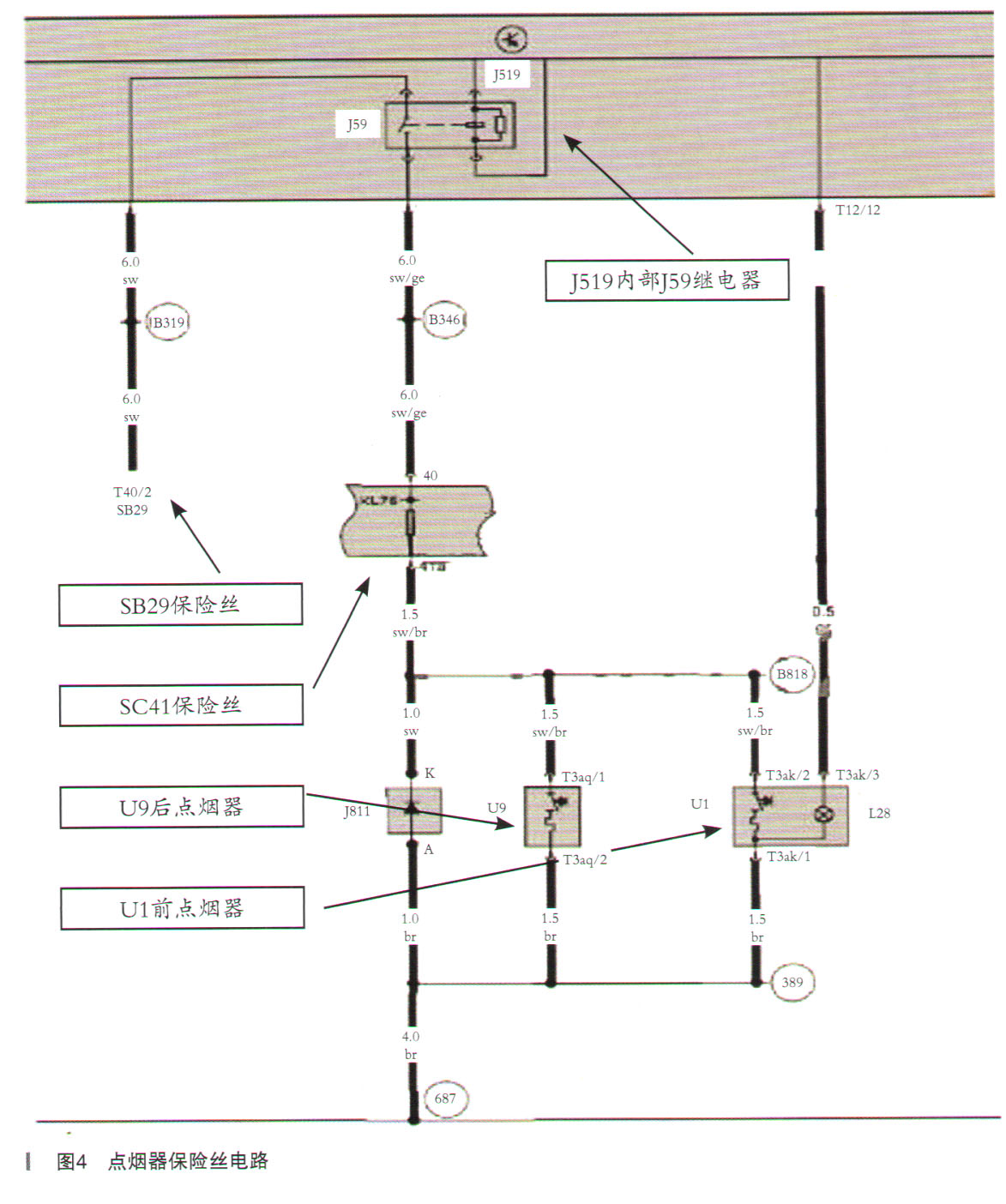

    找到SC41保险丝，保险丝本身是好的，而且看起来还是一个新保险丝。测量SC41保险丝插针上的供电，发现没有12V电压。这就不对了，正常情况下，点烟器保险丝插针上会有12V电压。查找点烟器保险丝电路，如图4所示。

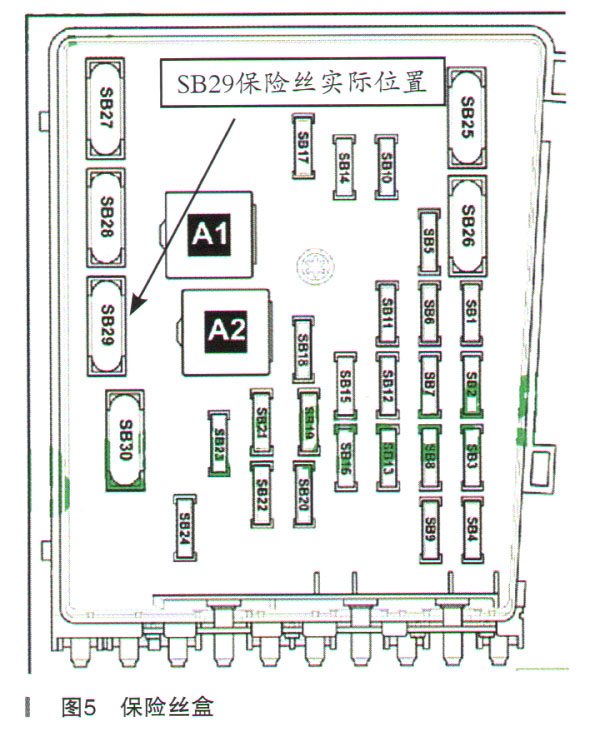

    从电路图中我们可以看出，SC41保险丝以上的元件分别为J519/SB29以及线路，J519是一个比较昂贵的部件，我们先检查SB29。查找保险盒相关资料，如图5所示。
