一辆行驶里程约9.1万km的大众CC轿车。该车停车辅助系统失效，VAS5052诊断有故障码“01620-左前停车辅助设备传感器断路／对地短路”，偶尔无倒车影像。
   故障诊断：

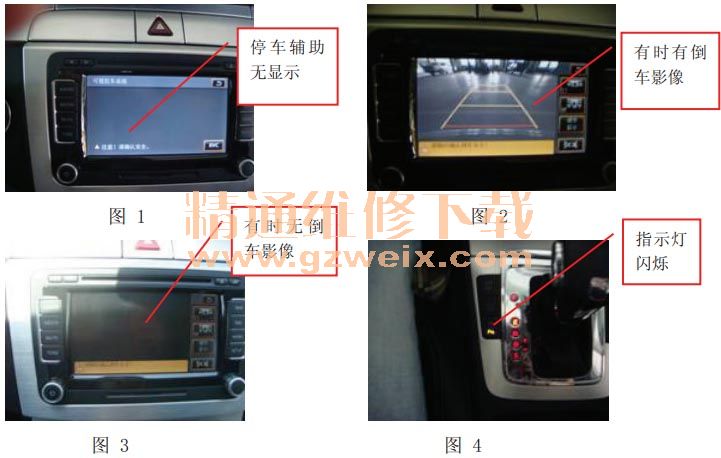

    1．试车，故障现象为挂入倒档后停车辅助系统不好用，无图像，倒车影像时有时无。操作停车辅助系 统开关后无效，同时换档手柄旁的停车辅助系统开关指示灯闪烁，如图1、2、3、4所示：

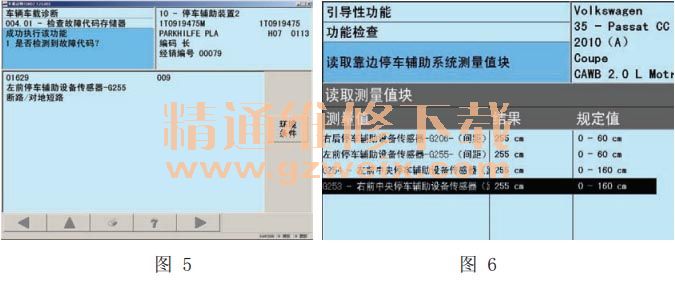

    2. VA.S 5052A检查，在停车辅助装置系统中有故障码“01629-左前停车辅助设备传感器断路／对地短路”，如下图5所示：

    3.读取停车辅助系统测量值，如图6所示，靠近障碍物时显示传感器间距测量值均为255CM，且无变 化。
    4．尝试更换左前停车辅助传感器，故障依旧；
    5.检查停车辅助控制单元，未发现有插针损坏或进水的迹象。
    6．更换停车辅助系统控制单元后故障排除。

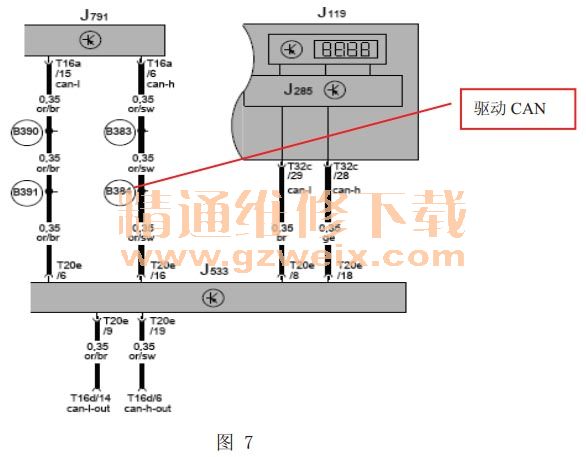

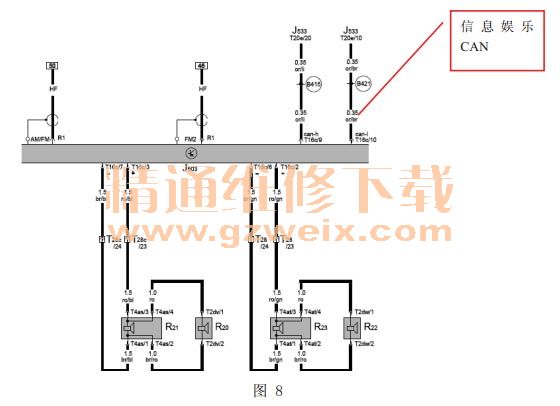

    故障分析：停车辅助系统通过传感器来识别与前后障碍物的距离，停车辅助控制单元J791对测量的距离加以识别计算，再通过驱动CM将计算的信息传递给J533，J533在转换传输速率后将J791的信息通过信息娱乐CAN传递给收音机／导航系统，导航系统根据数据调出己经存储在导航系统内的静态停车辅助图像。但若J791已损坏，则对距离传感器测得的距离识别为255CM，不在规定值范围内，无法通过CAN传输调出己存储在导航系统中的静态图片，因而导致停车辅助系统无法显示。



   故障处理：更换停车辅助控制单元。
    案例点评：对于故障码“01629-左前停车辅助设备传感器断路／对地短路”，并非一定是停车辅助传感器损坏，有时控制单元出现故障VAS5052也会报此故障码。
