大众CC轿车喇叭不响、安全气囊故障灯常亮
来源:本站整理  作者:佚名  2015-09-17 07:40:48

    摘要:由于转向柱控制单元损坏导致嗽叭不响、安全气囊故障。

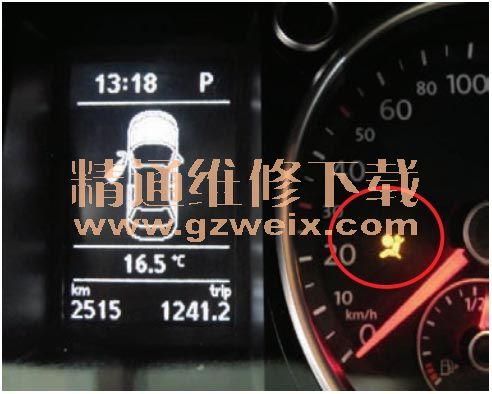

    一辆行驶里程约6.3万km的大众CC轿车。该车仪表安全气囊报警灯常亮、按喇叭按钮喇叭不响。

    检查诊断:

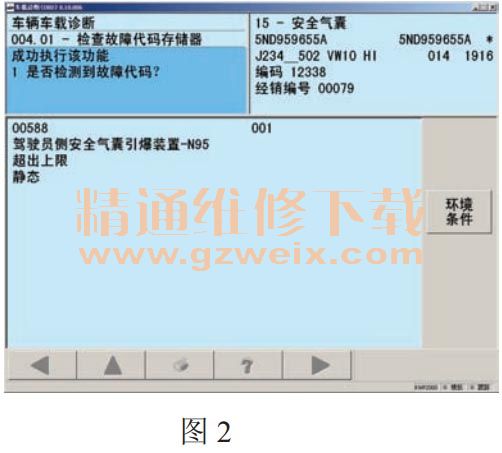

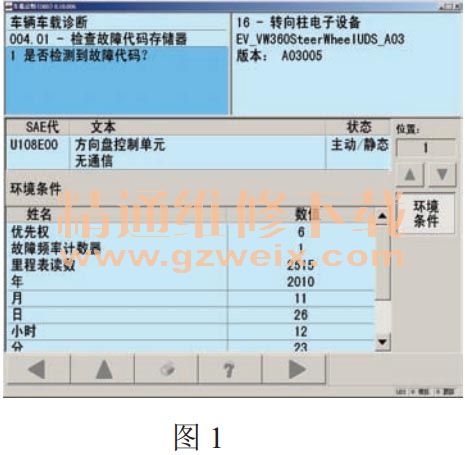

    1)使用VAS5052A检查安全气囊和转向柱控制单元故障存储有故障码(图1、图2);

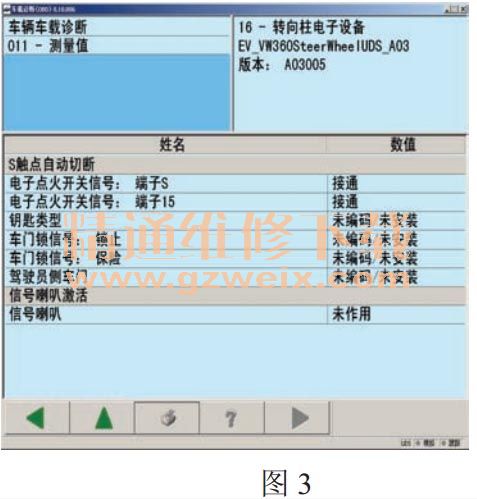

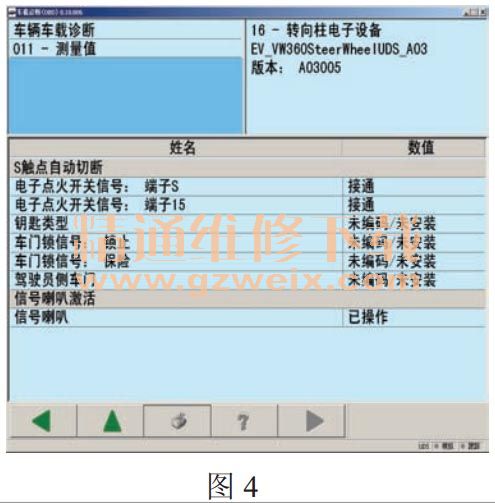

    2)进入16转向柱控制单元读取测量值时,发现按喇叭按钮时显示(图3)“未作用气工作正常的车辆显示“已操作”(图4);



    3)进入09中央电器控制单元,执行元件自诊断喇叭工作,说明J519到喇叭线路正常;

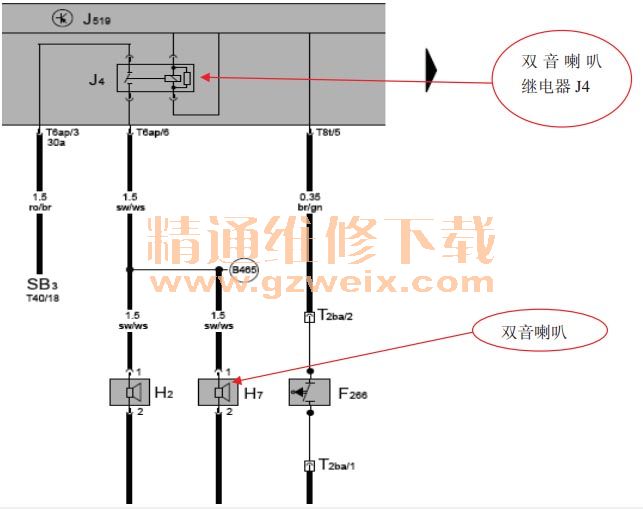

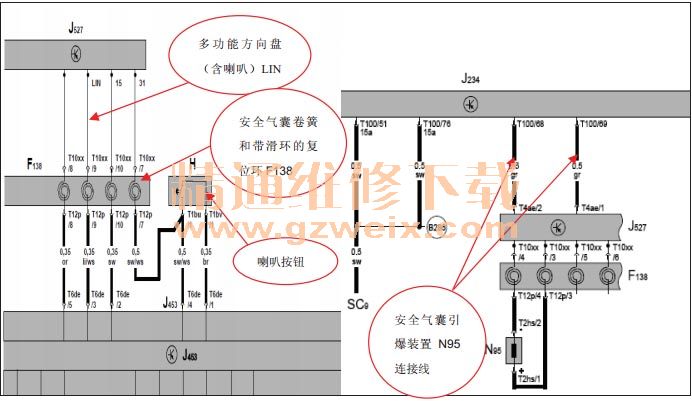

    4)喇叭控制线路和主气囊N95线路分析:

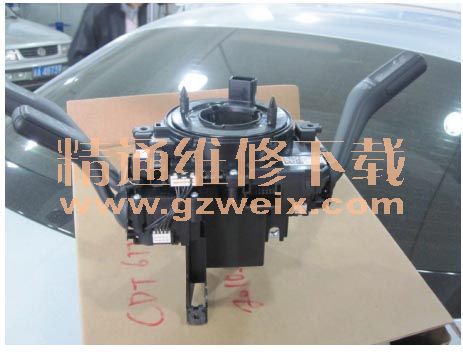

    故障分析:根据电路图分析喇叭信号LIN线及驾驶员侧安全气囊引爆装置N95连接线都是通过安全气囊卷簧和带滑环的复位环连接到J527, J527将喇叭信号传到J519,控制继电器J4吸合双音喇叭工作:安全气囊引爆装置N95通过J527连接至安全气囊控制单元J234:在读取数据时J527里也没有收到信号,由此可以判断复位环损坏,导致喇叭和安全气囊故障。由于CC复位环和J527集成在一起不能单独更换,只有更换J527总成。
    故障处理:更换J527控制单元,故障排除。

    案例点评:在拆卸气囊时请断电,避免静电引爆气囊。
