摘要：大众电子助力转向机故障导致转向无助力。

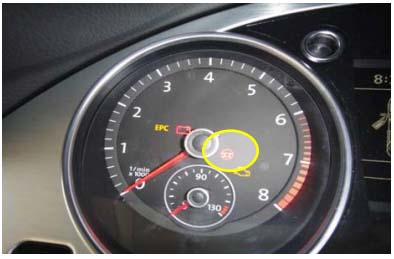

    一辆行驶里程约1.6万km的大众CC轿车。该车转向沉重， 指示灯红灯报警。

    故障可能出现的原因:
    1. CAN线系统故障
    2. 保险丝SC3， SA2断路或虚接
    3. 转向机控制单元搭铁线断路或虚接
    4. 转向机电源插头松动
    5. 转向机控制单元内部故障

    故障诊断：
    1. 首先用VAS5052检测网关列表， 除地址44其余单元系统正常。
    2. 地址44故障码为下图：

    3. 根据读取网关列表除地址44外其余系统正常， 并且能读取到地址44的故障码， 首先排除了CAN总线系统故障。
    4. 根据电路图分析

    1） 首先， 检查SA2和SC3保险丝无断路或虚接现象
    2） 检查转向机控制单元打铁点和线路无虚接现象
    3） 拔下转向机控制单元插头检查没松动现象， 用万用表测量其电压为12.65V（ 电源正常）
    4） 排除上述可能因素后确认为转向机控制单元内部故障
    故障排除:更换转向机， 匹配44-11-51514-04-060， 然后以低于20km/h车速匀速行驶， 方向往左打到底踩住刹车等听到3声报警声后， 再往右打到底踩住刹车等听到3声报警声后， 把方向盘回正。 这时指示灯黄灯熄灭， 清除系统故障码， 试车故障排除。
