摘要：组合仪表内部功能错误导致机油油位报警灯闪亮。

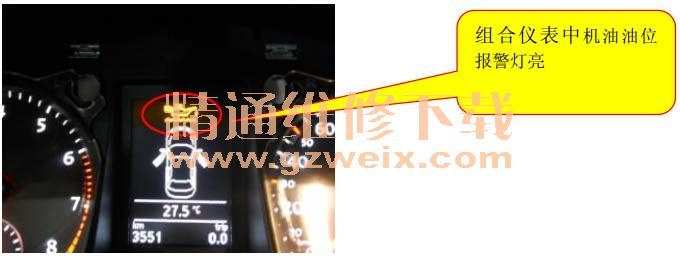

    一辆行驶里程约3600km的大众新迈腾轿车。该车组合仪表中机油油位报警灯亮（见下图）

    故障诊断：

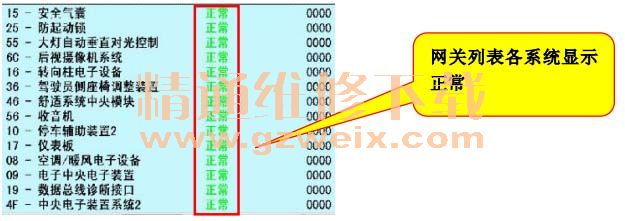

    1、检查机油尺油位正常， VAS 5051B 进行自诊断检测网关列表各系统显示正常（见下图）

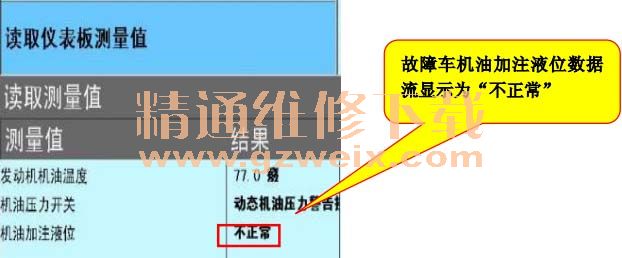

    2、功能引导读取此故障车仪表机油加注液位数据流，显示为“不正常”（见下图）。

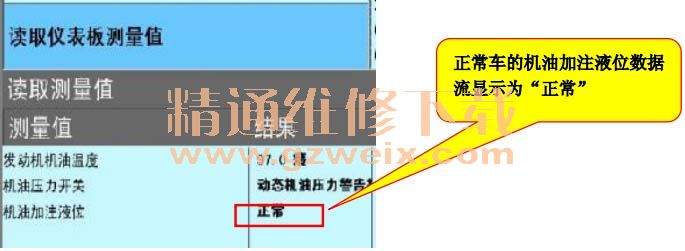

    3、读取正常车的机油加注液位数据流，显示为“正常”（见下图）。

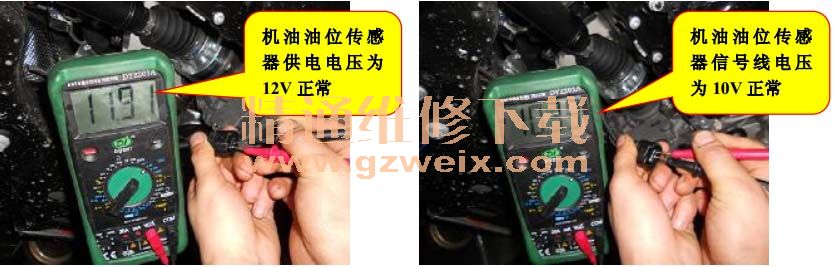

    4、万用表测量机油油位传感器插头端的供电电压为 12V、信号线电压为 10V，正常（见下图）

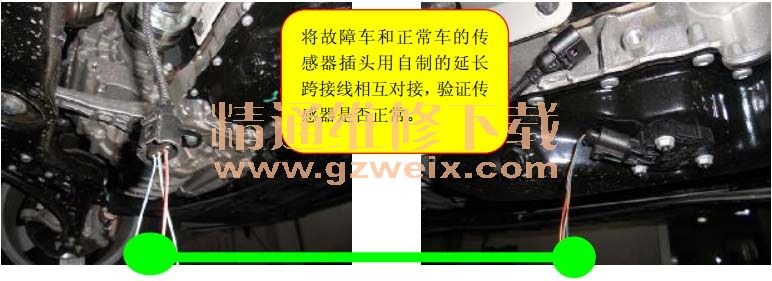

    5、将故障车的机油油位传感器的插头用自制的延长跨接线连接到正常车的机油油位传感器上进行测试，故障车组合仪表中机油油位报警灯依然闪亮。再将正常车的机油油位传感插头用自制的延长跨接线连接到故障车的机油油位传感器上进行测试，正常车组合仪表显示正常。由此可证明机油油位传感器是正常的。

    6、初步诊断为故障车组合仪表内部有问题，进行断电测试故障依旧，倒换组合仪表测试，故障排除。
    故障原因：组合仪表内部部件故障导致机油油位报警灯闪亮。
    故障处理：更换组合仪表进行试车故障排除。
    案例点评：
    1、诊断仪检测系统无故障码储存时，通过与正常车进行对比读取数据流可初步验证故障现象。
    2、怀疑传感器存在故障且无备件可供倒换时，为了减少拆卸和放机油的不便，可现场自制延长跨接线与正常车连接，用排除法进行快速诊断。
