一辆大众新迈腾进行PDI检查时发现大灯无远光。
    故障诊断：
    1、 首先用诊断仪VAS6150检测无故障记录。

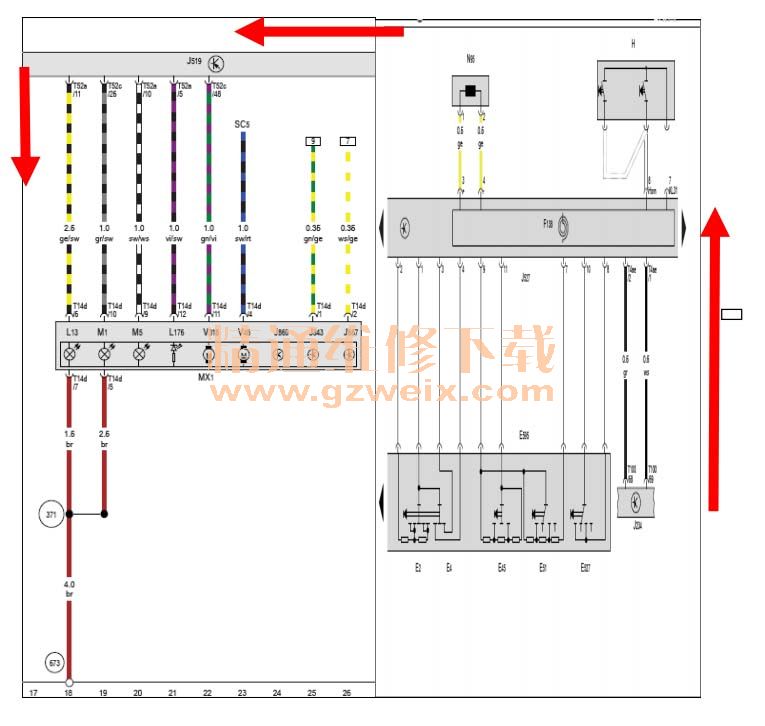

    2、 查阅电路图,分析大灯信号走向是从大灯开关→转向柱控制单元(J527) →中央电器控制单 元(J519) →大灯总成。

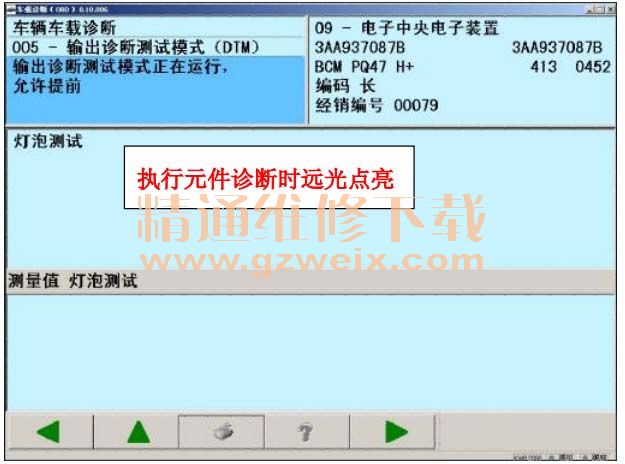

    3、 连接VAS6150进入中央电器控制单元J519做执行元件诊断此时远光灯点亮,依据此现象可判 断从中央电器控制单元(J519)到大灯间无电气故障.故障应在开关到中央电器控制单元(J519) 之间。

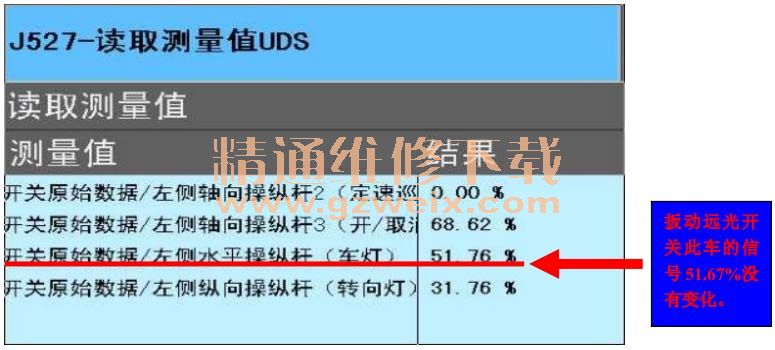

    4、 打开远光灯， 连接电脑进入引导性功能， 选择转向柱控制单元(J527)， 测量转向开关无远光 输出信号。

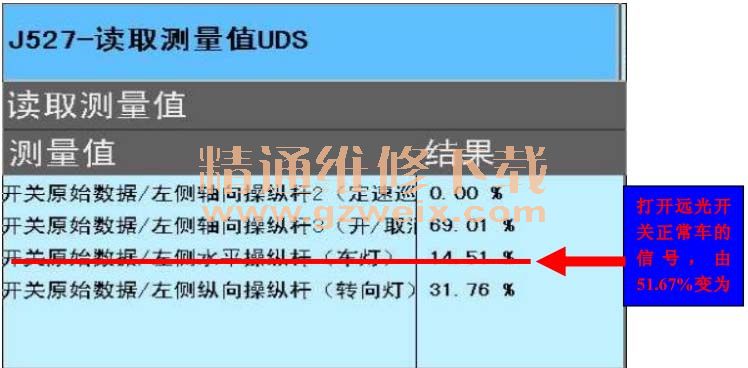

    5、 读取正常车辆大灯开关变光时的输出信号，在打开远光灯开关时，数据发生变化。 由此判断 故障车转向柱控制单元(J527)没有收到大灯开关打开信号， 由于转向开关和转向柱控制单元 (J527)为一体, 判断转向柱开关总成损坏。

    故障处理： 更换转向柱开关总成,对其进行编码， 对G85 及J500进行基本设定， 故障排除。
    案例点评： 维修人员修车时要根据故障码及电路图来分析故障点，结合数据流的变化判定故障点，这样能快 速准确的解决用户的抱怨，必免重复倒件。
    相关资料：2015年大众原厂维修信息系统ELSA 5.2
