一辆行驶里程约1100km的大众新迈腾轿车。该车PDI 检查时,仪表安全气囊灯常亮。
故障诊断:

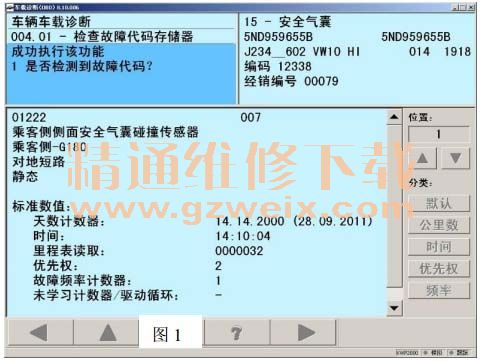

1、 首先用 VAS5052A 对 15-安全气囊控制单元进行检测,发现一个故障代码(如图 1)

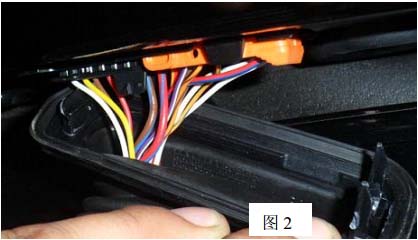

2、 按照故障代码提示,拆卸右前车门与车身连接的线束插头:插头连接牢固、未发现 插脚间隙过大或虚接等现象。(图 2)
3、 拆卸右前车门内饰板,检查右前侧面气囊碰撞传感器 G180,线束插头连接良好。

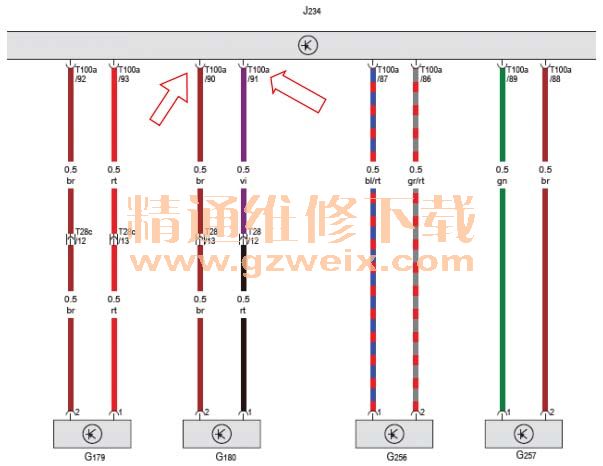

4、 断开右前车门线束插头 T28 和右前侧面气囊碰撞传感器 G180 插头,按电路图所示, 测量 T28/12 + G180 1 和 T28/13+G180 2 未发现断路、短路现象。
5、 将安全气囊控制单元插头断开并连接好右前车门线束插头 T28 和右前侧面气囊碰撞 传感器 G180 插头,测量 T100a/90 和 T100a/91,发现两条线均对地短路。

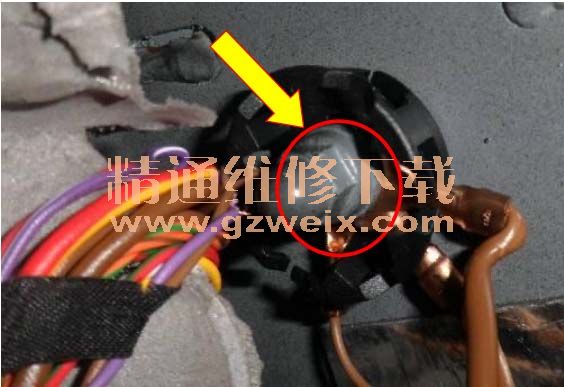

6、 对线束进行检查时,发现右前 A 柱下部接地点的紧固螺栓将 G180 线路磨破造成短路。
故障原因: 此处线束未进行包扎,安装接地点螺栓时若没有移开线束,容易造成螺栓将线路挤损破损。
故障处理: 重新连接线路并进行绝缘包扎。
案例点评: 对安全气囊进行检修时,应严格按照维修手册的要求执行,以免造成气囊误触发。
相关资料:2015年大众原厂维修信息系统ELSA 5.2
