摘要：车辆右侧 C 柱焊缝漏水进入后备箱导致倒车影像控制单元进水损坏。

    一辆行驶里程约1000km的大众新迈腾轿车。该车辆挂入倒档，倒车影像显示屏显示花屏。

    故障诊断：

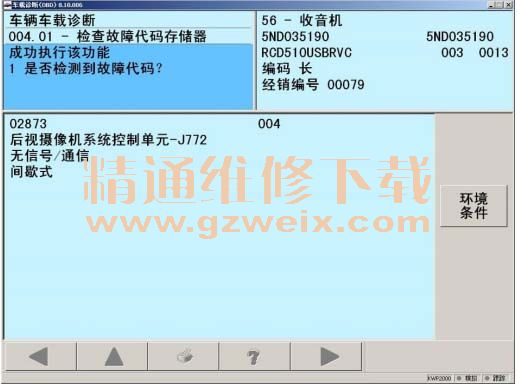

    1、 连接 VAS 5052A 查询各控制单元故障码，收音机控制单元有故障码 02873 后视摄像机 系统控制单元-J772 无信号\通信 间歇式。

    2、 查找倒车影像控制相关电路图：





    根据故障码、倒车影像显示花屏及倒车影像电路图， 初步诊断故障原因是：
    A、倒车影像控制单元与导航显示控制单元 J503 间的线路问题；
    B、倒车摄像头原因，无法产生真实的图像；
    C、倒车摄像头与倒车影像控制单元间数据线问题。
    3、 本着先简单后复杂原则，先检查倒车影像摄像头正常， 内无水雾。 拆检倒车影像控制单元， 发现倒车影像控制单元上有许多水珠，后备箱内右侧有积水， 基本确定由于车身漏水导致倒车 影像控制单元进水失效。
    4、 用高压洗车泵，冲洗车身尾部 5 分钟，发现后备箱内右后 C 柱处有水滴落， 用压缩空气在 后备箱内滴水处加压，发现后风挡玻璃右下角有气吹出。 拆卸后风挡玻璃，发现 C 柱下部有一条焊缝未涂胶密封。 在焊缝处试水， 检查后备箱右侧有水 珠滴落， 由此基本可以确定由于焊缝未涂胶密封，导致雨天后备箱进水损坏倒车影像控制单元。

    故障原因： 由于车辆右侧 C柱焊缝瑕疵，同时玻璃涂胶未将该焊缝密封， 导致下雨或洗车时，大量水从该 焊缝进入后备箱损坏倒车影像控制单元。
    故障处理： 将焊缝涂胶密封，安装后风挡玻璃，待玻璃胶干透后用高压水枪冲洗后风挡反复试水，漏水故 障排除后更换倒车影像控制单元恢复车辆。
    案例点评： 该案例提供了另一种判断漏水点的好方法，即用压缩空气对疑似漏水点进行加压再配合浇水试 验，判断漏水点准确无疑。
    相关资料：2015年大众原厂维修信息系统ELSA 5.2
