大众捷达尾气排放指示灯报警检修
来源:汽车维修与保养  作者:佚名  2016-12-15 14:50:29

    一辆搭载型号为BJG发动机的2013款大众捷达轿车。该车仪表上的尾气排放指示灯报警,但行驶中无异常感觉。
    故障诊断:首先使用VAS5051查询发动机ECU中有故障码16724:凸轮轴位置传感器A电路不正确配置。在怠速状态下,读取01-08-12组3区和4区数据,均显示为0(其正常值应分别为28、87)、3区和4区表示曲轴位置信号与凸轮轴位置信号的对应关系,简言之就是信号凸轮的高低点与曲轴位置参考点的相对位置识别。3区和4区皆显示为0,说明发动机ECU不能识别凸轮G信号与曲位位置Ne信号。
    凸轮轴正时位置错误或传感器线路故障都会使ECU接收到的凸轮轴位置感应值不正确而报故障(此时如断开G40也会报出同样故障码)。为此,首先检查发动机配气正时正常,鉴于凸轮轴本身出现机械故障的概率小到可以忽略,因此排查思路可确定为对传感器线路故障的评估。

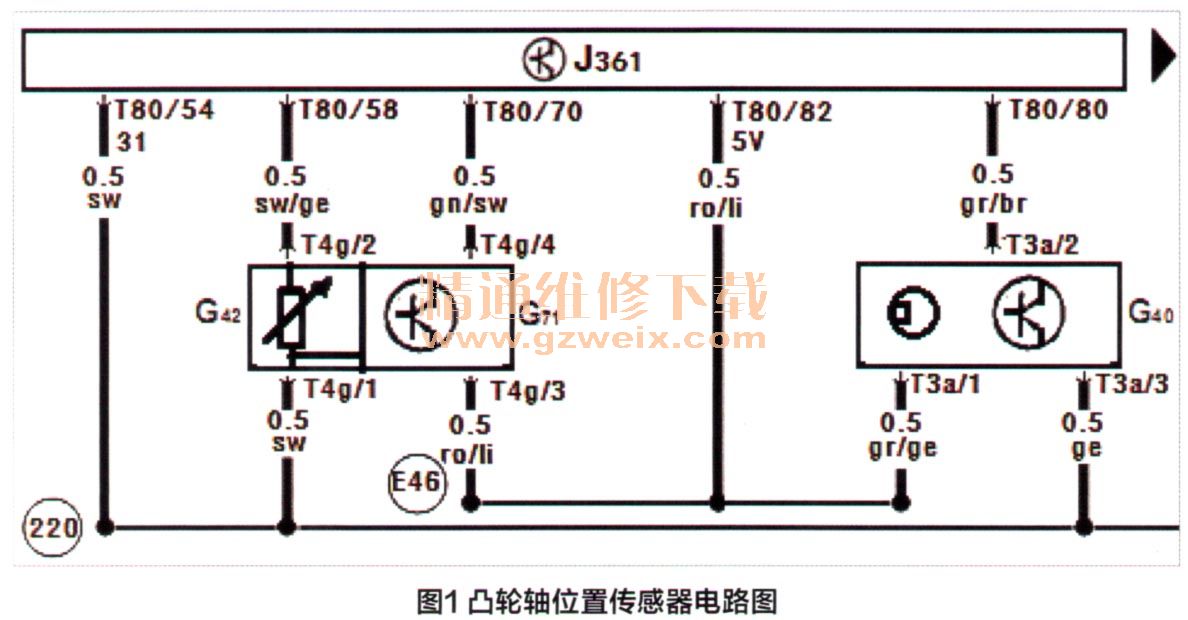

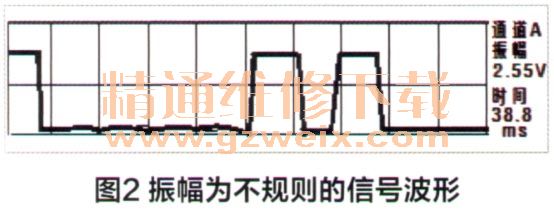

    根据2013款捷达BJG发动机捷达凸轮轴位置传感器电路图(图1),凸轮轴位置传感器G40的T3a/1脚为供电端,T3a/3脚为ECU内部搭铁端,T3a/2脚连接ECU的T80/80脚,向发动机ECU提供反馈信号电压。运用VAS5051检测仪的波形检测工具,实测T3a/3脚和T3a/1脚有5V的供电电压和正常接地,再以ECU的T80/80脚为监测点,测量其波形振幅为2.55V不规则信号波形(图2),脉宽时有时无,偶尔也表现为波形振幅为2.55V凸轮轴信号波(图3),而正常的G40信号波形为振幅为5V连续周期变化的方波,检测说明传感器信号产生失真。




[1] [2]  下一页
