大众CC胎压不足但压力警告灯未报警点亮
来源:汽车与驾驶维修  作者:佚名  2017-10-29 13:18:48

    一辆装备CGM发动机的2013年大众CC轿车。用户反映:该车左后轮气压不足,但仪表上轮胎压力警告灯未报警点亮,同时ABS警报灯偶发性闪亮。
    检查分析:测量两后轮胎压,左后轮的胎压比右后轮的胎压低80 kPa,路试10 km,轮胎压力确实未报警。在路试过程中用户反映,之前胎压报警能起作用,最近车辆发生过一次事故维修,之后出现故障。
    连接VAS6150A诊断仪未查询到故障码,打开点火开关时,仪表板上没有出现胎压监测警告灯。正常车辆在打开点火开关时,仪表板上的胎压监测警告灯会亮几秒钟,自检后熄灭。操作此车胎压复位校准键时也没有复位成功提示,胎压校准操作方法如图1所示。当轮胎压力出现缺失,报警提醒如图2所示。



    根据轮胎压力监测原理,显示系统是一个不具备诊断地址的软件模块,安装于ABS控制单元J104中。防抱死制动系统的各种数据用于确定轮胎的滚动周长。然后,系统将轮胎的滚动周长与参考数据做比较,从细微的变化可察觉出胎压损失。

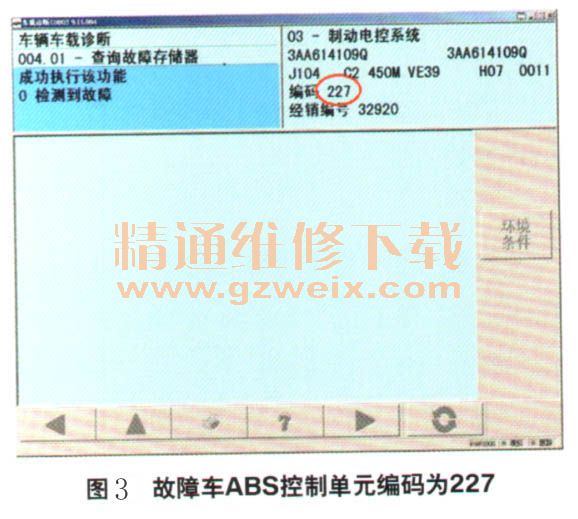

    根据上述原理,分析判断为ABS控制单元中的胎压监测功能没有开通。检查此车辆ABS控制单元编码为227(图3),与另一辆相同配置正常车辆进行比较,发现正常车辆编码为83171。

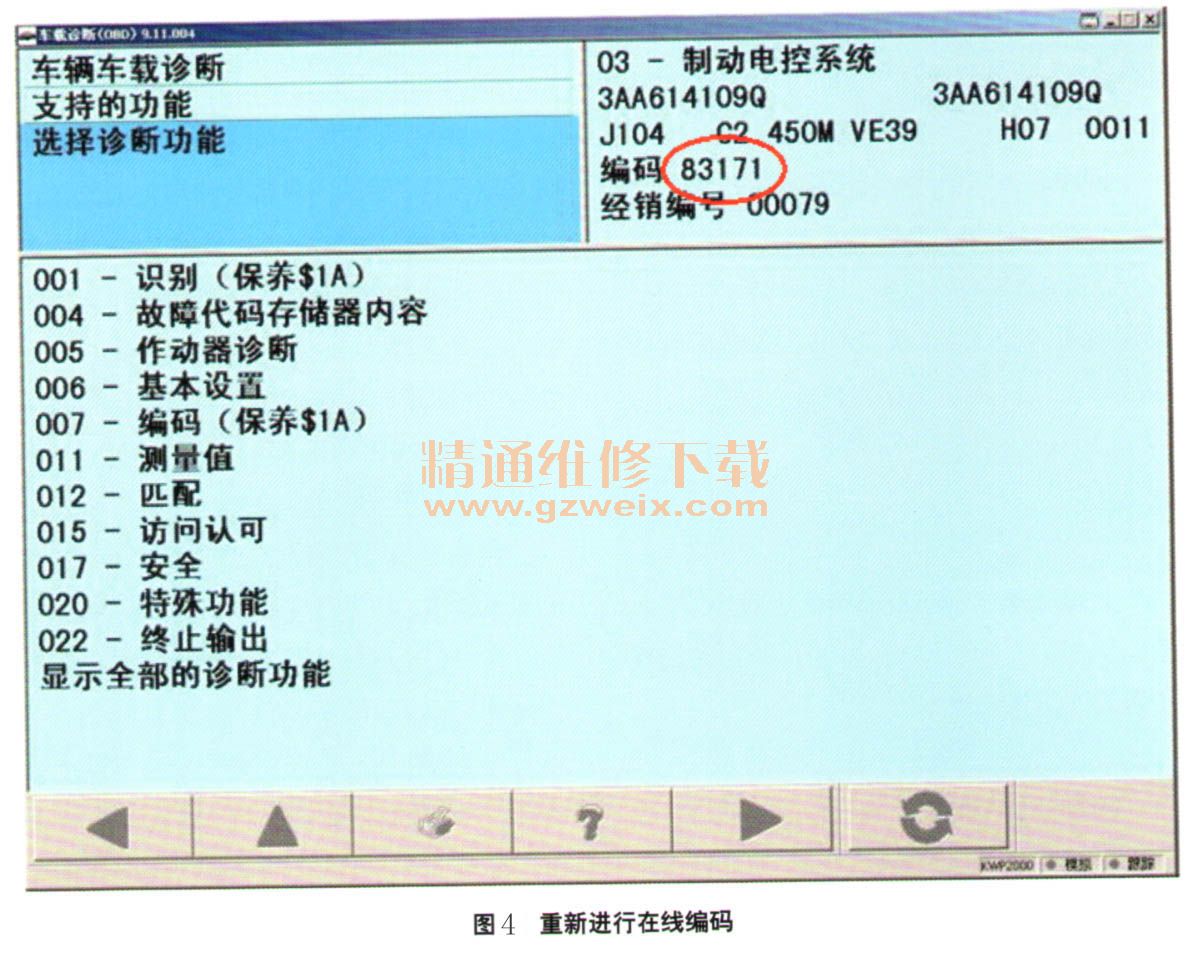

    故障排除:对故障车辆重新进行在线编码(图4),然后对车辆轮胎进行放气,在亏气状态下试车,轮胎压力出现报警,系统功能恢复正常,故障排除。

    回顾总结:该车之前事故维修时,车辆断电引起ABS控制单元的编码改变,而编码的变化导致系统功能的缺失。
