大众Golf Sportsvan刹车踏板线束外漏维修指导
来源:本站整理  作者:佚名  2019-05-06 12:12:11

故障描述:部分 Golf Sportsvan 刹车踏板线束处于自由状态且外漏。
指导方案:
使用线束卡扣将线束固定在车身钣金上,步骤如下:
第一步: 找到制动踏板线束(方向盘下方,如下图所示,转向柱左侧);

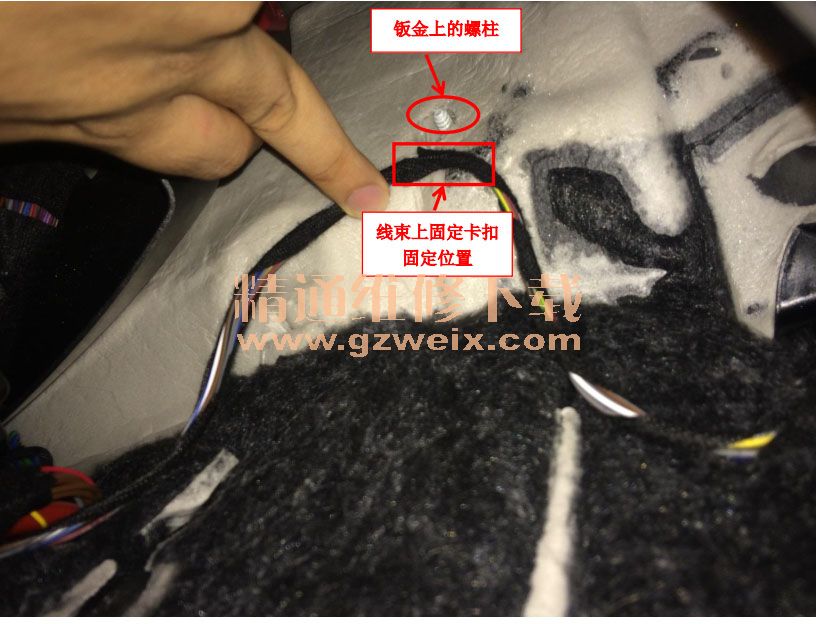

第二步: 找到钣金上的螺柱(地毯上方,可通过观察正常的 Sportsvan 车辆,以更好地确认螺柱), 如下图摆放线束,将靠近螺柱的地方确认为线束卡扣的固定位置(可参照正常的Sportsvan 车辆);

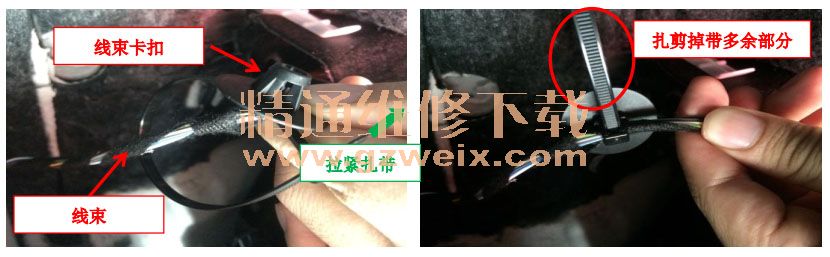

第三步. 将卡扣固定在线束上,剪掉多余部分扎带。


相关资料:2017年7月大众奥迪维修系统ELSA6.0
