摘要:由于拉紧马达的故障导致电动后尾门无法锁止第二道锁。

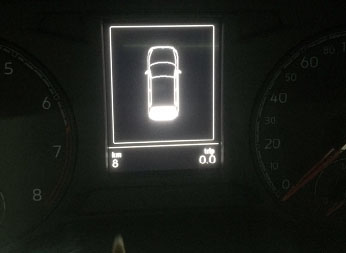

故障现象:经验证该车确实存在后备箱弹起和下拉正常,但电动后尾门只能关闭一道锁,二道锁电机不拉紧现象,且仪表显示后尾门未关闭,用手用力推一下尾门可以关闭,仪表显示就恢复正常,与客户描述一致。
故障诊断过程:
用VAS6150A进行故障诊断,6D后行李箱盖电子设备和09电子中央电气系统无故障存储。
查看电路图分析造成二道锁电机不拉紧的原因有以下几个方面:
1、后备厢锁调整位置错误
2、后备厢锁闭锁单元故障
3、行李厢盖关闭辅助功能电机故障
4、J605行李厢盖控制单元本身故障和线路故障等。
故障原因分析:
一、检查并调整后备厢锁柱无异常。
二、检查行李厢照明灯在关闭第一道锁时也会随之关闭,证明F327中央闭锁单元内开关正常,执行元件诊断,各部件电机都工作正常,包括行李厢关闭辅助装置电机都可以正常锁止,证明控制单元与线路无异常。根据引导功能做行李厢盖基本设置故障依旧。
三、反复对比测量值发现:
故障处理方法:

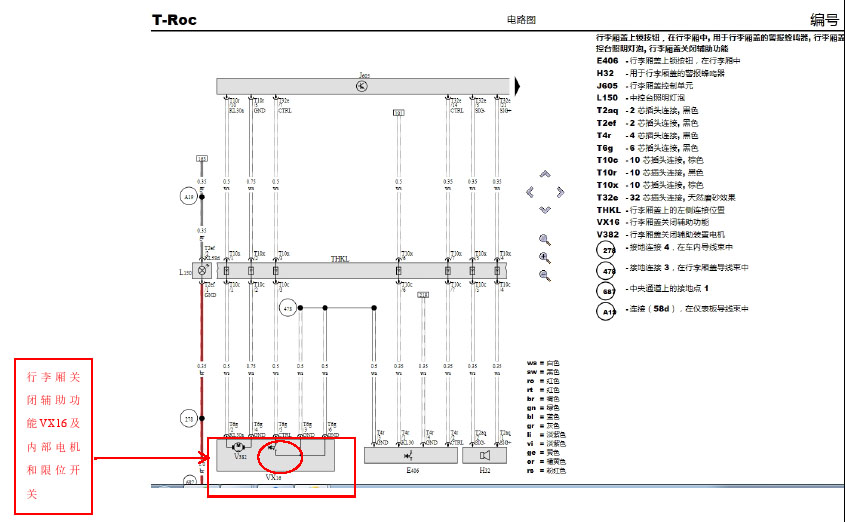

根据电路图分析关闭辅助限位开关应该是常开状态,测量开关实际状态发现限位开关的315号脚为0.29欧姆有阻值,通断档为常通,测量正常车的阻值为0欧姆不导通,该开关与行李厢关闭辅助功能VX 16为一体,包括电机和开关,更换行李厢关闭辅助功能VX 16故障排除。
案例点评及建议:检查执行器时不要单纯的做元件诊断,要根据电路图分析,该车做V382辅助电机元件诊断时工作正常,原因是电机直接受J605行李厢盖控制单元控制,但内部还有限位开关,两部件为一体,所以元件诊断时电机工作,就排除了电机故障,V382不工作是因为未识别到开关是什么位置,导致不工作。
