涉及车型:一高尔夫A7、嘉旅，迈腾B8L、CC、GT

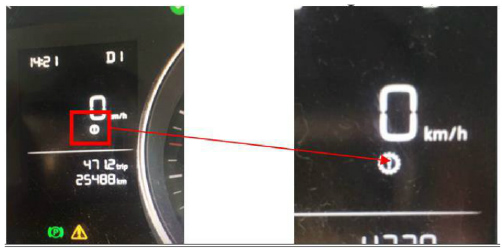

用户抱怨:在车辆启动后偶发仪表变速箱故障灯报警。

确认故障现象后，通过诊断仪故障查询，诊断出故障代码96D18一选档杆停车位置锁止开关不可信信号。

技术背景:换挡机构中的微动开关偏差导致报警产生

售后解决方案:

    在换挡机构中加入此零件（备件号：300713128)，方法共四大步骤。

  一：换挡机构生产厂家确认

  二：微动开关的安装

  三：微动开关的基本设置

  四：换挡机构的功能测试

  具体方法如下：

  一：换挡机构生产厂家确认

1.1此TPI适应于辽宁圣加仑公司（ECS)厂家的自动换挡机构。

1.2根据维修手册拆下中控台前部储物盒、空调旋钮盖板及中控台饰框（视不同车型选择拆装部分）如图1

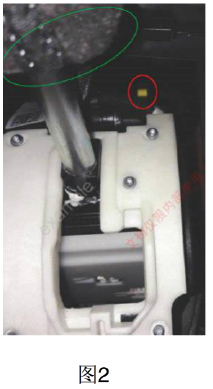

1.3根据应急开关的颜色判断厂家，若颜色为黄色如图2（红色圆圈部分），则为圣加仑（ECS)一代换挡机构，符合此tTIP制造商为，0ZF的换挡杆（如图3红色圆圈），不符合此TPI，应参照TPI2019026进行维修

二：微动开关的安装

      2.，将换挡机构线束与车身线束断开

      2.2将换挡杆由P挡挂入D挡

      2.3用工具将换挡机构如图4位置的三个螺钉取出。

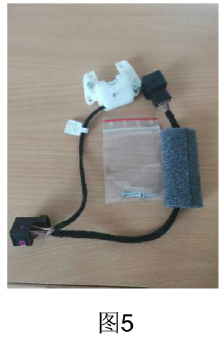

      2.4将外置微动开关放到换挡机构的正确位置上。将图5三个螺钉从塑料袋取出，用工具将外置微动开关安装到换挡机构上（力矩要求1.0 Nm)。如图6

2.5将微动开关与车身线束连接注意！此时微动开关与换挡机构不连接。若车辆配各Start-Engine按钮（启动婷止按钮），需要进行电气连接。

  三：微动开关的基本设置

3.1用专用工具VAG 1594 D诊断线分别插入微动开关（如图7）中。
