大众车型进气歧管模块维修总结
来源:本站整理  作者:佚名  2021-09-08 08:29:56

 工作原理:真空泵提供的真空为动力源,通过电磁阀控制真空的开关,真空执行器的拉杆会带动翻板打开或者关闭。再通过电位计将翻板的实时位置反馈给发动机控制单元。翻板开启条件:通常发动机转矩大于70Nm或转速大于3700r/min时翻板会开启,但不同的发动机机型之间有一定差异。

进气歧管翻板无法正常打开关闭时,并不影响发动机的正常工作,仅会导致车辆加速无力和油耗增加。
相关故障码:BZ发动机((DBF,DKV,DPL)和非BZ发动机(C DKX, CUG, CUF)使用的ECU不同,诊断逻辑和相同故障出现的故障码不同。从故障码含义可以判断出基本的故障现象。如下是BZ发动机进气歧管常见故障:
案例故障现象:
C6-BZ车型车辆发动机故障灯亮
出现故障码P2015-2970和P2015-2967进气歧管翻板不可信信号。
原因分析:
根据故障码P2015-2970, P2015-2967,P2006-15200
说明进气翻板在应该开启的时候,开在关闭位置。

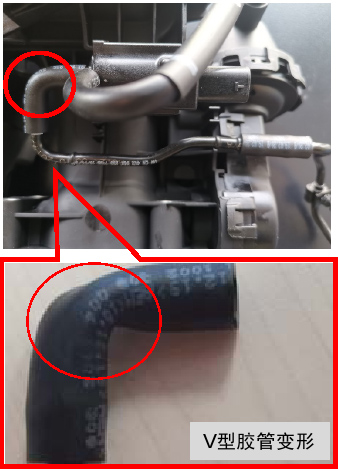

检查发现真空管(06K 133 773D)上的V型胶管存在变形,虽然正常状态下可以通气,但是在真空状态下会被吸瘪,真空管路堵塞,真空执行器无法工作,翻板无法开启。
通过更换真空管06K 133 773D维修,故障解决。
