摘要：由于 J519 到 J293 的供电线束断路，导致新捷达空调有时不制冷。
故障现象： 新捷达空调有时不制冷，刚打开空调，空调不制冷； 当发动机水温升高散热风扇运转时，空调制冷正常；当水温下降风扇停转，空调不制冷。
故障诊断过程：
一 检查用制冷剂回收充注机检查制冷剂含量，制冷剂含量正常。
二 启动发动机打开空调，空调制冷不工作。检查电磁离合器不吸合，压缩机不工作；风扇运转时，压缩机工作。
三 用万用表检查压缩机的供电与搭铁线路，没有供电， 搭铁正常。

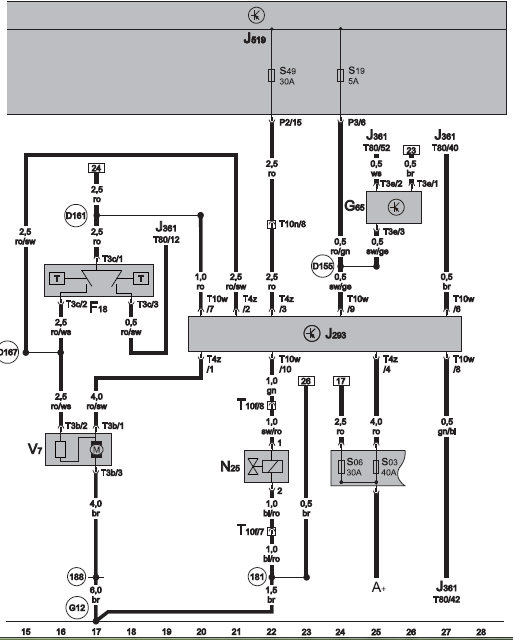

四 根据电路图分析故障点： J519（S49）、 风扇控制器 J293、 J519 到风扇控制器 J293 线束、 风扇控制器 J293 到压缩机 N25
五 检查 J519，检查保险丝 S49 正常，用万用表检查保险丝 S49 供电正常。

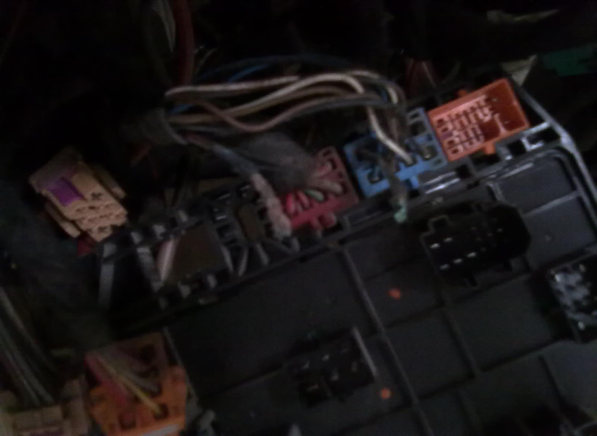

检查风扇控制器 J293，更换新风扇控制器 J293，故障依旧。检查 J519 到风扇控制器 J293 线束，发现红色供电线断路。处理线束，电磁离合吸合，空调制冷正常。
故障原因分析： 由于 J519 到风扇控制器 J293 线束供电线断路， 引起空调电磁离合器不吸合。当水温上升， J519 给风扇控制器信号，风扇运转，同时风扇控制器给空调电磁离合器供电，电磁离合器吸合，空调制冷。
故障处理方法： 处理J519到风扇控制器J293供电线束。
案例点评及建议： 在遇到空调不制冷故障时， 首先检查制冷剂含量， 再根据电路原理图一步一步排查，最终找出故障并解决问题。
