检修波罗车载诊断喷油器电压过高故障
来源:本站整理  作者:佚名  2012-04-04 08:49:39

一辆行驶里程约50647km的手动变速器波罗,VIN:LSVAA49JX42××××××,车主反映该车发动机怠速不稳定、抖动。

故障诊断:维修人员用诊断仪检测1缸喷油器电压高(如图1所示),清除后只需加油至3000r/min左右,即刻又会出现1缸喷油器电压高的情况,维修人员更换了喷油器(4个)、发动机线束、电脑板,故障一样。偶尔还会报3缸喷油器电压高的故障(如图2所示)。

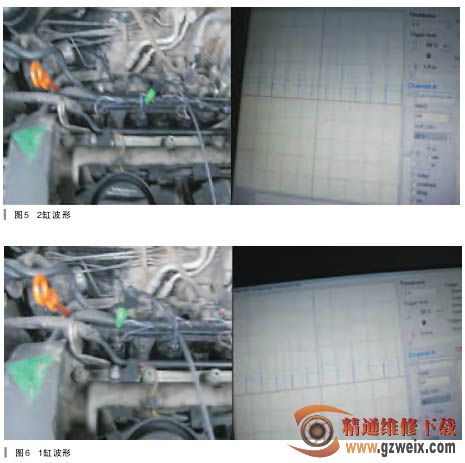

本人接车后再次对该车进行了动态数据的测量。怠速运转,测得各缸喷油器供电电压均为 13.6V(如图3 所示)。从右侧波形图上可以看出,供电电压很稳定。从电脑板控制的 3、

2、1 缸喷油器负极测得的波形分别如图 4、图 5、图 6 所示。



从 3 个缸喷油器的波形对比看,1、2、3 缸波形一样,但只报 1 缸故障,3 缸偶尔报,2 缸从未报过。由于已经更换了喷油器(4 个)、发动机线束、电脑板。也就是说,整个关于喷油的一套配件都换完了,为什么该故障现象还没有得到解决呢?于是我们又做了其他相关检查 :怠速油压正常,为300kPa,各缸缸压正常,点火正时正常。那是什么原因造成的呢?



该车故障不在喷油器及相关电路上。当我再次测量喷油器负极电压波形的时候,发现了偶尔会有一次高达100 多伏电压闪过画面。由于每个缸测出的结果都是这样,包括没有报过故障的 2、4 缸。因为刚开始并没有引起我的重视,以为是示波仪不稳定缘故,才会让这次检修变得相当的复杂。现在细想这是什么原因引起的电压波动呢?除了点火线圈,没有什么能让电压引起这么大的波动。

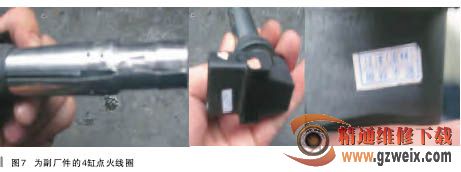

故障排除:这时想到了点火线圈,于是更换4个点火线圈,故障排除。后经逐一替换,结果第4缸点火线圈为副厂配件,如图7所示。



将该点火线圈换到另外一辆车上,故障再现。



故障总结:本是点火线圈故障却报喷射器电路故障,使得原本很简单的问题让维修人员走了很多的弯路。而当我们调取喷油器波形时又将重要的信息忽视,从而使问题变得更加复杂了
