斯柯达野帝SUV天窗玻璃关不到位
来源:汽车与驾驶维修  作者:佚名  2015-10-04 08:21:17

    一辆行驶里程约3.1万km,搭载CEA型发动机和PQU型6挡湿式双离合器变速器的2013年大众斯柯达野帝1.8TSUV。该车因天窗漏水,钣金工在更换天窗骨架后,操纵天窗开关至关闭位置,天窗玻璃关不到位。
      检查分析:该车装备了全景天窗,维修人员慢慢转动天窗开关,天窗玻璃也随之做相应的动作。当把开关转到“关闭位置”时,天窗玻璃向前运行将要合拢时立即反方向运行,到中间位置停下。维修人员首先进行天窗电机的基础设定。
      (1)打开点火开关至“ON”位置。

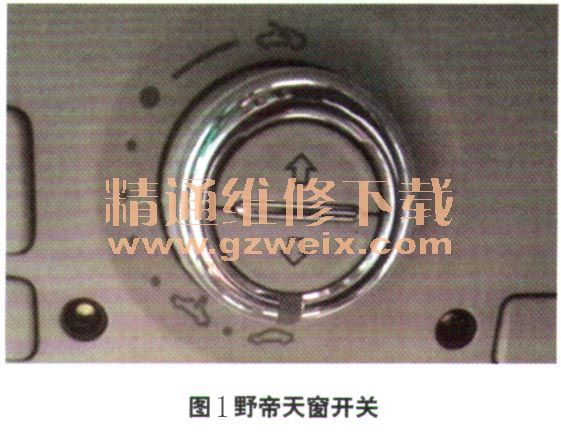

      (2)旋转天窗开关(图1)到“天窗关闭”位置。

      (3)沿箭头向下按动开关,且在整个过程中保持在该位置大约20s。
      (4)当设定时,天窗玻璃向后移动大约200 mm。
      (5)在玻璃盖板被再次关闭后,完成设定,必须松开旋转开关。
    但是经过基础设定后故障仍存在,初步判断玻璃与车顶框配合阻力过大。拆下天窗玻璃,按照上述方法做基础设定时,可以发现固定玻璃的右侧架能回到原位,而固定玻璃的左侧架却回不到原位。看来故障原因在此。

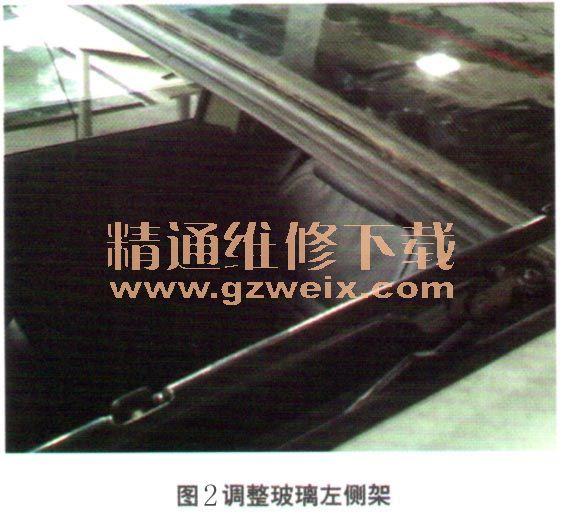

    故障排除:拆下天窗电机,调整固定玻璃左右侧架位置(图2)。两边相对的位置对齐后,人为操作两边固定架使之完全放到底。不装入天窗电机和玻璃,按上述方法重新设定,然后装回天窗电机且不装天窗玻璃,操纵开关骨架能执行相应的位置。将天窗玻璃装回,天窗运行正常,问题彻底解决。

    回顾总结:安装天窗骨架时应检查左右侧是否一致,否则天窗玻璃不移动或者不能正确执行指令。此款天窗玻璃电机的基础设定,因其内部有一个位置传感器,不将天窗装到车上也可以做基础设定。
