涉及车辆:2015年款上汽大众斯柯达新明锐1.6轿车

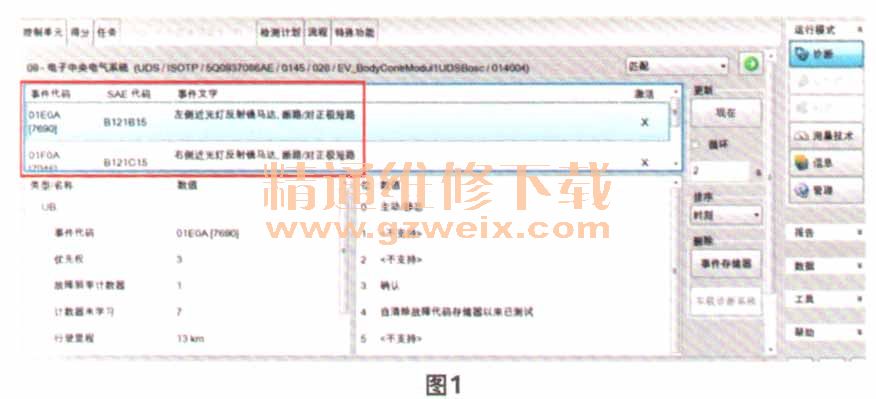

通报内容:车辆在更换车身控制单元(BCM)后出现两侧远光灯不亮的现象。用故障诊断仪检测,在地址码09一电子中央电气系统中存储2个故障码:B121B15—左侧近光灯反射镜马达,断路/对正极短路;B121C15—右侧近光灯反射镜马达,断路/对正极短路(图1)。维修人员使用故障诊断仪中的特殊功能,对BCM控制单元进行编码,故障依旧。
全新明锐在更换BCM后,需要对BCM内部参数进行在线编码和参数校正。具体操作步骤如下。
方法一

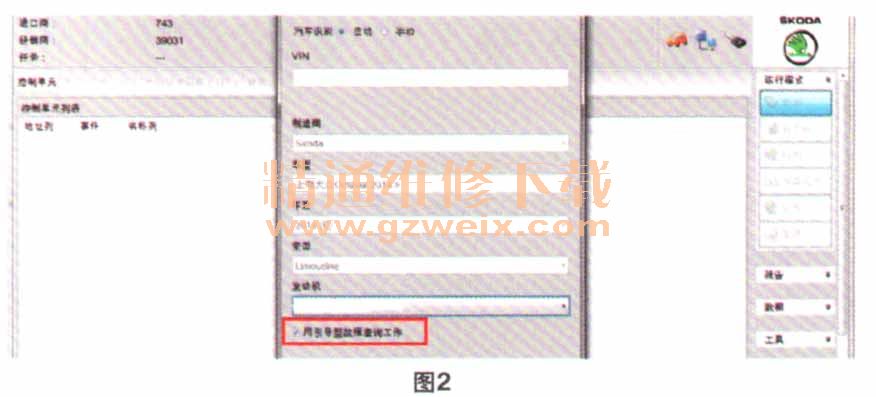

(1)车辆连接故障诊断仪ODIS,进入诊断功能,选择引导型故障查询工作(图2)。

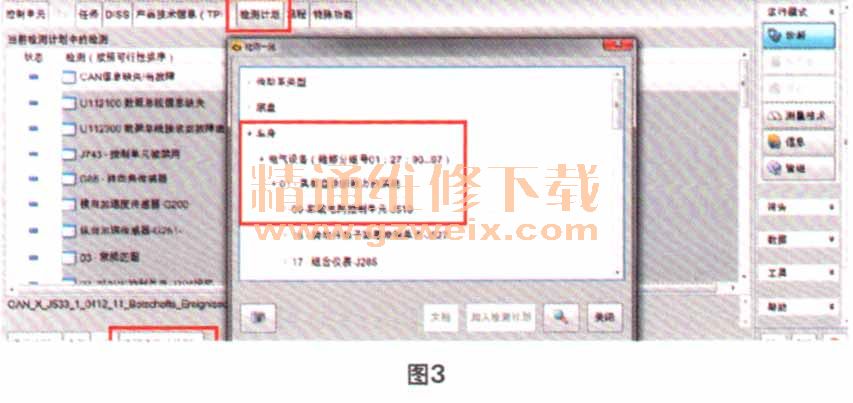

(2)引导型故障查询结束后点击“检测计划”菜单,依次按步骤选择:选择自己的检测—车身—电气设备—01一具有自诊断能力的系统—09一车载电网控制单元J519(图3)。

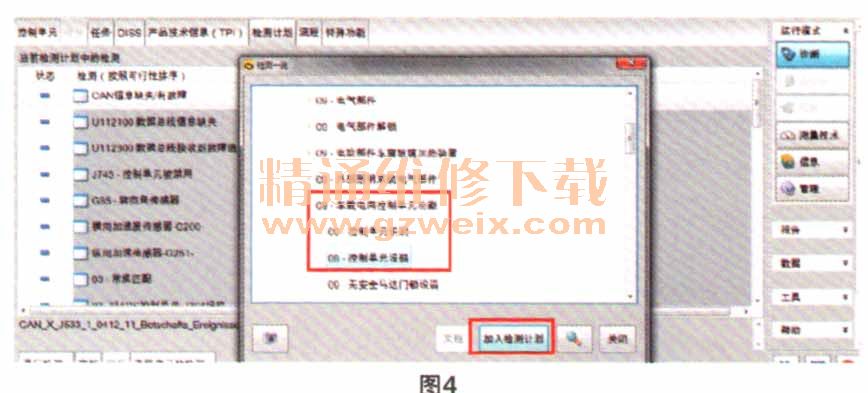

(3)继续按照步骤选择:09一车载电网控制单元功能—09一控制单元设码一一功口入检测计划(图4)。

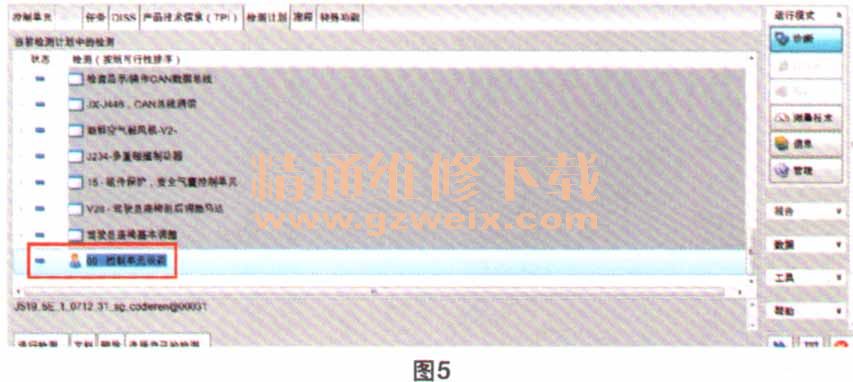

(4)选择“09一控制单元设码”进行检测,然后根据诊断仪提示进行后续的编码操作(图5)。

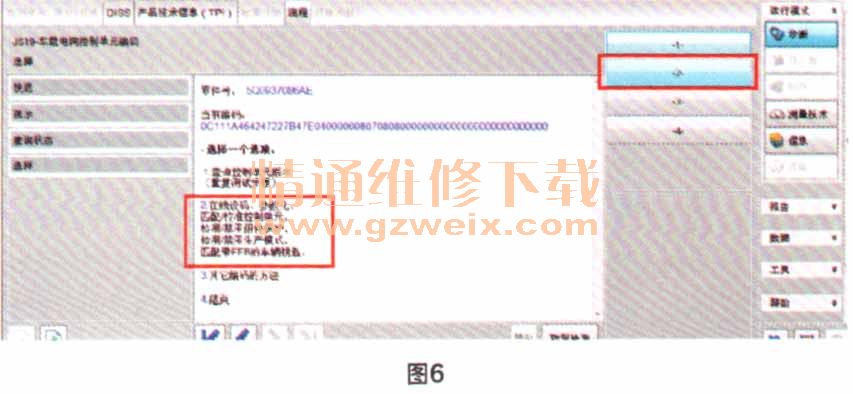

(5)在根据诊断程序提示的操作过程中,如果遇到图6所示界面,请选择“2.在线设码、参数化”,然后再按照诊断仪提示完成在线设码和参数化的操作(图6)。
