全新大众途观驱动系统CAN偶发无通信
来源:汽车维修与保养  作者:佚名  2017-09-17 08:14:44

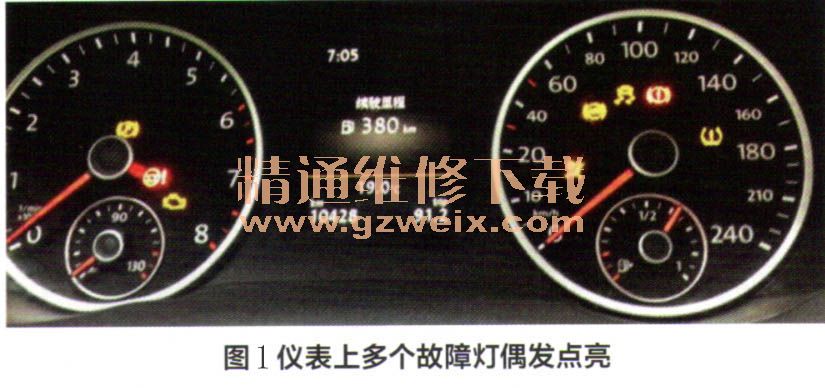

    一辆行驶里程约1.1万km的2015年大众全新途观SUV。该车驱动系统CAN偶发无通信,车辆行驶时组合仪表上的多个故障灯偶发点亮(图1),车辆偶发无法启动

    故障诊断:首先检查车辆。
    1.出现故障时,驱动系统CAN上的各控制单元均无法进行诊断,只有网关可以进行诊断;
    2.驱动系统CAN各控制单元均存储与网关无通信的事件存储器条目;
    3.检查网关的供电熔丝SB15、SC141熔丝座,网关接地导线等,均正常;
    4.依次拔插驱动系统CAN各控制单元,检查各控制单元插头针脚,无法确认故障点。
    技术支持情况如下。

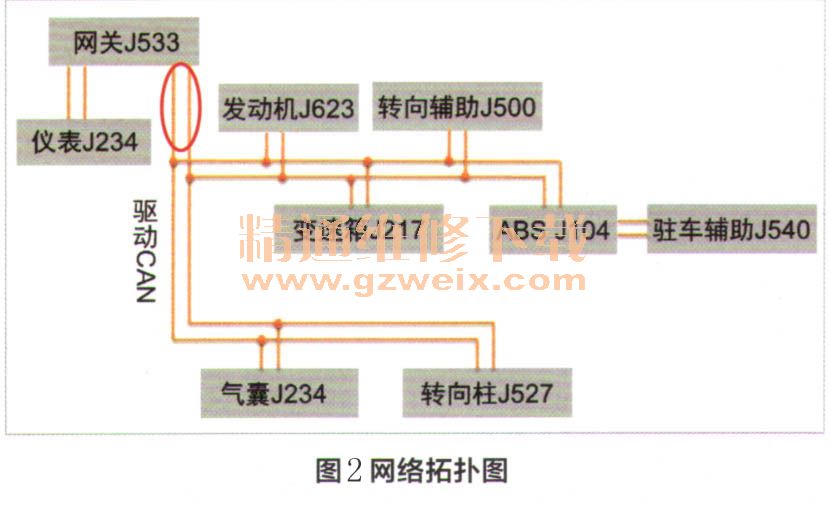

    1.依次拔插驱动系统CAN各控制单元,未发现故障点,故重点检查从网关至驱动系统CAN分线前的线束(图2中红圈位置)。

    2.进行故障模拟,分别拔去网关的驱动CAN-H针脚T20b/16、CAN-L针脚T20b/6,故障现象复现,各控制器故障码也基本一致;
    3.重新处理上述网关的驱动系统CAN针脚(提高夹紧力),故障手非除。
    维修小结:本例为典型的驱动系统CAN偶发故障案例,由于故障不复现,排查涉及面广,往往成为维修诊断的难题。此类故障的根本原因一般为CAN上的某控制器故障,控制器的CAN线子连接线故障或CAN线本身存在问题。对于此类故障,有以下建议。
    1.应逐个拔插故障CAN上的各控制单元进行认真检查;
    2.应善于利用网络拓扑图,通过故障码分析各控制单元间的通讯情况,由此缩小线束的检查范围,同时通过故障模拟确定故障点;
    3.对于线束针脚的检查务必仔细,不要放过任何可疑情况。

    相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
