一辆行驶里程仅6000 km、搭载CDP发动机和02T手动变速器的2016款全新桑塔纳轿车。该车因车辆无法熄火而进厂检修。
故障诊断:据驾驶人反映,将点火开关置于OFF位置时车辆不熄火,发动机仍然怠速运转,仪表上的发动机转速表、里程表及各指示灯均正常工作,且安全气囊故障灯点亮。

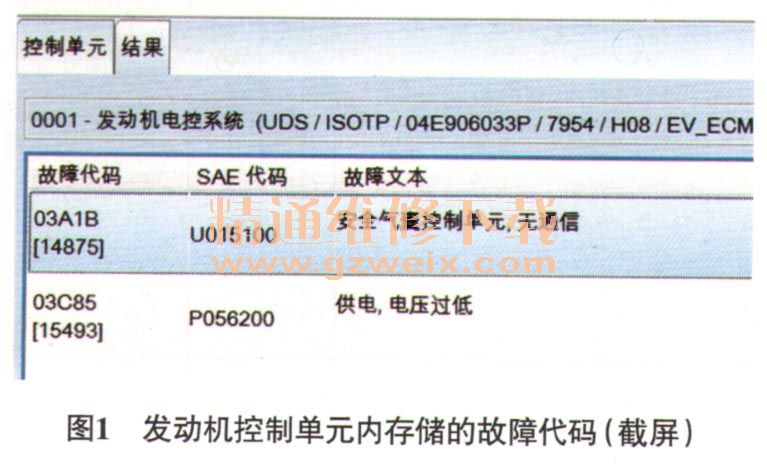

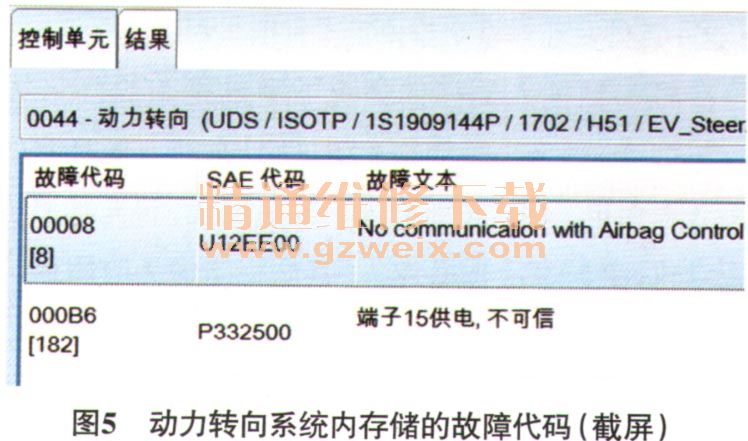

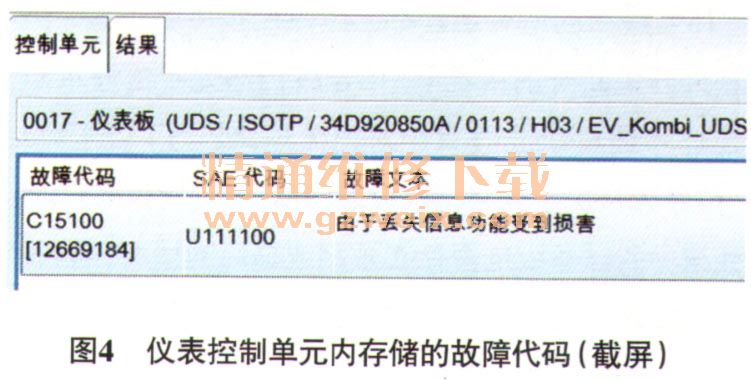

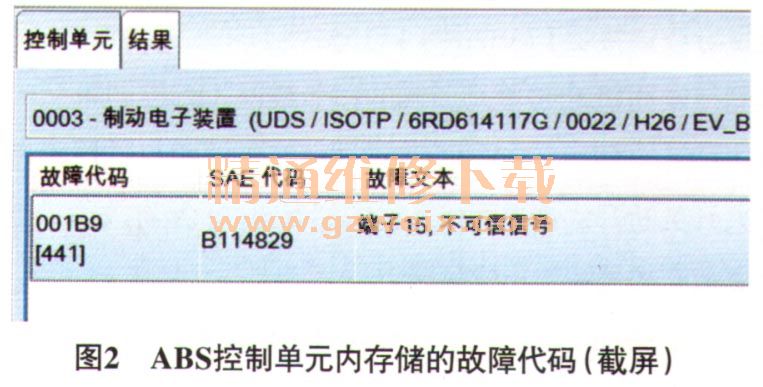

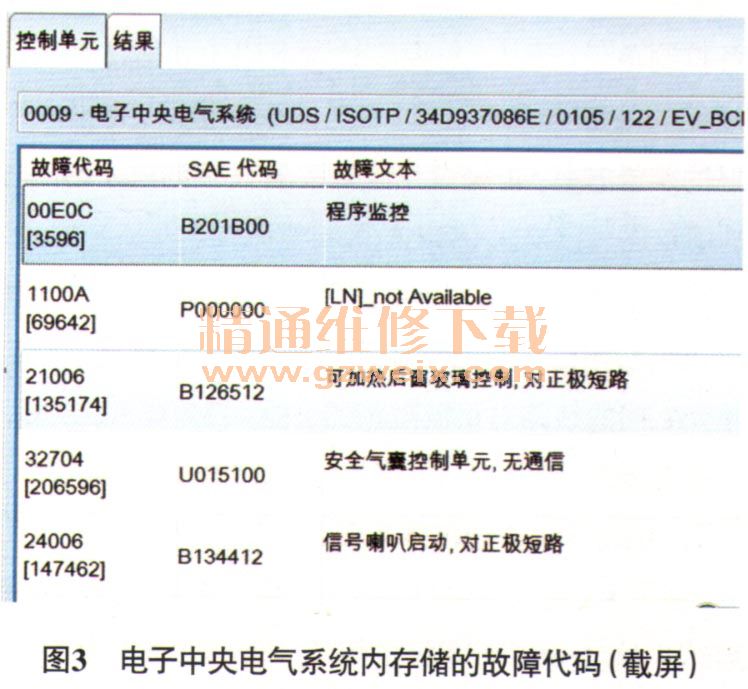

接车后首先对用户描述的故障现象进行验证。车辆在怠速状态下断开点火开关并将钥匙拔下,发动机仍不熄火,仪表正常显示,并且车辆可以正常加速。用故障检测仪对车辆进行检测,在发动机控制单元内读取到的故障代码如图1所示;在ABS控制单元内读取到的故障代码如图2所示;在电子中央电气系统内读取到的故障代码如图3所示;在仪表控制单元内读取到的故障代码如图4所示;在动力转向系统内读取到的故障代码如图5所示。
根据故障代码的提示,结合故障现象进行分析,认为故障原因可能有:点火开关损坏;经由点火开关的15号线对正极短路;相关供电继电器损坏及相关控制单元损坏等。15号线是控制车辆电气系统相关控制单元的激活信号,该线在点火开关接通时对仪表进行供电,同时还给发动机控制单元、ABS控制单元等供电。如果车辆在断开点火开关的情况下,仪表仍显示或发动机不能熄火,通常是点火开关未将15号线断开导致的。
