大众新款帕萨特轿车方向盘灯闪烁
来源:汽车维修与保养  作者:佚名  2019-02-06 09:28:24

    一辆行驶里程约11万km的2014年上汽大众帕萨特轿车。该车仪表盘上黄色的方向盘灯一直闪烁(图1),故障可以清除,但是熄火后重新启动发动机,故障又会再次出现。

    故障诊断:接车后,用元征X431检测故障码,系统存储有故障码P30530,其含义是“启动机启动,端子50返回信息一对地短路断路,主动/静态”。使用原厂检测仪器ODIS检测到同样的故障信息。
    查阅故障车维修手册找到端子图(图2),从图中可以看出50号总线供电信号是3号端子。

    查阅相关电路图(图3),并根据电路图和端子图检测3号端子接线为,未发现异常。

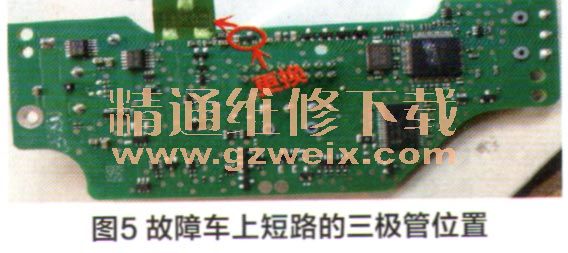

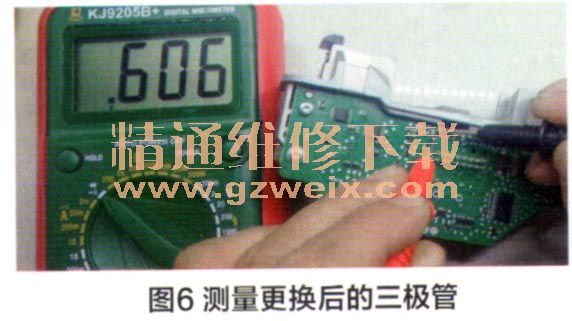

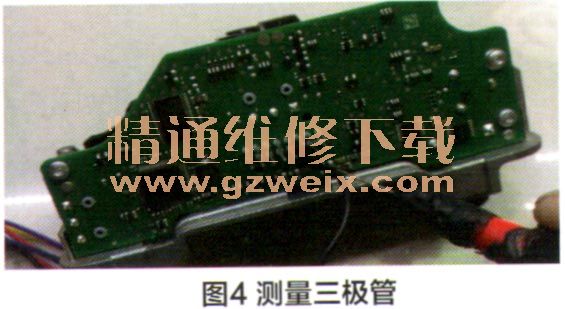

    拆下转向柱锁,使用万用表测量3号端子进入一个三极管丁日Q33(图4),使用万用表二极管挡测量,发现三极管短路。从一拆车方向锁上取下与故障车上相同的三极管(图5)。更换此三极管后,重新测量,参数正常(图6)。





    重新装上经过维修的转向锁后试车,该车故障被彻底排除。
    维修小结:交车时,通过与车主交流了解到,该车故障出现在蓄电池亏电而更换蓄电池之后。分析故障可能的原因是,更换蓄电池时导致故障车转向锁上的三极管损坏。此案例中所用维修方法,适用于大众车系具有智能配置的各种车型,如朗逸、速腾、宝来等。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
