大众新款捷达雨刮器不工作故障检修
来源:本站整理  作者:佚名  2019-08-07 10:44:09

     一辆装备CPD发动机的2015年大众新款捷达轿车。用户反映:该车雨刮器不工作。

    检查分析:维修人员接车后首先对故障现象进行确认,雨刮器喷水功能可正常工作,但雨刮器的高速挡、低速挡、间隙挡和点动挡均不工作。连接诊断仪读取车辆信息,发现有以下故障码存在:B12D629—挡风玻璃雨刮器极限开关不可信信号;B14DF13—玻璃雨刮器电源电压断路。

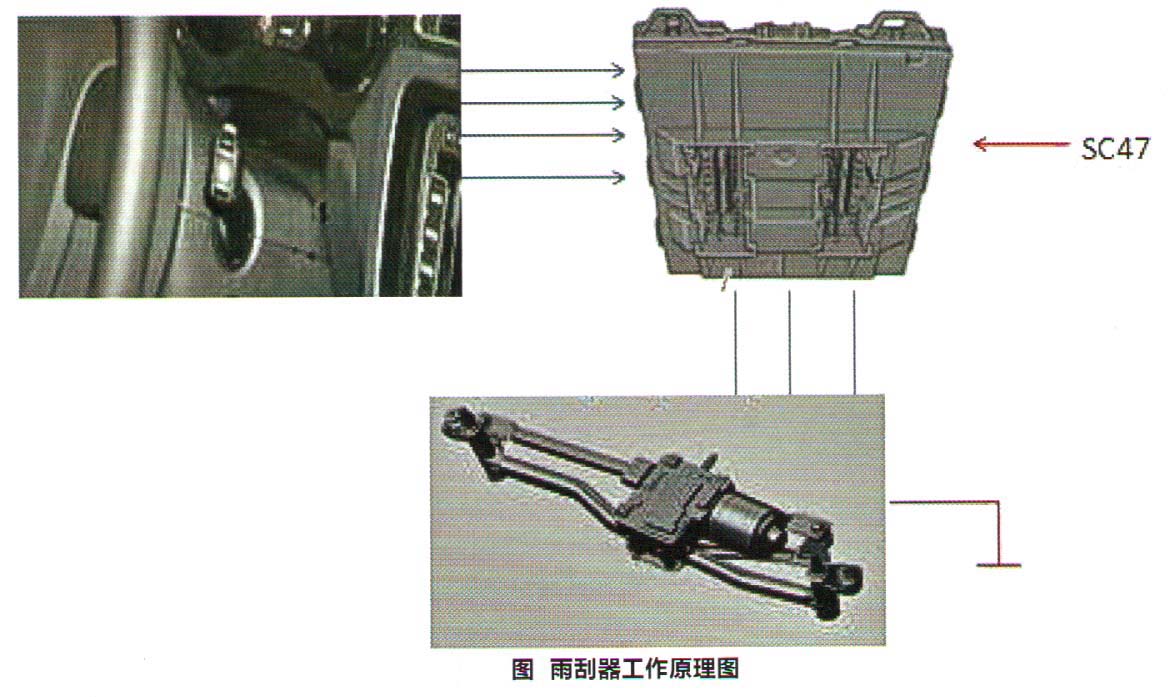

    维修人员查阅电路图并对雨刮器工作原理进行了了解。雨刮器各个挡位的开关信号会传输给中央电气控制单元(J519),J519处理信息后,将工作信号传输给雨刮电机(J400),从而实现雨刮电机各个挡位的工作(图1)。对J519进行执行元件自诊断,雨刮器电机依旧不工作,读取雨刮开关信号,正常,由此判断,雨刮器开关控制端,正常。分析认为,造成该故障现象的原因有以下几种可能:J519自身出现故障或者存在编码错误;雨刮电机自身出现故障;J519与雨刮电机之间的线路存在短路或断路的情况。
    维修人员首先对J519进行在线编码后试车,故障依旧。检查J519与雨刮电机间的线路,并无短路或断路情况,检查雨刮电机搭铁,正常。更换雨刮电机后试车,故障还是存在,此时维修陷入僵局。
    维修人员重新整理思路,因为单个故障码导致J519出现雨刮器电机电源断路的可能性很小,因此判断J519损坏的概率极小。所以,维修人员接下来重点检查J519的电源与搭铁。查阅J519的电路图后得知,J519共有输入电源13个,而因为J519各端子的具体定义并没有进行标注,因此无法判断雨刮器电机的电源是哪个端子。维修人员只能逐个检查J519的每个端子,经仔细检查发现SC47熔丝出现了熔断,而SC47熔丝正是J519其中的一个电源。
    故障排除:更换SC47熔丝后试车,雨刮器恢复正常,故障排除。
