一辆行驶约6 000 km别克君越3.0汽车,车主反映该车仪表显示“检修ESP系统”,同时故障灯点亮。
接车后维修师首先用故障诊断仪读取各系统的故障码,在悬架系统中有故障码U0100 ——与控制单元失去通信,当前存在;U0073——通信总线A控制单元关闭,当前不存在。在制动控制系统中有故障码U0073——通信总线A控制单元关闭,当前存在。在电子驻车控制单元中有故障码C0561——保存系统停用信息,当前不存在。通过以上故障码可以看出,数据通信部分出现故障。

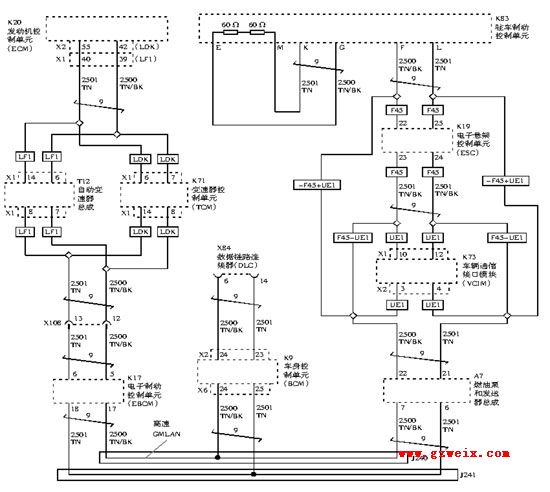

维修师清除故障码后试车,经过减速带时,故障提示再次出现,读取故障码,发现仍然是先前的那些故障码。查阅数据线电路图(图1),找到所有存在故障码控制单元的数据线插接器编号,并对它们进行清理后再次试车,过减速带时故障又一次出现,但只有悬架系统U0100和制动控制系统U0073 2个故障码。回忆试车过程,感觉是后轮过减速带时出现故障提示的。因为过减速带时悬架系统会发生变化,所以将故障部位锁定在悬架系统。对悬架系统的线路进行检查,同时抖动线束,看故障是否出现,但故障始终未能出现。替换悬架系统控制单元后试车,故障依旧。
整理思路,发现诊断过程有些盲目。到现在为止还没弄清通信总线A是指什么,那么下面就要设法查明这个问题。为实现这一点,笔者人为地将诊断接口DLC的6号线搭铁,再用故障诊断仪读取故障码,此时出现很多故障码,其中包括悬架系统控制单元故障码U0100和U0073,制动控制单元故障码U0073。接着又将14号线搭铁,情况类似,这说明通信总线A指的是高速GMLAN通信系统。再将DLC的12和13号线分别搭铁(图2),故障提示为通信总线B关闭。这说明在网络系统中,高速GMLAN被定义为通信总线A,底盘扩展GMLAN被定义为通信总线B。
因悬架系统控制单元和制动控制单元分别处在2两个不同的通信总线上,但都有共同的故障码U0073,说明问题应出在它们的网关上。查阅资料得知,高速GMLAN和底盘扩展GMLAN的网关为制动控制单元(EBCM)。对插接器X108和EBCM 进行拍打,仪表立刻出现了“检修ESP系统”的故障提示。用故障诊断仪再次读取故障码,只有制动控制单元中存在故障码U0073。将故障码清除,重复以上实验,结果是一样的。虽然没有悬架系统
