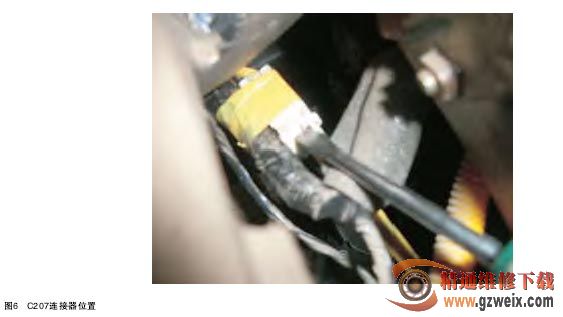

一辆配置了1.6L L91发动机、81-40LE自动变速器的2007款别克凯越轿车。车主反映该车当打开点火开关时，组合仪表气囊故障灯不亮。故障诊断：根据凯越气囊系统线路图，先检查了仪表板保险丝盒的F24和F21保险丝，均没有熔断。连接TECH2,试图进入气囊控制模块读取故障码，结果不能进入，再进其他控制模块，均能进入。断开蓄电池负极线，等待1min，拆卸地板中央控制台，断开气囊控制模块连接器，连接蓄电池负极线，打开点火开关，组合仪表气囊故障灯依然不点亮。考虑到就算不连接气囊控制模块时组合仪表气囊故障灯也能点亮，先排除气囊控制模块故障。故障点应该在气囊控制模块的电源、搭铁线路或组合仪表上。断开蓄电池负极线，等待1min，断开气囊控制模块连接器，用万用表测气囊控制模块A23脚和车身之间的电阻，为0.8Ω，结果正常。用试灯连接A12脚和A23脚，试灯不能点亮。由于气囊线束不算太长，通过观察发现位于转向柱旁的C207(如图6所示)连接器没插到位，将连接器插好，连接好气囊控制模块连接器的蓄电池负极线，打开点火开关，组合仪表气囊故障灯闪烁后熄灭。
C207连接器三根线均为电源线，分别向气囊控制模块A12脚、组合仪表气囊故障灯和驾驶员安全带未系指示灯供电。
