一辆别克G系轿车。该车ABS故障警告灯间歇性点亮，故障码为C1254。
    故障维修：

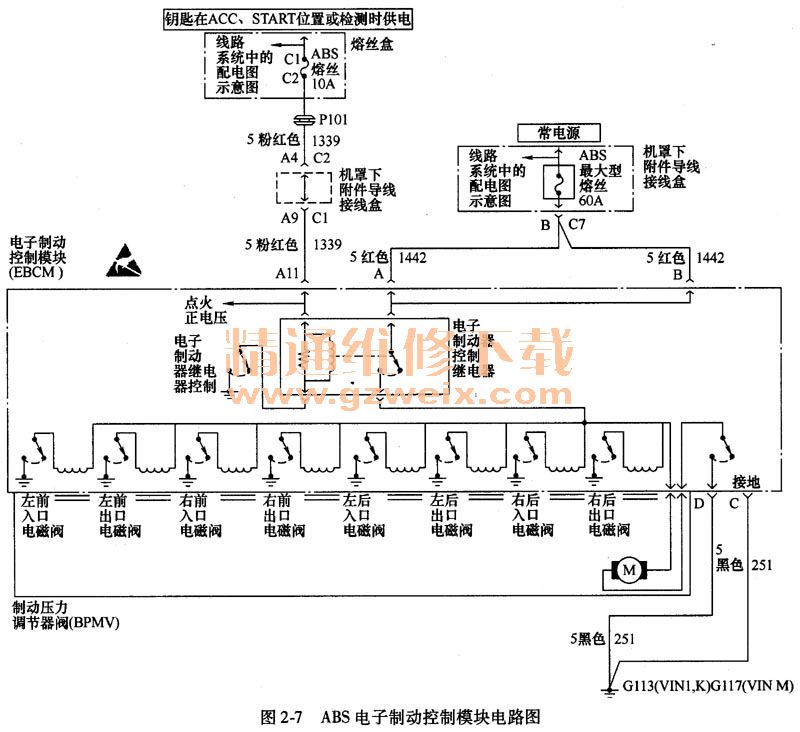

    1）参考图2-7，维修人员用试灯检查电子制动控制模块（EBCM）插头的A、B、C、D脚及Al11脚电源和接地均正常，尝试更换EBCM，此时打开点火开关能听到EBCM内部电磁阀有“嗒嗒”的响声，且ABS故障警告灯持续点亮，故障码为C1254。

    2）再次仔细检查EBCM插头的A、B、C、D及A11脚电源和接地发现C、D脚与接地之间电阻为45Ω。
    3）检查发动机室左侧，左支柱架座上G113处接地螺钉并无松动，拆下螺钉测量线路端与EBCM插头C、D脚的电阻为0. 01Ω。
    故障解决：
    处理G113处接地后安装好接地线和EBCM，故障排除。
    相关备注：最终故障原因是G113线路接地不良。
    电路图说明：
    当电子制动器控制继电器起动（打开）时，向电磁线圈和泵电动机供电。此诊断故障码识别EBCM与接地或蓄电池连接松脱或行驶时蓄电池断开的功能失效。
