一辆行驶里程超22.7万km的别克SKYMRK3. 3L型轿车。该车装备自动变速器，当变速杆位于R位时，倒车灯不亮。
    故障检修：
    （1）故障原因分析

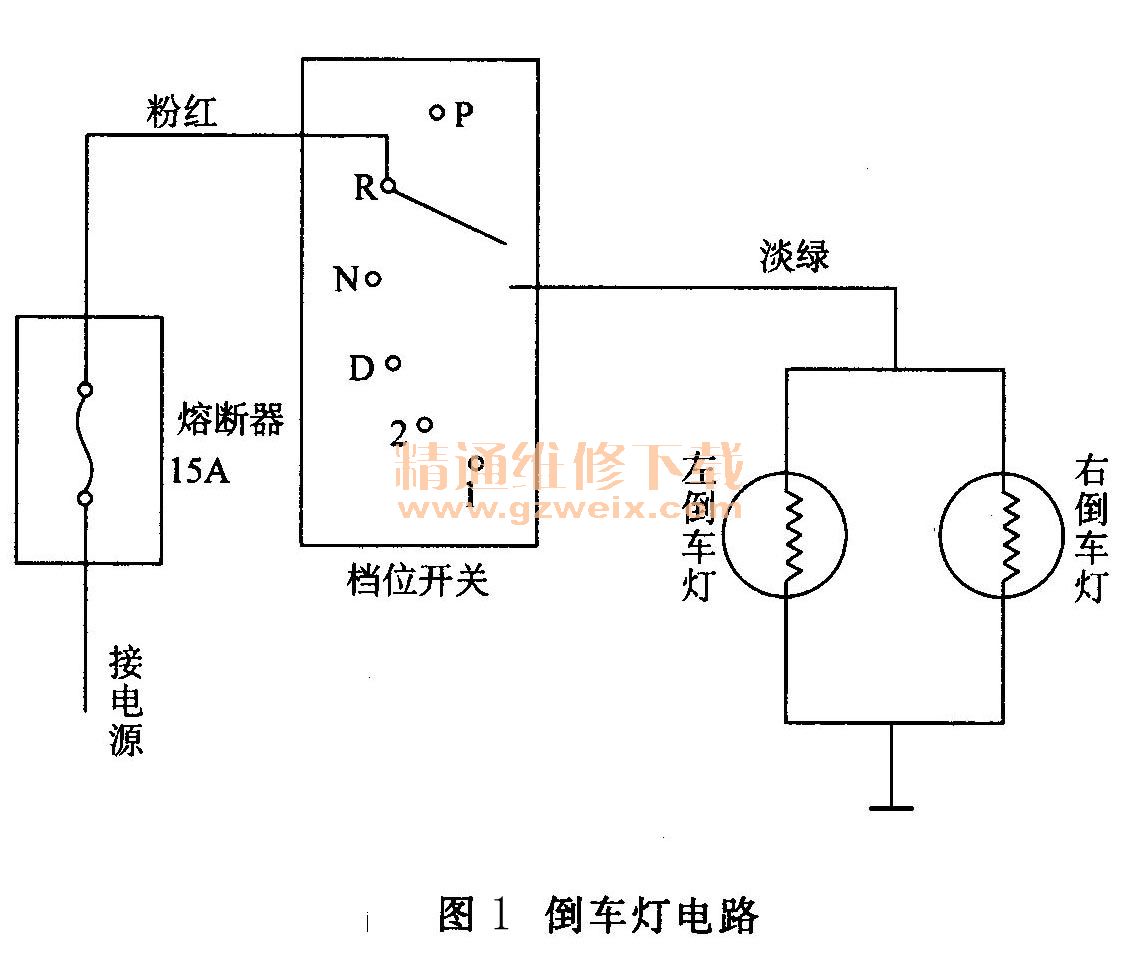

    装有自动变速器车型的倒车灯电路如图1所示。倒车灯不亮的可能原因有：

    1）倒车灯电路断路或熔断器烧断。
    2）倒车灯烧坏。
    3）档位开关有故障。
    （2）故障检修方法
    1）检查倒车灯电路的电源。首先检查熔断器盒内的“PRNDL” 15A熔断器，没有问题；接着用直流电压表检测熔断器输出端的电压，为12V，说明熔断器以前的电源电路正常。
    2）检查档位开关输出电压。将变速杆挂入R位，检测档位开关R输出端（接淡绿线）的电压，也为12V。该淡绿线从发动机室进入驾驶室内，具体连接到什么部位线路图上没有指出。如果此线连接到倒车灯，那就是倒车灯有问题了。
3）检查倒车灯。两只倒车灯的灯泡同时烧坏的概率较小，但根据电路图以及检查的结果看，似乎就是倒车灯的故障了。于是又检查了两只倒车灯的灯泡，结果均为正常。倒车灯的电源线也为淡绿色，检查此处电压，没有12V电压，这说明故障出自驾驶室至倒车灯之间的线路。
    4）检查仪表板内线路。观察仪表板上液晶显示的档位指示灯，可分别显示“P、R、N、D、2、1”位；分析从档位开关出来的线应在仪表板上分出两根，一根至倒车灯，另一根至液晶显示器处。线路出现断路故障，而导线断裂造成线路断路的可能性相对较小，多数是由于导线连接处（插接器）松脱、接线端子锈蚀等引起的。于是将仪表板拆下检查，发现仪表板右侧插头的1号端子有两根淡绿线，其中一根已脱开，分析这根线应该是连接倒车灯的，估计该线断脱是导致倒车灯不亮的故障原因所在。
    （3）故障处理措施
    将脱开的淡绿色导线连接好，再将变速杆置于R位时，倒车灯亮起，故障排除。
    故障分析：从本例故障检修过程得到启示是：分析和排除故障有时不能完全依赖电路图，因为我们手头的电路图可能不够详细和具体，或者根本就没有电路图。这时，就要凭丰富的经验和对汽车电路原理的熟悉，经过认真的分析，就能找到故障的原因所在，通过最有效的检修方法，迅速、准确地排除故障。
