2015年奥迪TT前座椅靠背侧面的涂装饰条脱开或损坏
来源:本站整理  作者:佚名  2018-04-16 13:47:59



用户陈述/服务站结论

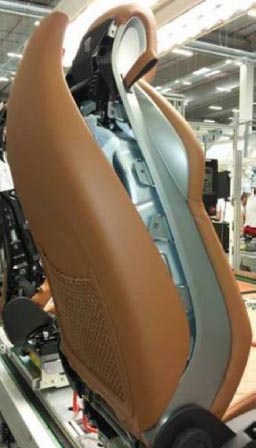

前座椅靠背侧面的涂装饰条脱开或损坏。
技术背景
可能是靠背架上的涂装饰条连接元件损坏。
生产线解决方案
自 2015 年 7 月 24 日起,使用经过改良的涂装饰条(版本 15S),起始车辆识别号:
TRUZZZFVXG1008945。
售后服务解决方案
改进涂装饰条的连接元件和材料加工方法。
对于实施批量生产解决方案之前的车辆,不仅要将受损的涂装饰条换成新饰条(版本最低为 15S),还要一同更换第二条涂装饰条!

步骤 1:拆卸前座椅。
步骤 2:松开上部靠背盖罩的夹子,并挂出限制带。



步骤 3:继续向外翻出靠背盖板,接着向上拉出。

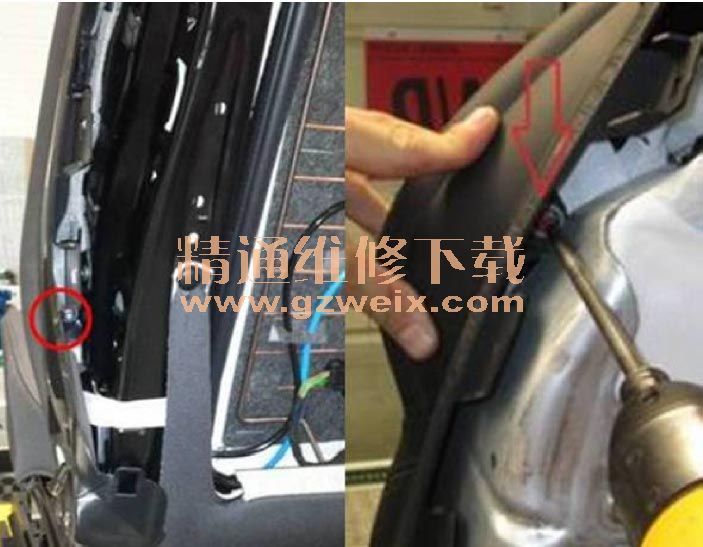

步骤 4:首先松开涂装饰条的下部螺栓,接着松开上部螺栓。

步骤 5:小心地向下按下涂装饰条,接着从解锁绕圈中抽出。

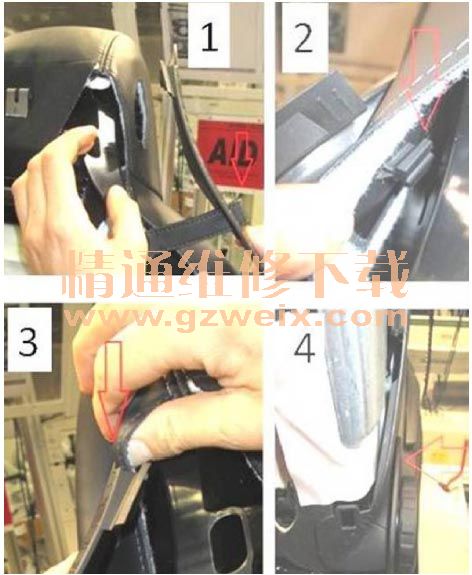

步骤 6:将解锁绕圈穿过新的涂装饰条(1),将滑动接片插入座套接口中(2),将涂装饰条的上部滑动接片插入支架中(3),接着将涂装饰条的下部件固定在侧面挡板的后面。

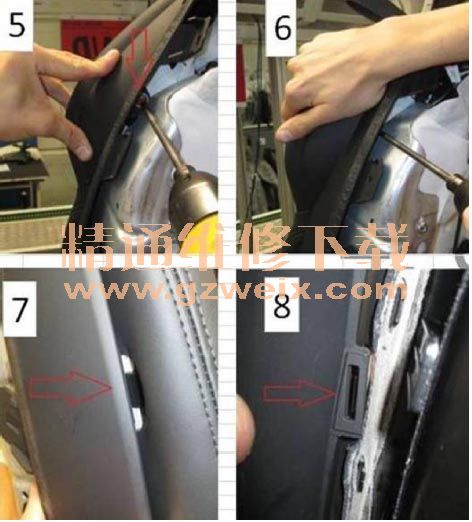

步骤 7:拧入上部螺栓(5),此时将涂装饰条压向皮套(6),并确保中间滑动接片和座套(7+8)在正确的位置上,否则涂装饰条会脱开。

步骤 8:拧上涂装饰条的下部螺栓接片(9),在拧入螺栓的同时,中间滑动接片应卡入,以实现零接缝(10)。

步骤 9:卡入靠背盖板的后部接片(11+12),此时注意不要损坏任何电缆,接着勾上靠背盖板的限制带(13+14)。
重要提示:请检查限制带是否安装牢固!

步骤 10:小心地压入靠背盖板,使其卡入,此时注意无法再看到涂装饰条的肋片,涂装饰条和靠背盖板之间是均匀的零接缝状态(15+17)。如果座套形成褶皱,则用衬垫针弄平(16)。
