奥迪A6后视镜无法加热故障
来源:本站整理  作者:佚名  2013-03-05 08:09:46



    一辆奥迪A6, 2.4 C5)进厂。车主反映此车副驾驶侧的倒车后视镜在着车的情况下,镜片会白动加热,而且无限制的热,驾驶侧的正常。经查阅相关资料,很多人都说此车只要将后视镜的开关打到中间位(如图1所示),便可进入自动控制状态。

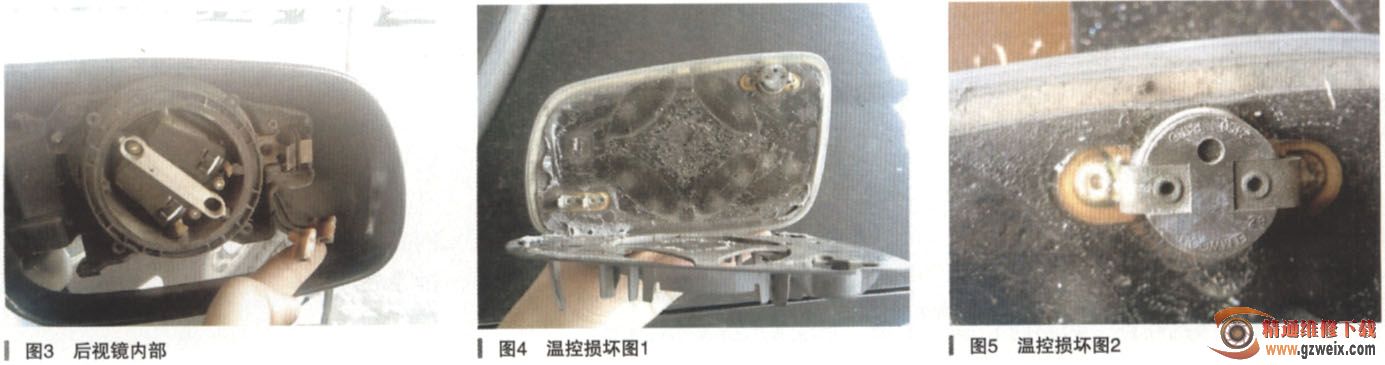

    查看此车确实是没有专门的后视加热开关,而且,即使把开关无论开到哪边,右边仍然是不停地加热,开启前后挡风玻璃加热都很正常。奇怪了,怎么会单独一个加热呢,再次查看电路图(如图2所示),发现Z4为驾驶员一侧的后视加热,通过此图可以看到,其电源来源于保险丝S9( 10A),同时S9电源来源于卸荷电源75X,而且可以看到此后视加热是直接搭铁,左右两边加热采取了并联装置,那怎么会一边加热另一边正常呢?再次着车,拔掉左右后视镜线束测量,发现左右两边的加热线一直有12V电源,那么有可能故障就在后视镜内部了,拆开一看,原来是里面的温控装置控制的(如图3所示)。



    手指的部位就是加热线,拆开镜片发现温控已损坏(如图4所示)。



    来张近的(如图5所示),看到没,呵呵。



    原来,每个后视镜里在线路上装置了一个温控,此温控自动根据环境温度接通、断开,以此来实现自动加热功能,至于电源供给,采取了卸荷电源,所以正常情况下着车以后,加热电源是一直有的。经测量此温控一直处于导通状态,已损坏,故更换了后视镜总成,故障排除。
