一辆行驶里程超30.2万km，发动机型号：BBJ型，发动机排量：3.0L（更换过发动机），变速器型号：09E型自动变速器的2004款奥迪A8L轿车。该车采用水平高度控制空气悬挂系统。

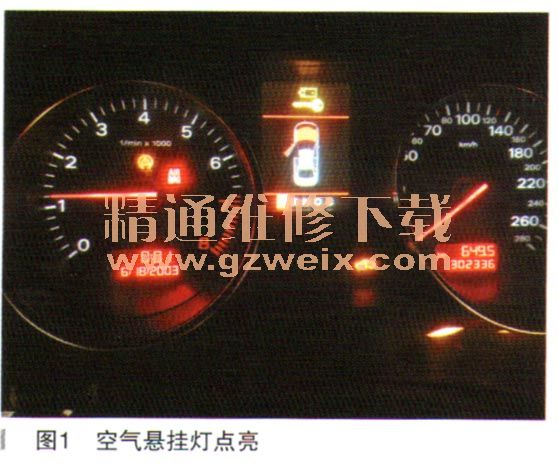

    故障现象：用户反映新买的二手车，车辆停放4、 5天，前部车身偶尔会降低，车辆启动后车身会自动升高，车辆可以正常使用。今天启动后，车身前部在最低位置升不起来了，车辆无法行驶且要求救援。救援人员到达故障车辆现场，启动车辆检查，仪表上空气悬挂故障灯点亮（如图1所示），听不到空气压缩机的工作声，车身无升高反应；检查车身悬挂系统的高度传感器，传感器及连接器无损坏或脱落现象；检查空气减震器、压缩机和控制阀管路都连接完好，没有脱落或损坏现象。救援人员对车辆水平高度控制系统外部检查，没有发现具体损坏部位，于是将车救援回维修车间。

    故障诊断：维修技师接车后，使用诊断仪对车辆“34平衡控制系统”进行检测（如图2所示），检测到：00668—端子30车载电压断路／对地短路；00778—转向角度传感器不可信信号；01314—发动机控制单元无信号／通信；01399—水平高度白动调节悬挂压缩机继电均403断路／对地短路；00776—左前车辆水平高度传感器G78电路电气故障；01400—水平高度控制系统未达到下限，6个故障码（如图3所示），检测到的故障码含义都与水平高度控制系统及供电有关，确认了车辆水平高度控制系统确实无法工作。



    水平高度控制系统空气悬挂（减震器）不能升降的原因很多，根据故障系统工作原理和故障码分析，主要有3个方面：
     （1）水平高度控制系统供电线路方面。水平高度控制系统的空气压缩机、水平高度控制单元J197等供电保险丝或继电器有故障，都会使空气压缩机不能工作，车身无法升起。
     （2）水平高度调节系统的空气悬挂方面。空气压缩机、空气悬挂 （减震器）的空气管路脱落或漏气，都能导致车辆水平高度控制系统无法正常升起。
     （3）水平调节系统的车身高度信号（传感器）方面。车身高度传感器及线路断路、短路或损坏，传感器信号异常会引起系统无法对车辆水平高度进行正常调节、车身高度不能正常控制。
    根据分析故障可能的原因对水平高度控制系统进行检查。
     （1）检查水平高度控制系统供电及线路。
    根据供电方面的故障码“00668-端子30车载电压断路／对地短路；01399—水平高度自动调节悬挂压缩机继电元J403断路／对地短路”，两个故障码的含义都与供电线路有关。查阅维修手册有关水平高度调节系统资料得知，水平高度控制系统保险丝和继电器座在仪表左下方的位置（如图4所示）。其水平高度调节系统供电线路S110保险丝（40A），分两路供电（如图5所示）：一路通过空气压缩机继电器为空气压缩机供电；另一路为控制单元J197供电（控制单元J197安装于车内贮物箱前，用于处理其他总线部件的相关信息和独立的输入信号，处理生成控制信号控制压缩机、电磁阀和减震器），控制空气压缩机继电器的工作，继电器再控制压缩机运转。
