一辆行驶里程仅有1688km的别克雪佛兰科鲁兹轿车。VIN:LSGPC54R1AFxxxxxx。
车主反映:车辆有时没有转向和倒车雷达等报警提示音 , 同时显示屏不显示,收音机不工作。
故障诊断:科鲁兹没有专门的蜂鸣器,当车辆出现某个系统的问题或严重的车辆故障,需要驾驶员注意时,相应系统的控制模块就会通过串行数据电路向收音机发出音频警告请求,收音机收到请求信号后会通过相应的扬声器发出相应类型的音频警告音,如果收音机接收到多个音频警告请求,则首先发出优先级最高的警告。
比如系紧安全带警告、车灯未关警告、车门未关警告、钥匙插入点火开关警告、转向信号指示灯,出现上述情况后车身控制模块会通过串行数据电路向收音机发送一条串行数据信息,指示扬声器发出报警音。

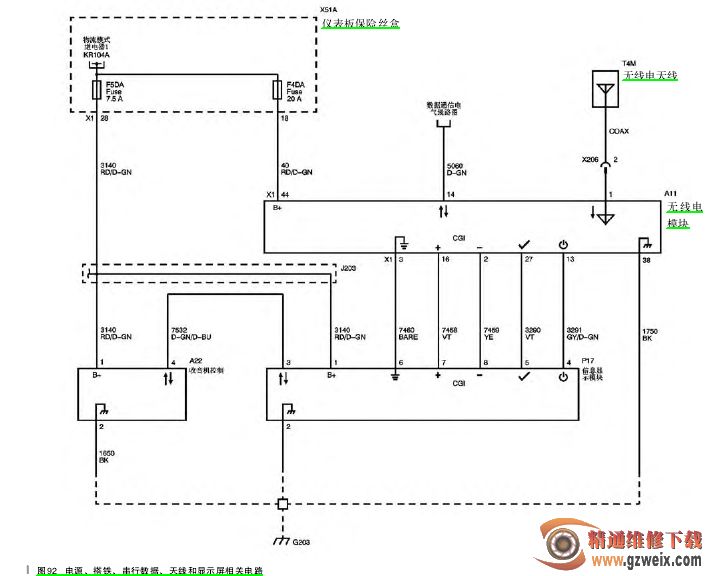

显示屏也叫信息显示模块,代号P17,主要负责显示音响及空调系统信息,还显示日期和时钟。如图 92 所示 ,收音机控制面板 (A22) 不是直接与收音机 ( 无线电 A11) 通信的 , 而是通过线性局域网总线 LIN 10 与显示屏 ( 信息显示模块 P17) 通信 , 而显示屏则是采用 CGI 技术(集成中心架串行数据通信), 通过 5 根通信及屏蔽线与收音机 ( 无线电 A11) 通信的。
根据故障现象分析可能是显示屏或收音机主机插头以及电源及搭铁线路接触不良,于是决定拆装收音机主机和显示屏,用导电胶处理各接插件。
拆下收音机主机,处理插头后显示屏仍不显示;拆下显示屏,处理插头后系统恢复正常,但是开关几次收音机后故障再次出现;拨下仪表板保险丝盒上的 F5DA 保险丝 7.5 A(驻车辅助控制模块、中央控制台多功能开关、显示屏)检查,没有熔断,插座也没有因接触不良导致的发热氧化变型痕迹,重新插好保险丝后,系统恢复正常,之后多次试验,发现只要拔插一次F5DA 保险丝,将系统断电一次,系统就会恢复正常。
故障排除:重新编程,收音机无效,更换显示屏后故障排除 , 说明显示屏内部损坏导致上述故障现象。
