一辆行驶里程仅有1000km的雪佛兰新景程轿车。用户反映:该车e路享智能行车伙伴无声音,正常车辆在按下语音按钮后,系统会有提示音“尚未连接蓝牙手机,设置菜单……”。
故障诊断:此车为SX豪华版AT新景程,配备了e路享智能行车伙伴,它是一款经由用户手机连接网络,通过语音操作为用户提供各类实用信息服务的车载信息娱乐系统。e路享智能行车伙伴通过手机与车载蓝牙对接,利用车主手机的数据套餐和通信功能,借助语音识别进行人机交互服务,除了手机自身的流量外,没有任何其他服务费用。
系统由以下部件组成:e路享智能行车伙伴模块、e路享智能行车伙伴按钮总成(包括指令状态LED),麦克风、 GPS导航天线。
e路享智能行车伙伴(CIS )模块通过与带有蓝牙功能开通上网业务的手机连接,实现车载电话等附加功能,通过GPS天线来实现全球定位。
e路享智能行车伙伴按钮总成是车内后视镜的一个组成部分。按钮包含3个按钮和两个LED状态指示灯。按钮定义如下:
·通话/语音识别按钮:用于进行快速蓝牙配对,拨打蓝牙免提电话或启动系统语音识别功能
·应答按钮:用于接听蓝牙免提来电,切换私密/蓝牙免提模式,重播,以及录制回放通话录音
·结束按钮:用于结束通话,中止语音识别,拒绝来电,以及断开连接的蓝牙设备
麦克风置于车顶阅读灯处,是一个独立单元。用户的语音数据通过同一个电路传送回e路享智能行车伙伴模块。车载麦克风低电平参考电压电路为麦克风提供搭铁。
e路享智能行车伙伴通过手机与车载蓝牙对接,利用车主手机的数据套餐和通信功能,借助语音识别进行人机交互服务,除了手机自身的流量外,没有任何其他服务费用。共有4大类22项服务,除了蓝牙语音电话,还是查询天气、新闻、股市行情、道路交通状况,或是周边最近的加油站、停车场、4S店以及银行等。

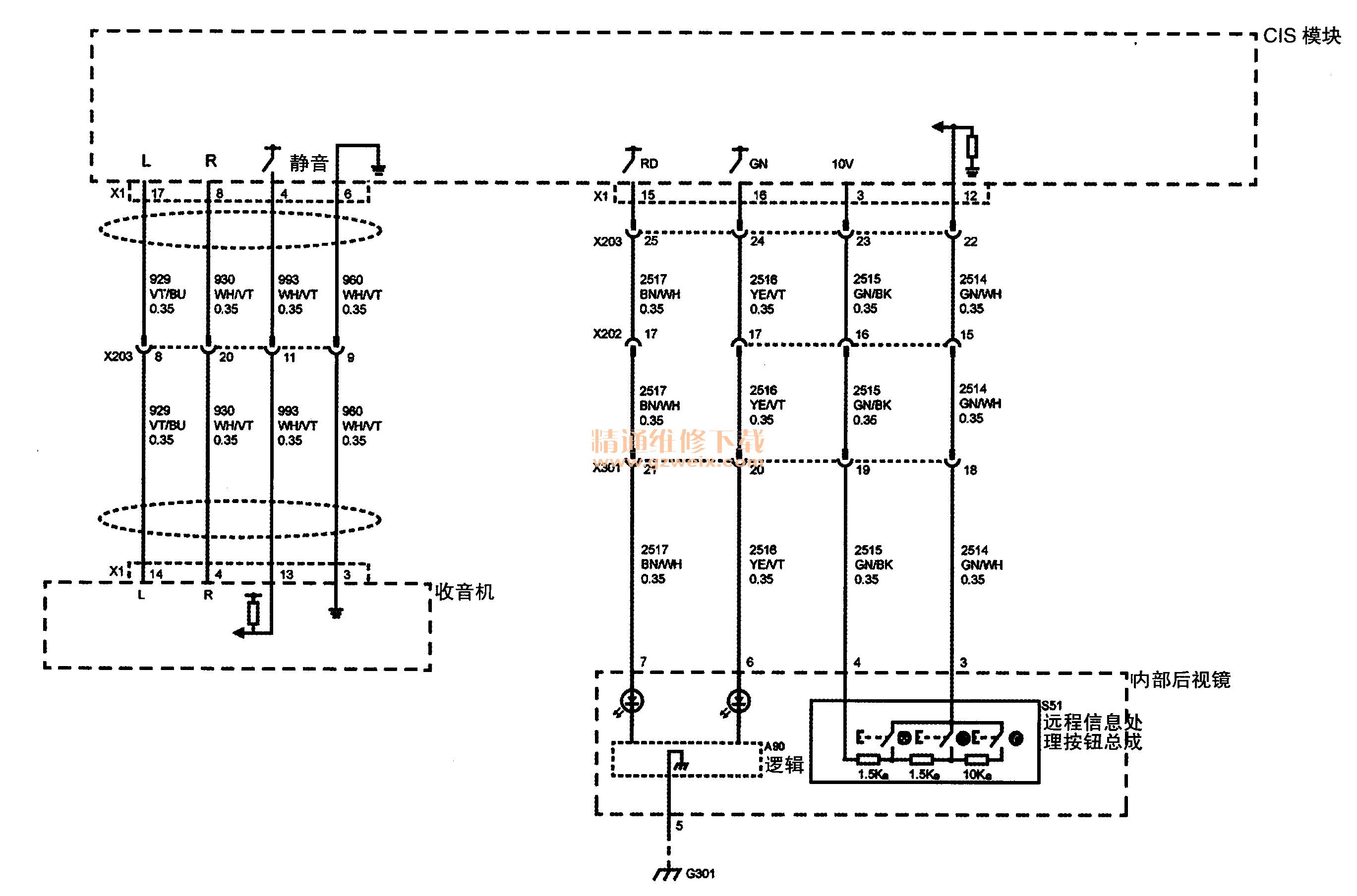

试车发现此车加装了导航,其他功能均无异常,当按下语音按钮后,按钮总成卜的指令状态LED(绿色)会闪烁,正常,但是系统没有发出任何提示音;查看e路享智能行车伙伴(CIS)系统的电路图(如图4所示),用万用表检查前排乘客坐椅下面安装的e路享智能行车伙伴模块到收音机和按钮总成之间的线路无异常;用万用表测量按钮总成的3脚和4脚间的电阻,在按3个键时阻值相应变化正常,说明按钮总成无异常;与其他车互换e路享智能行车伙伴模块,证明模块没有问题。
为了排除加装的导航及其线束是否损坏或与原车CIS系统不匹配的可能,让客户从汽车加装店要回了他的原车收放机总成,但是将加装的设备和线路全部拆除,恢复到出厂状态以后,故障依旧。仔细核对收放机的零件号发现,客户从加装店取回的收放机总成是低配景程的,也就是不带CIS系统的景程,零件号是9001528,而此车应该是中配景程装配的9073953,带有CIS系统,因为两种收放机外观相同,所以加装店给拿错了。
故障排除:装上原车的收放机后e路享智能行车伙伴(CIS)系统恢复正常,说明故障原因是加装的导航主机内部问题,更换了一台新机后故障排除。
