一辆行驶里程约6.6万km的雪佛兰科鲁兹轿车。用户反映:该车所有车门关闭后仪表盘车门未关提示灯点亮。

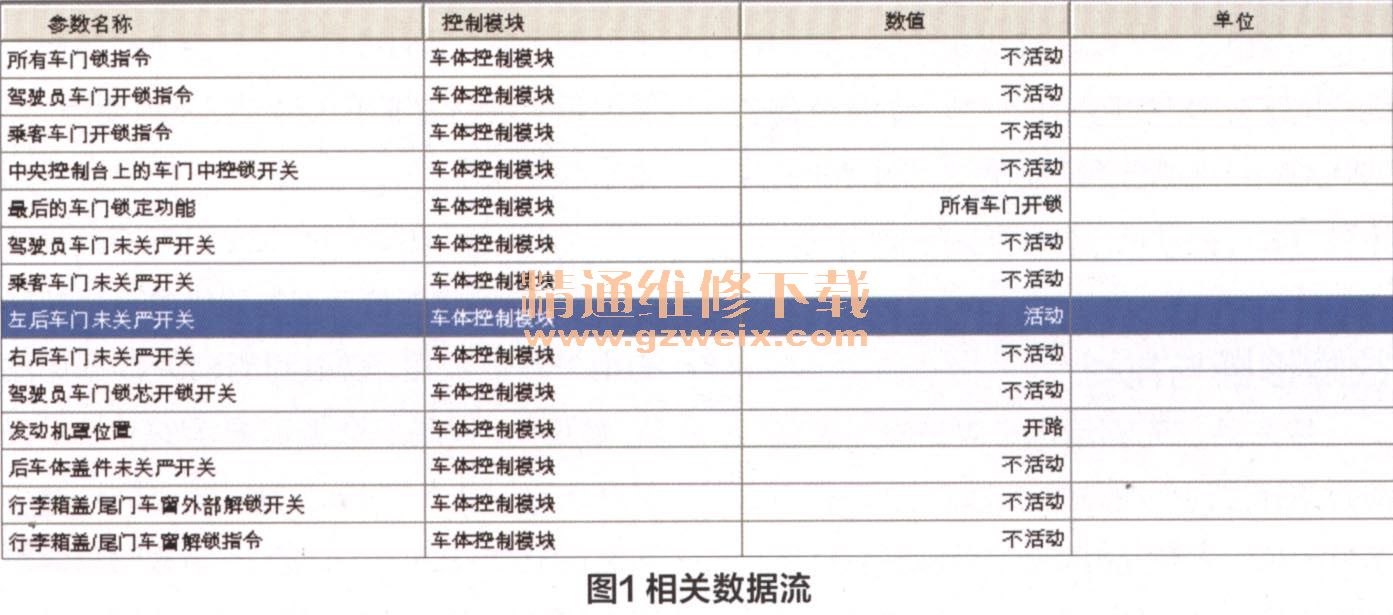

接车后:连接MDI诊断仪,进入GDS2软件,查阅相关数据流(图1)。经检查,发现造成车门未关提示灯点亮的原因是由于左后车门未关严,开关没有发出锁门信号导致的。四个车门和后备箱有一开关处于活动状态,仪表板上的车门未关提示灯就会被点亮。数据显示左后门未关,但是实际左后门已关好,数据流显示内容与实际情况不符。
相关资料:2013年雪佛兰科鲁兹(Cruze)原厂维修手册
查阅相关电路图(图2),左后门控开关闭合后把BCM X6插头的27号针脚上的电位拉低,BCM接收到左后门关门信号。
经与客户沟通了解到,此车是车主购买的二手车,做完车门隔音处理之后出现的该故障。根据客户的描述决定拆检左后门,检查门控开关电路,发现插头没有连接。重新连接插头、安装门饰板后故障排除,数据恢复正常(图3)。
维修小结:在诊断电控系统故障时还是本着“输入→控制→输出”的诊断策略进行排查,本案例的故障出在输入部分,实际现象与输入信号正好相反。按照非侵入式诊断的思路确认故障位置后,进行拆检确认。本车的故障属于人为故障,车主在外面安装隔音棉后由于操作人员的疏忽导致线束插头未安装。这一点给我们敲响了警钟,要引以为戒,切忌“小处不可随便”,要注重细节。
点评:作者在排除此例故障时思路比较清晰,先根据故障现象读取数据流,读完数据流后再与客户沟通了解该车故障发生的时间等。我们维修工如果在维修作业前能多耐心与客户沟通,或许在排除故障时可以少走一些弯路。
