科鲁兹轿车高速数据通信总线系统的故障诊断与排除
来源:汽车电器  作者:佚名  2018-05-06 08:55:42

    一辆通用科鲁兹轿车,学校实习用车,该车辆识别代码LSGPC52U5EF094355,整车型号SMG7166ATC,发动机型号LDE,配用自动变速器。当点火开关打到启动挡时,启动机有时能转动,有时不能转动。在启动机不能转动时,伴随着ABS与动力转向故障指示灯点亮,换挡时,仪表板上的变速器挡位指示灯显示异常;启动机能转动时,上述指示灯均指示正常。有时在发动机运转过程中,突然出现发动机转速表指示值为0,同时又伴随着上述指示灯异常。发动机熄火后再次启动,启动机又不能转动,使用解码器进入发动机系统,解码器无法与发动机模块进行通信。根据上述故障现象,初步诊断为该车数据通信系统出现了故障。

    科鲁兹轿车数据通信系统的组成:
    1)科鲁兹轿车数据通信系统包括:高速GMLAN数据通信总线、低速GMLAN数据通信总线、多条LIN总线等组成。车身控制模块作为该车数据通信系统中的网关,它按照网络传输协议与每个网络交互,并转换高速通信总线和低速通信总线之间的串行数据信息,使不同模块之间可以进行通信。车身控制模块和解码器之间的所有通信都是通过数据传输线连接器X84(即故障诊断接口),在高速数据通信总线上进行。

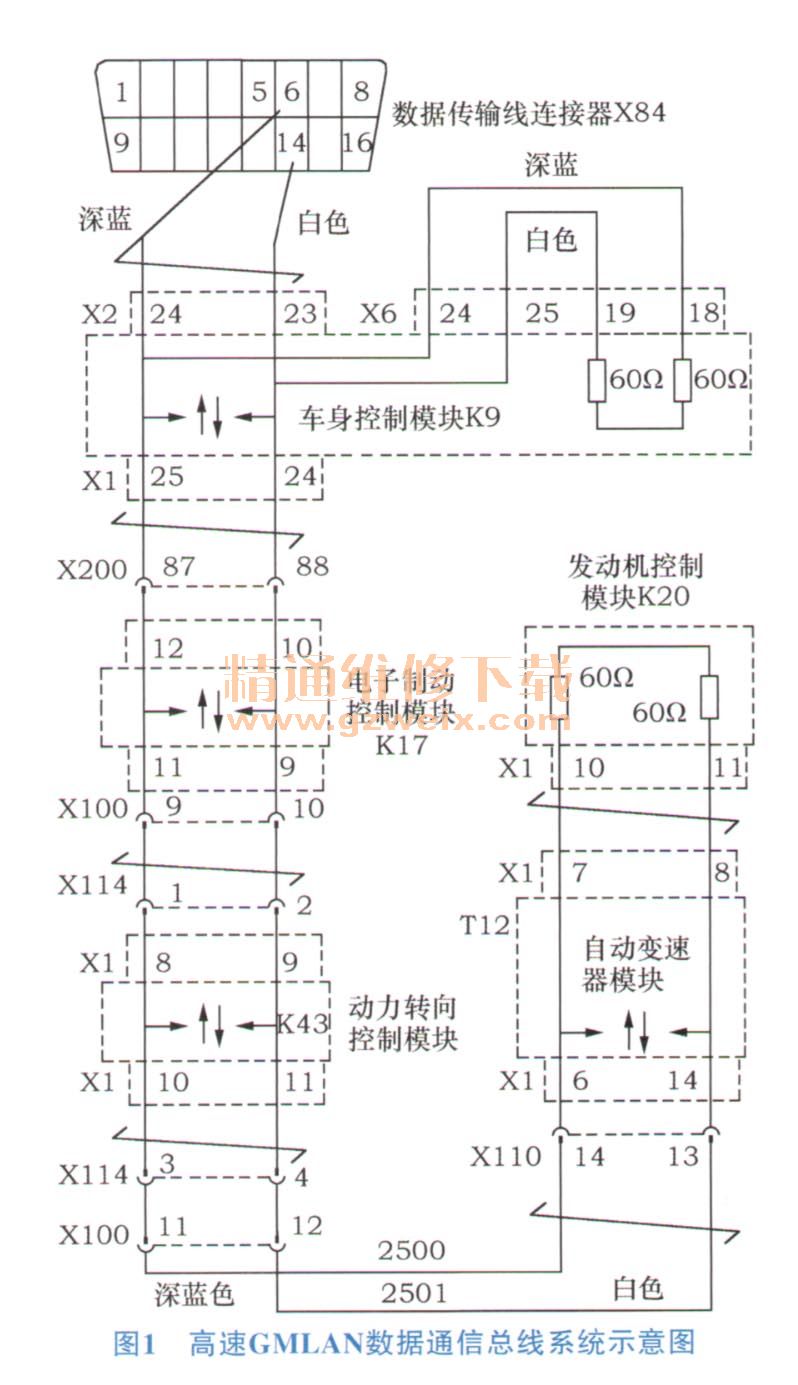

    2)该车高速数据通信总线系统示意图如图1所示:在该高速数据通信总线系统中共连接有5个控制模块,分别为车身控制模块(K9)、ABS控制模块(K17 )、电子动力转向控制模块(K43 )、自动变速器控制模块(T12 )、发动机控制模块(K20)等;高速数据通信总线由2条双绞线组成,1条信号线是GMLAN(+),颜色为深蓝色,另1条信号线是GMLAN(-),颜色为白色。当总线静止时,2个信号电路的电压均为2.5V,此时电压差约为0,其传输逻辑为1;当传输逻辑为0时,则GMLAN(+)被拉高至大约3.5V,而GMLAN(-)被拉低至大约1.5V,此时电压差约为2.0V;在数据总线两端均串联2个60Ω的终端电阻,作为车辆正常操作过程中高速数据通信总线上的负载。

[1] [2]  下一页
