仪表板的F 19DA保险丝烧蚀,必定是由于保险丝下游用电设备短路搭铁造成的。保险丝下游包含三个升降电机的工作电路,检查起来有难度。
车间师傅挨个断开X600、X700、X800车门连接器,未发现缩针进水腐蚀的情况。
逐一拆解检查工作量确实很大,于是在车上晃动大线,用力敲击车门内饰板,同时升降玻璃,当用这种方法检测到左后车门时,F19DA保险丝烧断,故障范围确定在左后门上。
把重点放在左后车门上,师傅把内饰板拆掉,检查X700后方的车门线束。

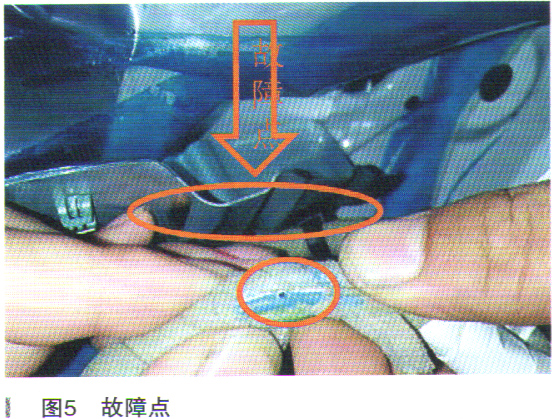

根据上述检查结果,由于左后车门升降器开关线束距离车门饭金件较近,当升降玻璃时车门里线束会受到不同程度的拉伸,造成与车门饭金件的搭铁。从而烧掉保险丝F19DA,如图5所示。
经过上述检查和验证,可以得出结论:左后车门升降器开关线束与车门钣金件搭铁。
故障排除:包扎线束和重新布线,故障排除。
