自动调平控制单元配置
![]()
scroll repeat 0% 0%; border-bottom-width: 0px; width: 306px; height: 340px; border-right-width: 0px" src="/article/UploadPic/2010-8/201081322441808.jpg" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>把专用工具连接到DLC-2上 （WDS或相同功用设备）。
按屏幕上的指示输入车辆信息。 选择“模块编程”。 选择“编程模块安装”。 在对自动调平控制单元执行对应 的设置时，选择下面的项目并按
照屏幕的提示执行。
项目
主：“LHID” 从：“RHID” 用WDS调出DTC，确保当前不再出现DTC。 如果出现DTC，则执行相应的DTC 检查。
1
螺栓
2
放电型前大灯控制单元
前大灯调零
说明
没有进行自动调平控制单元配置时，不能对前大灯进行调零。
按规范调节轮胎气压。 将空载汽车放在水平地面上。 把专用工具连接到DLC-2上（WDS或相类似的设备）。 把点火开关放在“开”位置。 打开前大灯（近光）。 按屏幕上的提示输入车辆信息。 确认WDS或相同功用设备能够识别车辆，然后选择“Dataloger（数据记录）”。 屏幕出现后，选择菜单“Module（模块）”下的“LHID”子菜单。 下一个屏幕出现后，选择“CALAXLSN#”。 ![]()

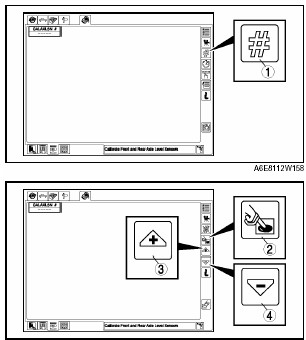

scroll repeat 0% 0%; border-bottom-width: 0px; width: 264px; height: 286px; border-right-width: 0px" src="/article/UploadPic/2010-8/201081322442346.jpg" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>10、在出现的图形中，按下屏幕右上方图中1
所示的图标。
11、下一个屏幕出现后，按下图中2所示的
图标。
12、按下图标2后，再按图中3或4所示的
图标执行调零。
说明
一旦按下图中3或4所示图标，就会 执行前大灯调零。
13、在对前大灯进行调零设置后，应进行车
载故障诊断测试以检验没有DTC出现。
14、执行前大灯灯光调整。（见T-26前大灯灯光调整）
![]()
scroll repeat 0% 0%; border-bottom-width: 0px; width: 273px; height: 239px; border-right-width: 0px" src="/article/UploadPic/2010-8/201081322442428.jpg" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
