一辆行驶里程约6.4万km，配备2.5L发动机的一汽马自达睿翼轿车。客户的车停了一个晚上后发现无法启动，拖去另外一家修理厂两天后查找不出故障原因，又拖来我公司。车辆配置智能钥匙系统，来的时候点火无法“ON"，转向柱锁也没有上锁，用VCM诊断仪无法进入系统进行诊断。遥控功能正常。
    故障诊断：踩下制动踏板时，启动按钮上的指示灯和仪表盘内的遥控钥匙警告灯、安全灯都为红色显示。按下启动按钮，无任何反应。查阅原厂维修资料，此现象是防盗锁止系统进入了故障保护模式了。

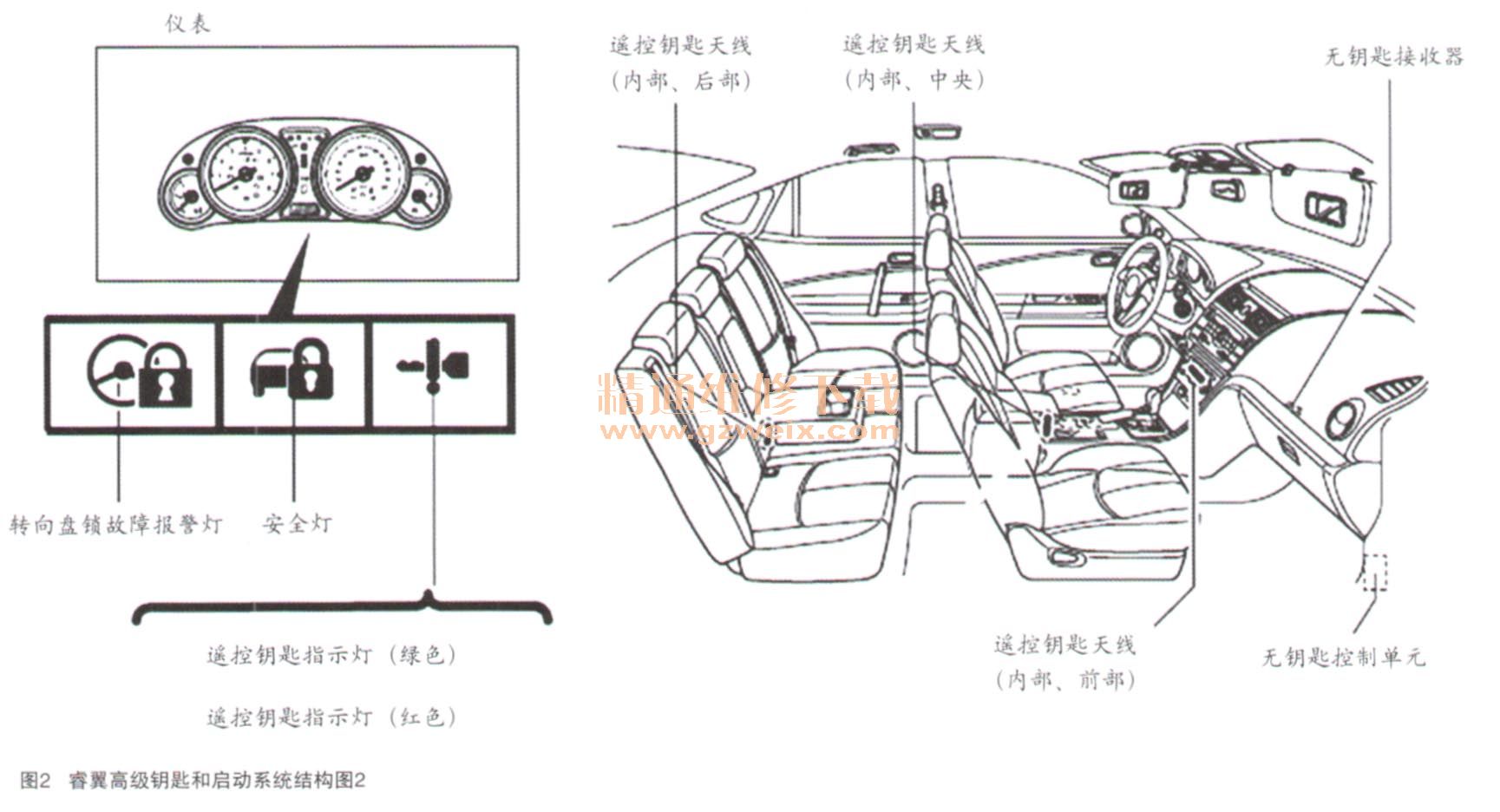

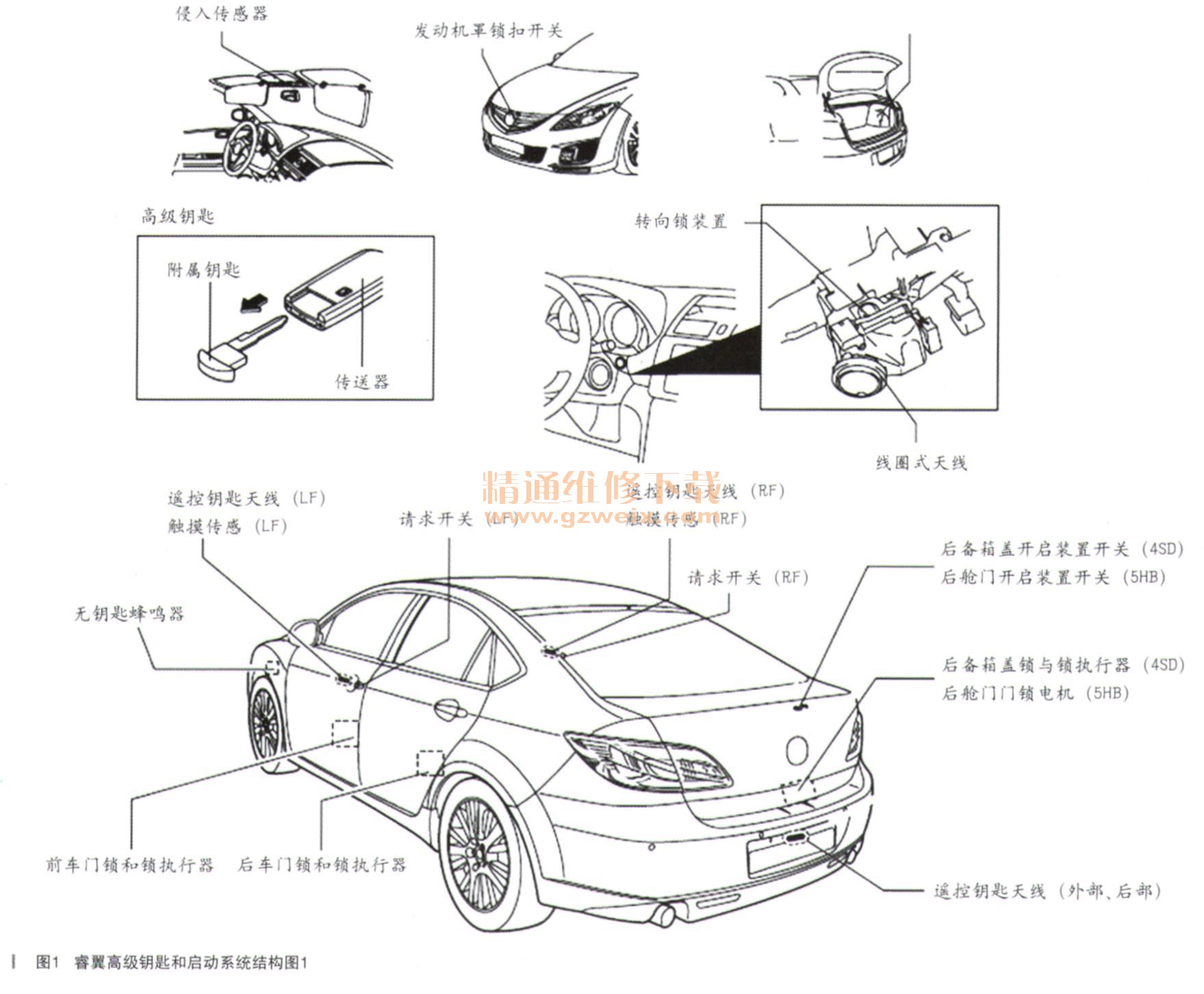

该车高级钥匙和启系统结构如图1、图2所示。

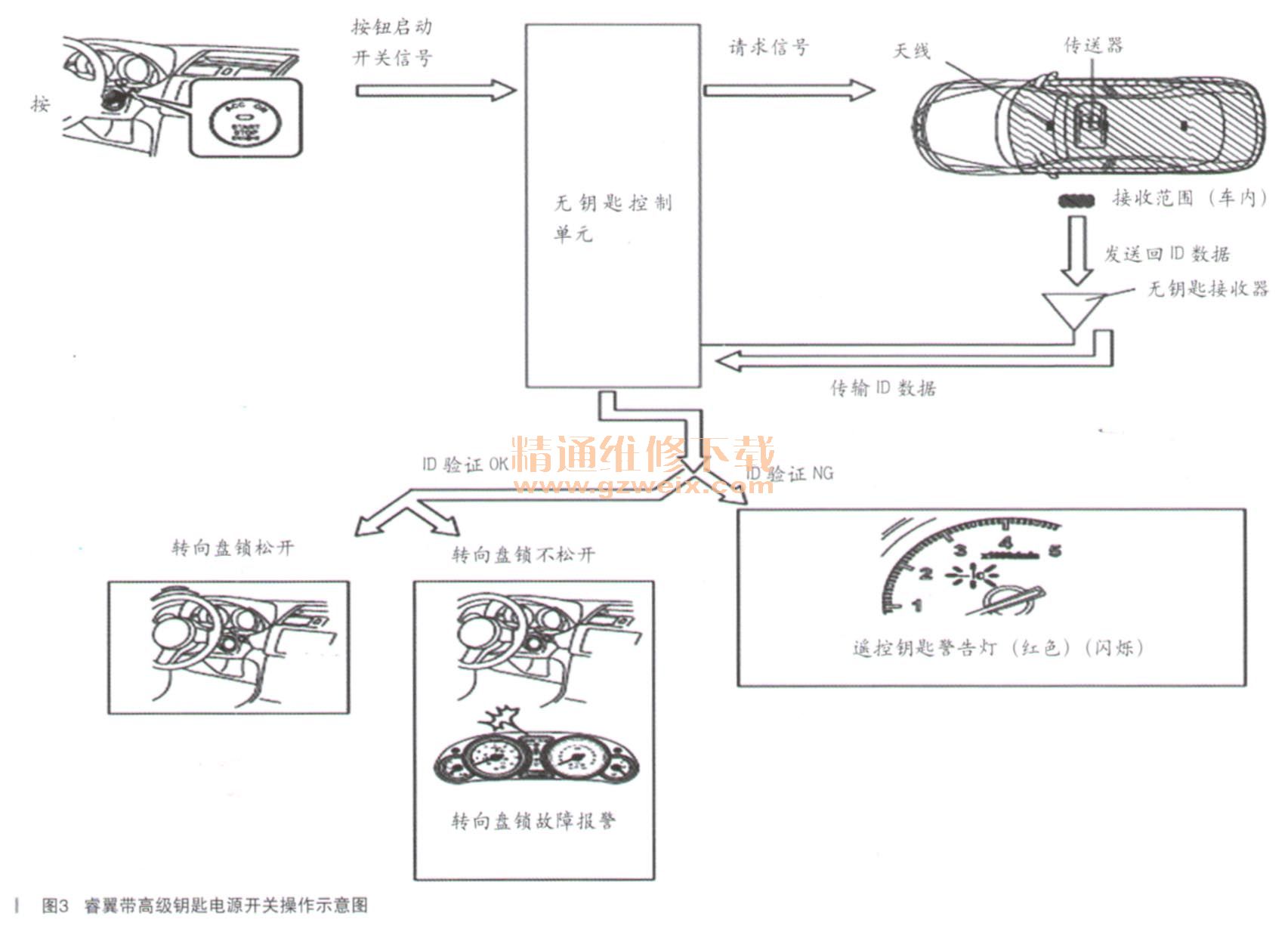

    睿翼带高级钥匙的电源开关操作原理（如图3所示）：

不插入钥匙，在车辆内有高级钥匙，通过控制按钮启动电源可在关闭→“ACC” →“ON” →关闭之间切换。
      1．不踩下离合器踏板（MTX）／制动踏板（ATX）按按钮启动。
      2．向无钥匙控制单元输入按钮启动开关信号。
      3．无钥匙控制单元通过车内所有无钥匙天线发送一个请求信号。
      4．高级钥匙接收内部天线输出的请求信号和传送ID数据至无钥匙接收器。
      5．无钥匙接收器发送收到的ID数据至无钥匙控制单元。
      6．无钥匙控制单元确定车内有新的高级钥匙时，会释放转向锁装置并将点火开关切换到“ACC”。
    ----若经过ID检查不可接受（原因是未编程高级钥匙或高级钥匙的电池耗尽），则不使转向锁装置解锁，仪表组内的遥控钥匙警示灯（红色）以及按钮启动功能指示灯点亮，表明不可操作启动按钮启动功能。
    ----对于装有防盗锁止系统的车，将点火开关打开时即进行ID检验。若检查成功，则允许启动发动机。
    ----若转向轴有压力使转向锁装置释放失败，则仪表组内的蜂鸣器启动，电动转向锁指示灯（唬拍色）闪烁。
    7．若未踩下离合器踏板（MT）／或制动踏板（AT）时按下按钮启动功能，则点火开关从“ACC”挡切换至"ON"挡。
    踩下离合器踏板（MT）或者制动踏板（AT）时或点火开关挡位处于“OFF”、“ACC”或“ON”时，若按下按钮启动功能，则发动机启动。

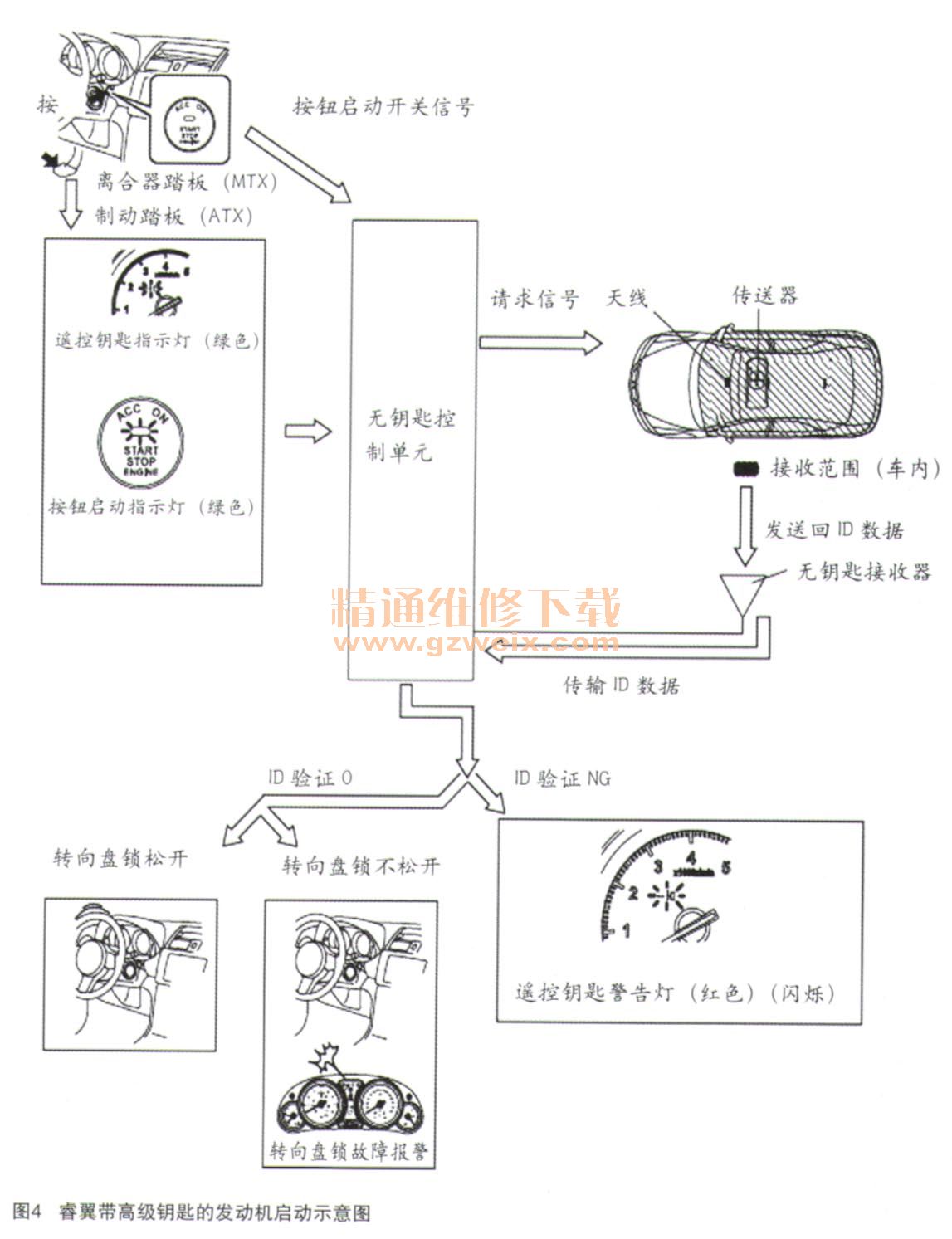

    睿翼带高级钥匙的发动机启动原理（如图4所示）：

    带高级钥匙且未插入钥匙时，可操作按钮启动功能以启动发动机。
    1．踩下离合器踏板（MTX） /制动踏板（ATX）时，离合器踏板（MTX）／制动踏板（ATX）信号向无钥匙控制单元输入。
    若无钥匙控制单元确定可启动发动机，则仪表组内的无钥匙指示幻（绿色）点亮，按钮启动功能指示灯（绿色）闪烁。
   2. 按下按钮启动功能时，对无钥匙控制单元输入一个按钮启动开关信号。
    3．无钥匙控制单元通过车内所有无钥匙天线发送一个请求信号。
    4．高级钥匙接收内部天线输出的请求信号和传送ID数据至无钥匙接收器。
    5．无钥匙接收器发送收到的ID数据至无钥匙控制单元。
    6．当车内有新的高级钥匙时，无钥匙控制单元使转向锁装置解锁，发动机启动。
    ----若经过ID检查不可接受（原因是未编程高级钥匙或高级钥匙的电池耗尽），则不使转向锁装置解锁，遥控钥匙警示灯（红色）以及按钮启动功能指示灯（红色）闪烁，表明不可操作启动按钮启动功能。
    ----若转向轴有压力使转向锁装置释放失败，则仪表组内的蜂鸣器启动，电动转向锁指示灯（唬拍色）闪烁。
    当转向锁单元或无钥匙控制单元出现故障时，会导致转向锁控制失灵，系统无法识别转向锁是否打开。
    此时，如果无钥匙控制单元仍然控制继电器闭合（ACC、ON、ST）。接通电源、启动点火，可能发生危险。

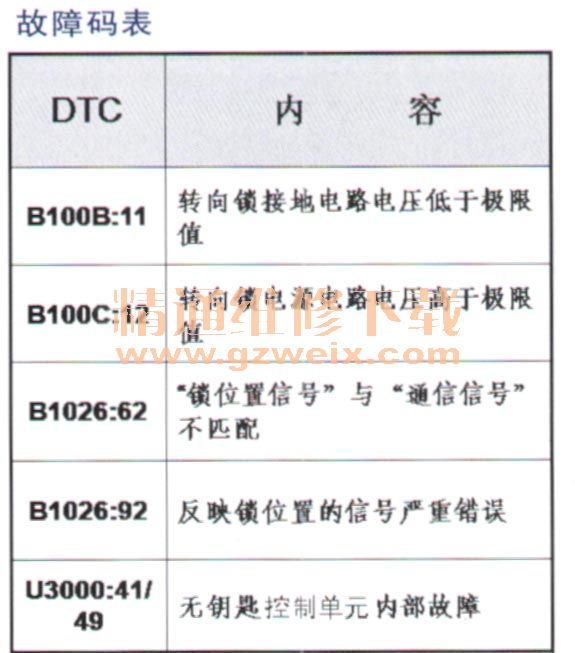

    因此，当监测到如表所示5个故障代码时，系统控制继电器停止动作，即无法进入点火开关“ON”状态。

    1．即使故障消除，如果未清除故障代码（确认故障修复），点火次数和时间也会受限制；
    2．修复故障之后，清除故障代码，需检验转向锁的动作鱿否则点火次数和时间仍然会受限制；

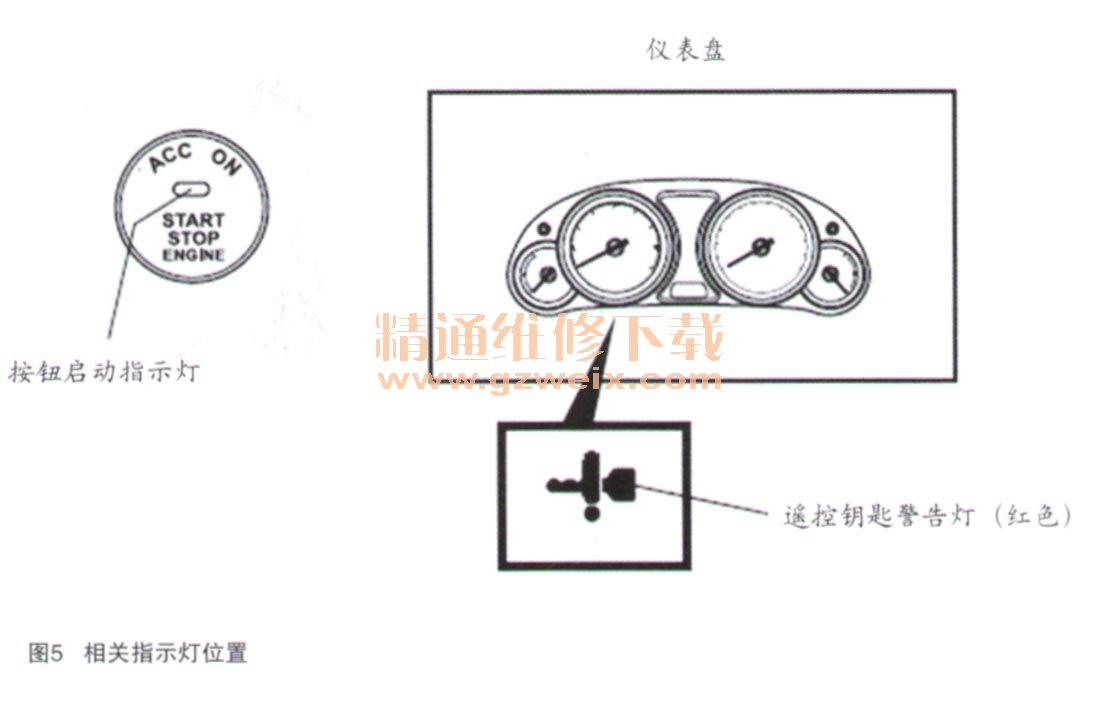

    说明：系统进入故障保护功能时，无钥匙报警灯和按钮启动指示灯按如下情况点亮（如图5所示）：

    1．点火开关“OFF”时踩下离合器踏板（MT）或制动踏板（AT）时，两灯均点亮（红色）。
    2．点火开关切换至“ACC”或“ON”时，两灯持续点亮（红色）。

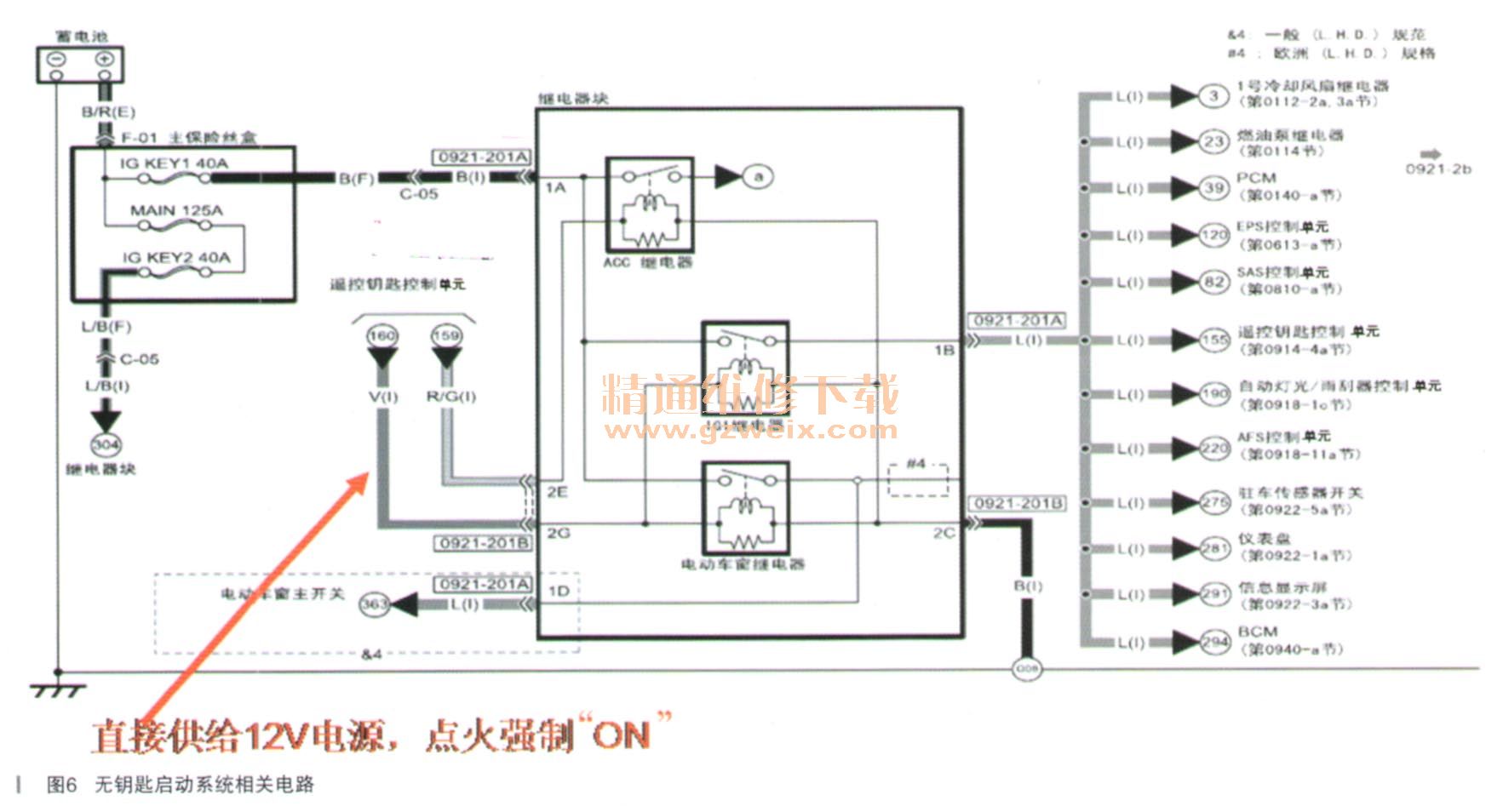

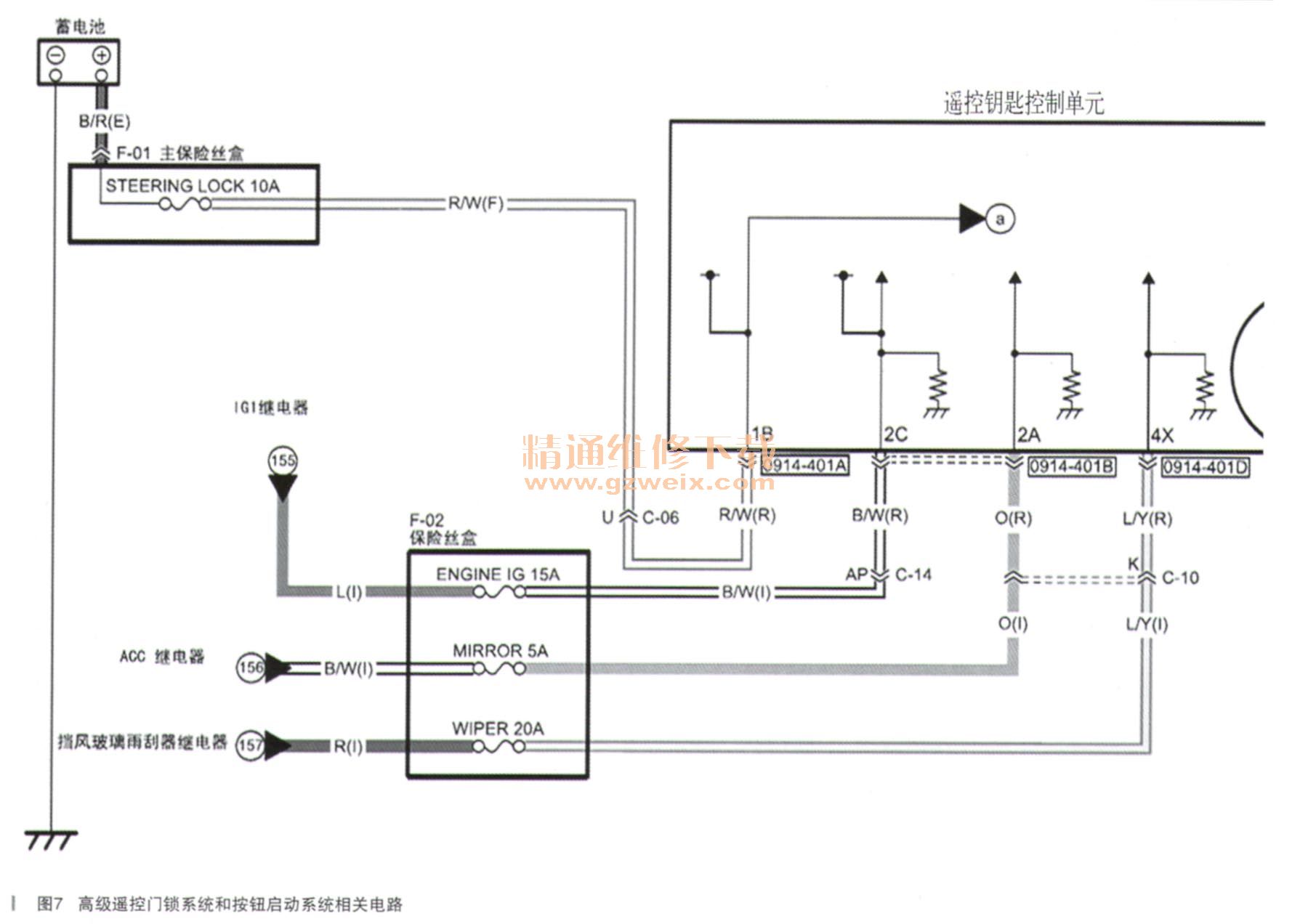

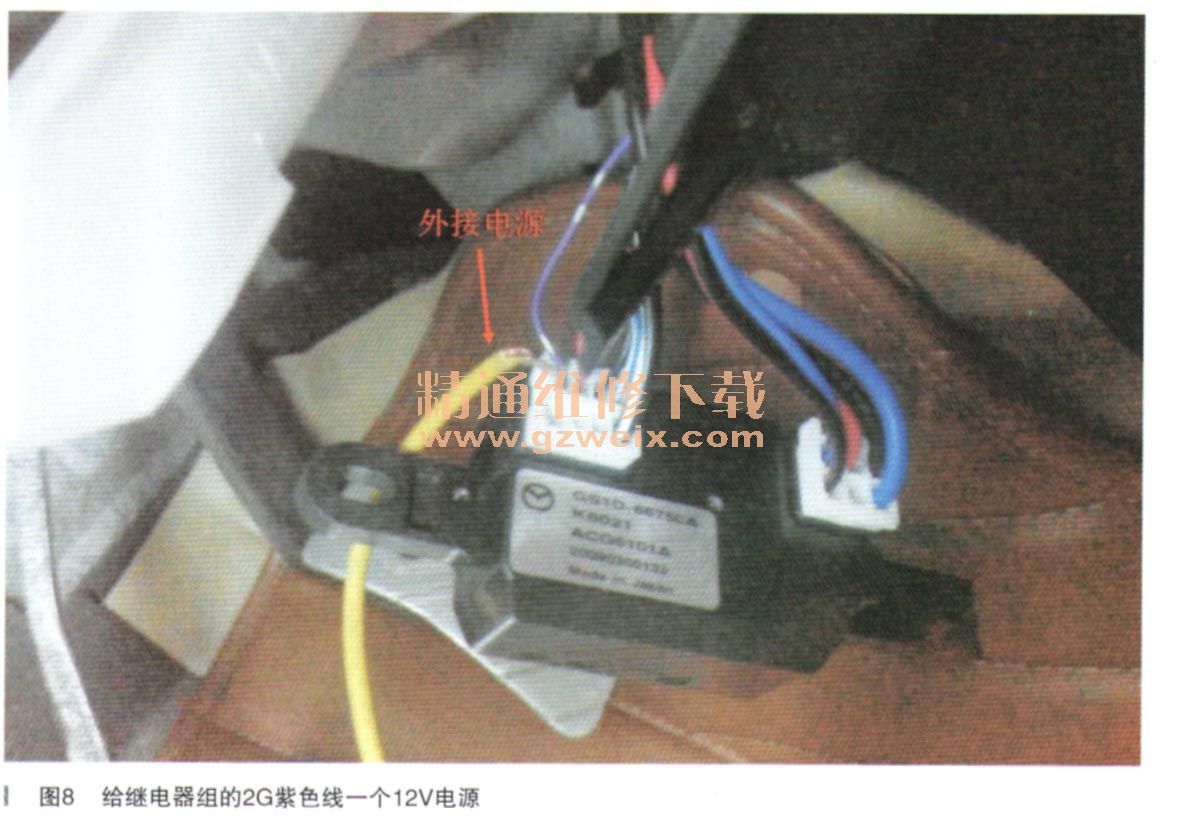

    从以上原理和结构分析可看出，整个系统部件比较多，而且由于点火开关无法“ON”，不能用VCM诊断仪读取系统的故障代码，决定先把点火“ON”了再说。查阅电路图（如图6、图7所示），发现该车的ACC继电器、JG1继电器、IG2继电器为一个继电器组，找到该继电器组，从蓄电池正极直接供给编号为2G的紫色线一个12V电源（如图8所示），此时仪表灯点亮，点火被强制“ON”。用VCM诊断仪进入车辆所有系统，读取故障码后再清除所有故障码，发现只有PCM内存有“P1260:00防盗锁止系统故障“的故障码，该故障码的含义是仪表组检测到一个启动锁止安全系统的故障。此时再踩下制动踏板，按下启动按钮，发现车辆可以顺利启动，启动过后再次执行清除PCM故障码内容，可以顺利清除。





    事后发现驾驶员侧车门锁芯有撬过的痕迹，应该是有人非法进入车内，从而引发了防盗系统进入了保护模式而造成的无法启动的故障。
