一、电控燃油喷射系统的组成

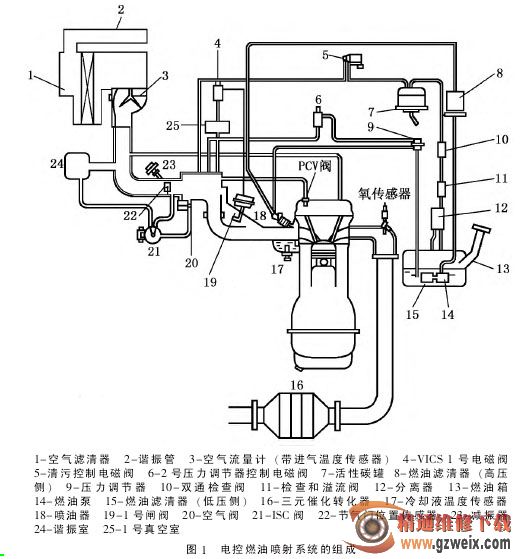

马自达福美来轿车发动机配备的是电控多点燃油喷射系统，该系统的组成如图 1 所示。
二、电控燃油喷射系统的故障码
1．故障码的读取与清除

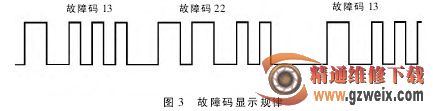

如图2 所示，用专用工具短接诊断插座的TEN 端子和 GND 端子，然后接通点火开关（不起动发动机），若系统有故障，发动机故障指示灯会闪烁显示故障码，长闪的次数为故障码的十位数，短闪的次数为故障码的个位数（如图3 所示），若有多个故障码，则按从小到大的顺序逐个显示。
故障码全部显示完毕后，关闭点火开关，拆下蓄电池负极导线，踏下制动踏板 20s 以上，便可清除故障码。
2．电控燃油喷射系统故障码表

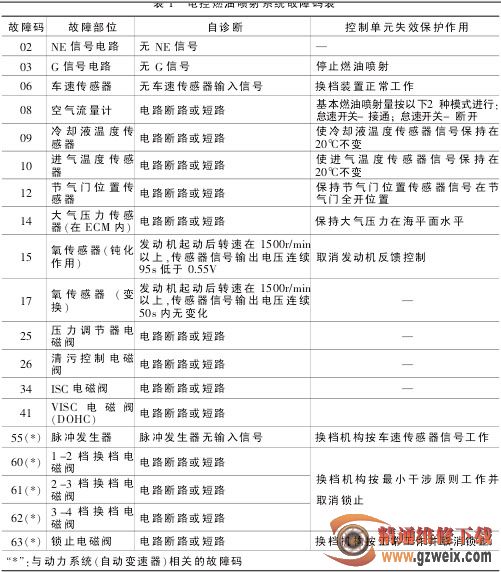

马自达福美来轿车电控燃油喷射系统的故障码表如表 1 所示。
1．燃油系统的故障诊断
1）检查燃油泵的工作情况
如图 4 所示，在诊断插座的＋B端子和 F/P 端子之间安装跨接线，接通点火开关，然后查听燃油泵有无运转声，并用手指检查靠近燃油滤清器的燃油管是否有压力感，若燃油泵有运转声且燃油管有压力感，说明燃油泵工作，可断开点火开关，拆下跨接线。
