客户反映:该车打开点火开关,仪表不亮,档位无法移动,电子手刹无法解锁,无法起动车辆。
技术评估:
1.确认故障现象存在,接上充电器,连接PIWIS检测仪读取相关故障代码,网关:000403配电器继电器端子 30F和C11007端子15不可靠(该故障码状态不存在)。
2. PIWIS故障码端子15,检查后备箱电源分配器处端子15处继电器(分流器F1)检查供电正常;根据电路图, 由于端子30F,分流器F7,连接到。C/DC转换器,不排除其有故障,更换转换器后故障依旧。

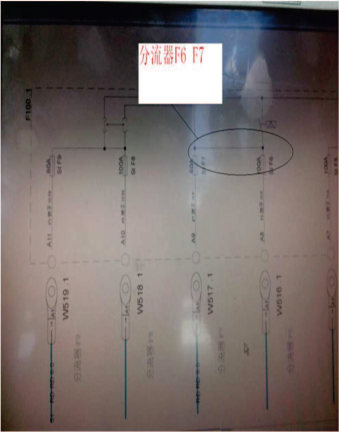

3.用万用表测分流器F6, F7,电压值为零。根据电路图F6, F7控制转向柱开关、组合仪表、P、座椅调节、
TPM等,这符合该故障现象,而且除F6, F7以外其它的电压均在12. 5V左右,说明分流器F6, F7供电不正常。

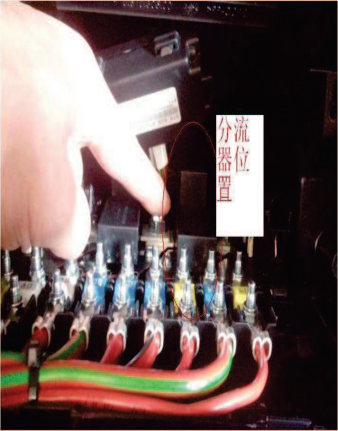

4.用万用表测电源分配器中F6, F7处的切断继电器电阻无穷大,而对比其它车辆电阻为0.2欧姆左右,则表明该车切断继电器一直保持切断状态,导致端子30F- 没电;换上一个切断继电器后,故障排除;综上为电源分配器中的切断继电器故障
原因:由于切断继电器故障致使转向柱和组合仪表无电源,导致故障产生。
解决方案:更换电源分配器中的切断继电器。
