一辆路虎神行者二。该车开门时，中央显示屏等点亮，关门后灯灭。
    故障诊断：根据客户描述，怀疑电动踏板开关背景灯线路与小灯线路连接错误，检查安装踏板时候动的所有线路。
    初步怀疑背景灯线路连接错误，部分背景灯线路与室内灯线路连接；加装导航时候线路连接错误；CJB模块控制错误。上述3种情况逐一排除，连接SDD读取故障码没有可用的故障码。

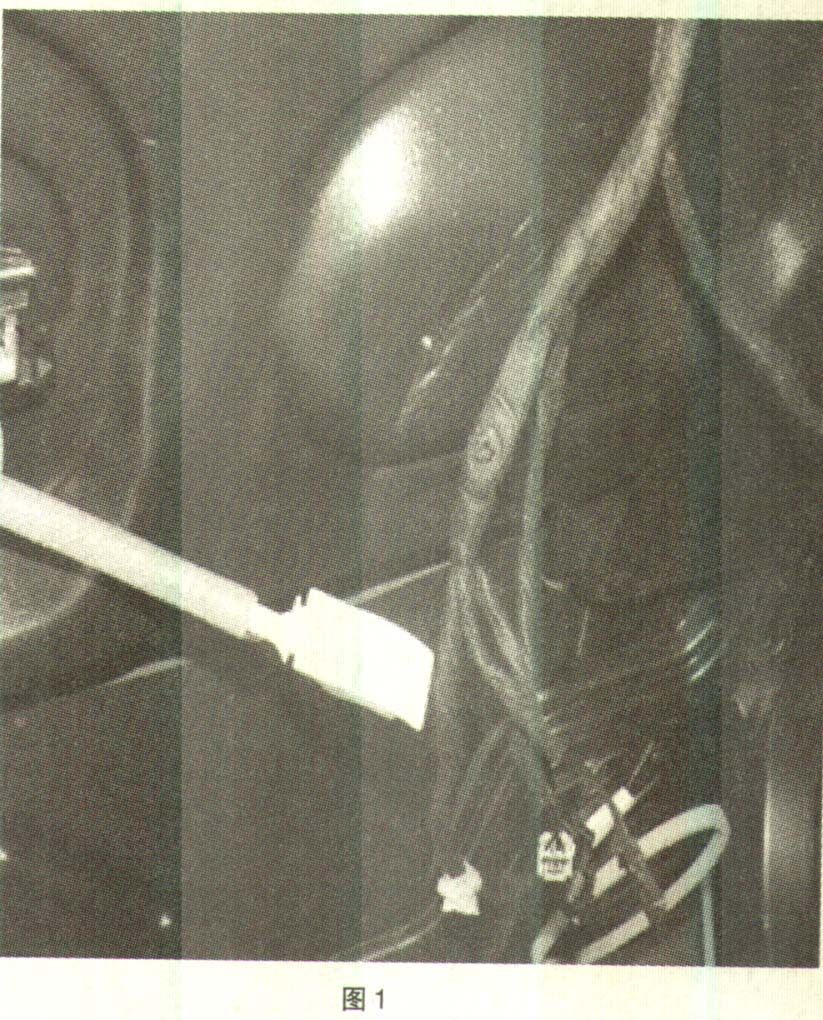

    刷新CJB模块，看是否属于程序问题，刷新后故障依旧，检查导航线路，无异常，最终确定还是背景灯和室内灯线路出现故障。参考电路图，断开背景灯输出电路C0586-32脚，测量与室内灯电路发现常通，对地测量无阻止。锁定故障点就是室内灯电路和背景灯电路中间联通，可是车上这两个灯的线路到处都是，只有一个一个的去排查，最后排查到左挂挡机构、地形反馈系统等指示灯点亮后门的时候发现了故障点，拆开门里板检查发现线束被螺丝钉穿透，导致这两个灯的线路导通，如图1所示。

    故障总结：故障出现在客户安装踏板后，引发故障原因联想，最终还是通过故障现象实质分析查找到故障根源。
