路虎发现四倒车雷达不工作检修
来源:本站整理  作者:佚名  2019-07-03 13:01:44

    一辆行驶里程约13.8万km的2011年路虎发现四。该车有时候挂倒挡或前进挡时,雷达系统不工作。

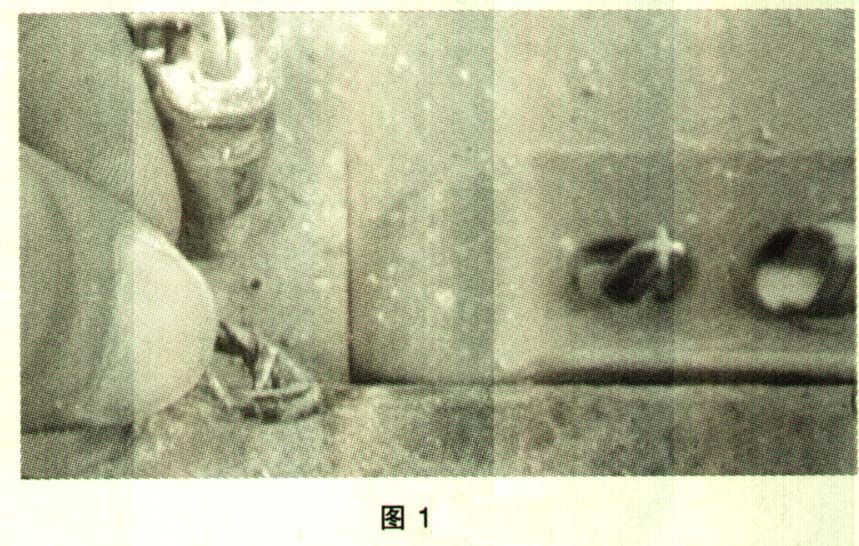

    故障诊断:SDD检测有相关故障码,BIB57-11前传感器电源电路对地短路;BIB58-11后传感器电源电路对地短路。参考线路图,发现前面和后面雷达的线路是单独分开的,前面4个雷达点电源线为同一根线供电,对地线也是为同一根线对地,只有信号线为每个雷达单独有一根线反馈(后面的雷达线路也是跟前面的一样)。而前后雷达的故障码同时出现,且为电源电路对地短路,应该怀疑为公共的地方出现了问题。用万用表测量前后雷达的电源线,都是没有电源输出,对地电阻为无穷大。而两者公共的地方就是模块了,于是查看模块电源供电线,有12V的电压供应,再查看模块对地,电阻为0Ω,都正常,那只有模块内部的问题了,于是更换了驻车辅助模块,消除故障码,试车系统工作正常。于是装好所拆零件,进行路试,没多远,雷达又不工作了,问题还是没有解决,再查看故障码,与原来的一样,反复紧固插头,系统一会正常,一会失效,有点郁闷了!于是请教技术工程师,经工程师一说,原来实际上的前后雷达电源线并不是分开的,而是在控制模块内部为并联关系的,只是在电路图上没有画出来。当其中一个雷达的电源线搭铁后,也就是前后所有的雷达电源都搭铁短路了,故会出现前后雷达电源对地短路的故障。于是重整思路,拆检前后保险杠检查,在检查到后杠时,发现左后外雷达的电源线给磨破了皮(如图1所示),与后面保险杠接触短路了。修复好线束,重新装好试车,故障未见重现。
