使用元征X-431 PRO3S更换2013年三菱劲炫车身模块
来源:汽车维修与保养  作者:佚名  2017-05-15 09:43:15

    实测车型
    一辆2013款三菱(MITSUBISHI)劲炫搭载4A92发动机,在更换车身ECU后故障报告显示故障:B222C编码不完全、B2206底盘号错误/不匹配,使用X-431 PR03S对该车进行更换车身模块操作。
    功能描述
    车辆更换ECU后,执行编码功能成功将旧ECU信息写入新ECU. 1.编码信息和拷贝(将旧ECU的信息进行保存,再将此信息通过执行“车上编码”写入到新ECU上)。 2.车上编码(执行此功能之前,必须先通过执行“编码信息和拷贝”,保存旧ECU的信息)。3.选项编码信息(查询旧ECU的信息,进行拍照保存)。4.选项编码(若选项编码中的信息与实际车辆状态异常,可执行相应选项更改异常状态)。
    注意事项
    必须在更换ECU之前执行“编码信息和拷贝”,更换ECU之后才执行“车上编码”,否则功能执行失败,无法清除故障。操作说明
    1.选择区域。2.选择一般地区旧thers)。3.选择车型(劲炫/OUTLANDER SPORT/RVR)。4.选择年款(2013)。5.选择类型(GA1W)。6.选择级别(XNSHLC)。7.系统选择(SystemSelection)。8.选择电子时钟警报控制系统ETACS。9.此车已更换新的ECU,执行“读故障码”功能时出现以下故障码(图1)。10.安装原车旧的ECU,依次选择菜单至“编码”菜单,点击“编码信息和拷贝”,编码信息内容。

    11.点击执行,弹出提示信息“如果ECU有报告任何故障码,则请在保存前诊断和修理。是否确定继续?”
    12.确认满足上一步提示信息的条件,点击“是”,提示编码信息保存完成。
    13.保持原车旧ECU连接状态,再依次选择菜单至“编码”菜单,点击“选项编码信息”查看当前ECU的选项编码信息,可以拍照记录当前信息以便后续对比(图2,部分信息)。

    14.执行“编码信息和拷贝”与“选项编码信息”后,将旧ECU取下装上新的ECU,再依次选择菜单至“编码”菜单,点击“车上编码”,提示先执行编码信息和拷贝,提示先装上ECU
    15.确认满足上一步提示信息,根据实际车架号输入(图3)。

    16.确认信息无误,点击执行编码,随后提示写入成功。
    17.此时读取故障,若无故障码,操作结束。若存在故障码,需要进行“选项编码”,进行激活相关的部件。
    18点击“选项编码”提示车辆安装好ECU

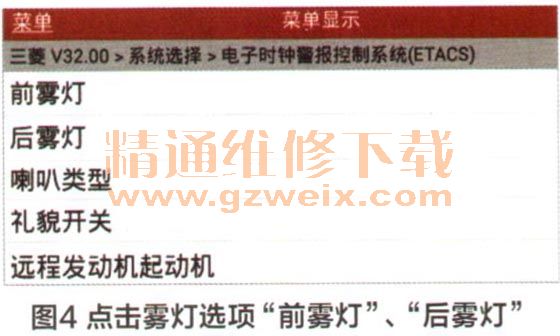

    19.确认满足选项编码的条件,选择所需执行选项,通过查看“选项编码信息”发现雾灯状态异常,雾灯不能打开,点击雾灯选项“前雾灯”、“后雾灯”(图4)。

    20.前雾灯状态选项,更改状态提示当前状态,确认修改点击“确定”,执行成功。
    21.后雾灯状态选项,更改状态提示当前状态,确认修改点击“确定”,执行成功。
    22.成功执行选项编码后,点击查看选项编码信息,查看修改后的状态(图5),对比修改前状态。

    23.读取故障,无故障码,操作结束。
    相关资料:2011年三菱劲炫(ASX)原厂维修手册
