（6）钥匙未锁警告开关电路故障检修

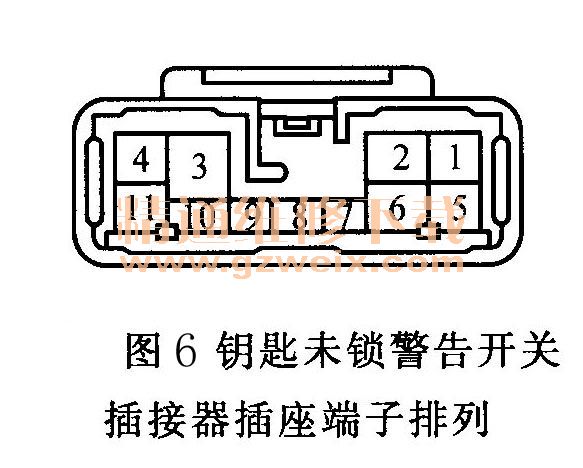

    拔下钥匙未锁警告开关插接器，测量开关端子的通断性，插接器插座各端子排列如图6所示。在钥匙插入锁芯时，开关插接器的9、10号端子接通，钥匙拔出时9、10号端子断开。如果开关通断情况不正常，更换钥匙未锁警告开关；如果开关通断情况正常，则需检修钥匙未锁警告开关连接线路。

    （7）前车门锁电动机位置开关电路故障检修

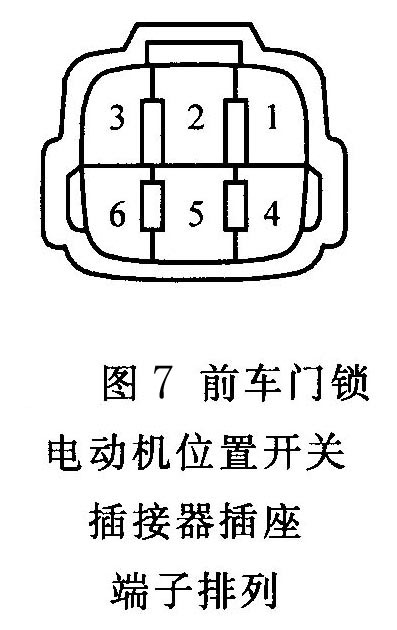

    拔下前车门锁电动机位置开关插接器（门锁电动机位置开关内），插接器各端子排列如图7所示。测量开关1、4号端子之间的通断性，在车门开锁位置时，开关插接器的1、4号端子接通，在车门锁住位置时，1、4号端子断开。如果开关通断情况异常，更换前车门锁电动机位置开关；如果开关通断情况正常，则需检修前车门锁电动机位置开关连接线路。

    （8）行李箱门开启器开关电路故障检修

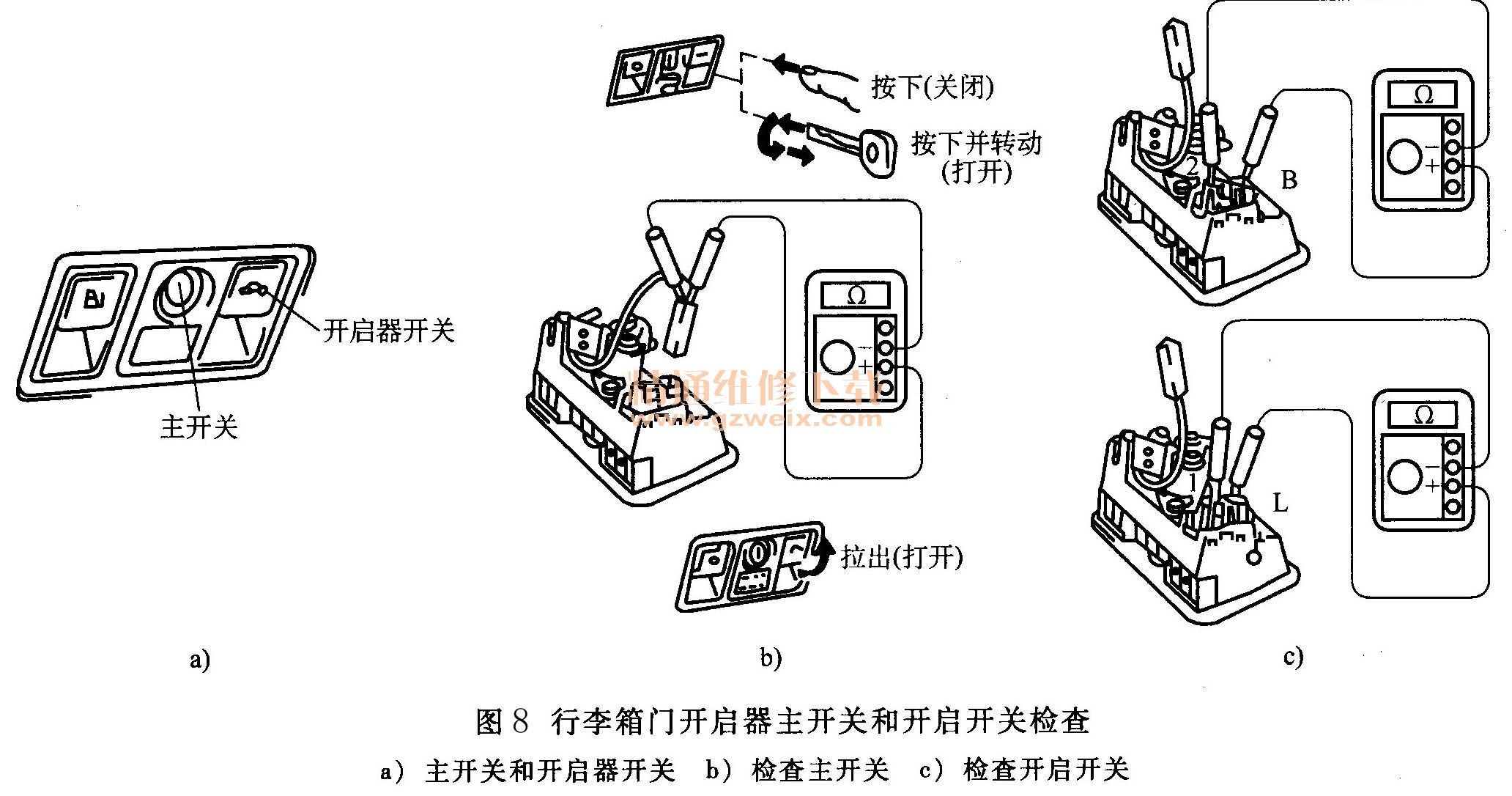

    行李箱门开启器的主开关（图8a）被推进去时断开，拉出来时接通。只有当主开关和开启开关同时接通时，控制器才激励行李箱门开启器电磁线圈。

    1）检测主开关。拔下主开关插接器和开启开关插接器，测量主开关插接器1、2号端子的通断性（图8b），钥匙推入并转动，1、2端子之间接通。
    2）检测开启开关。测量开启开关端子的通断性（图8c），开启开关拉起时2、B及1、 L端子接通，开关断开时，2、B端子接通。
    如果上述通断情况检查为不正常，更换行李箱门开启器的主开关和（或）开启开关；如果通断情况正常，则需检修行李箱门开启器开关连接线路。
    （9）门控灯开关电路故障检修

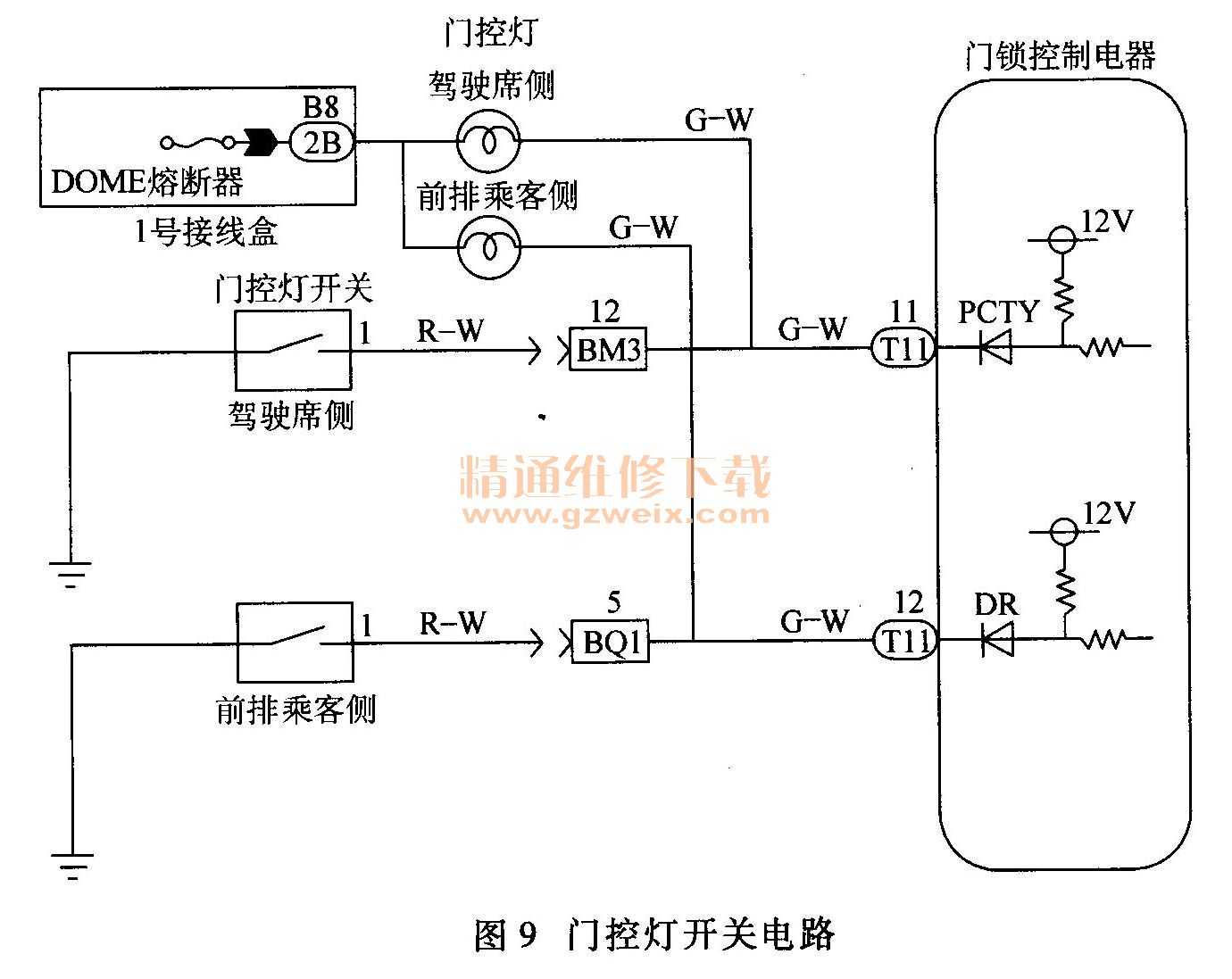

    门控灯开关电路如图9所示。检查门控灯的工作情况：每扇前车门打开时，其门控灯应亮，关闭前车门时，门控灯应熄灭。如果门控灯亮灭情况不正常，检修门控灯连接线路和门控灯开关连接线路，若线路连接均为良好，则更换门控灯开关。

    （10）点火开关电路
    1）拔下中央门锁控制器插接器，并接通点火开关，测量插接器（线束侧）2号端子与搭铁之间的电压，应为蓄电池电压。如果电压正常，则说明点火开关电路无故障；如果无蓄电池电压，则进行下一步检查。
    2）拆下1号接线盒中的ECU-IG熔断器，检查其是否烧断。如果已烧断，更换ECU-IG熔断器，并检查连接ECU-IG熔断器的线路有无短路故障；如果ECU-IG熔断器正常，则需检修控制器IG端子至点火开关之间的连接线路。
