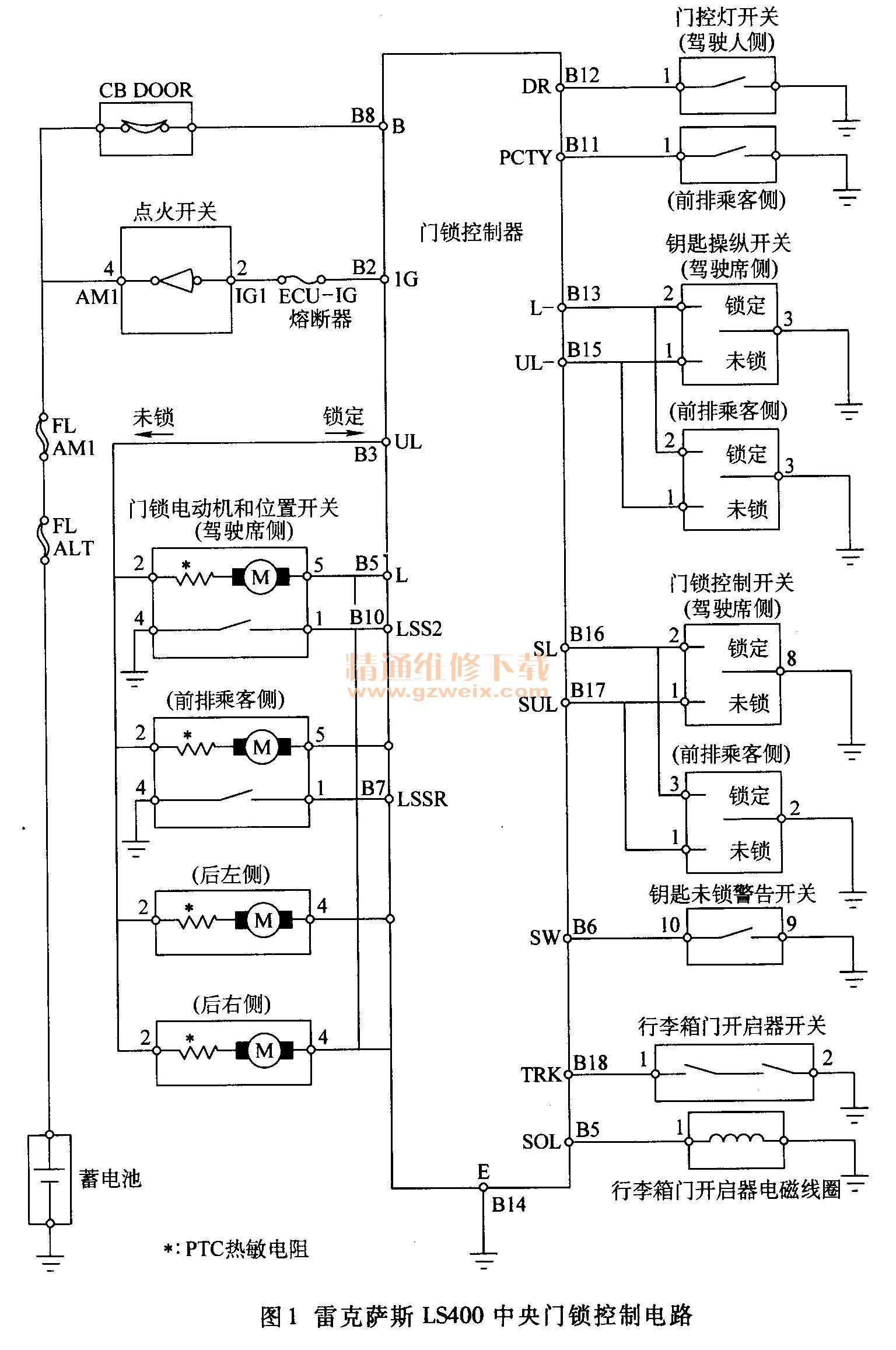

由于中央控制电动门锁操作方便，安全可靠，且可以与电子防盗系统配合使用，因此，构成了电子防盗系统的一部分。现以典型的中央门锁控制电路（图1）为例，介绍中央门锁系统电路的故障检修方法。

    1．电路结构特点
    该车的中央门锁控制继电器及门锁控制电路集成在一个控制盒内，控制器通过18脚的插接器与电源、各开关及门锁开关执行器连接。车门锁执行器为电动机式，行李箱门开启器采用电磁式。电动机电路中串联了温度系数为正的热敏电阻，可以限制电动机的电流不致过大。两前车门锁执行器设有位置开关，产生门锁的位置信号，并输送给控制器。电源电路中设置断路器，用于门锁执行器及其线路的过载保护。

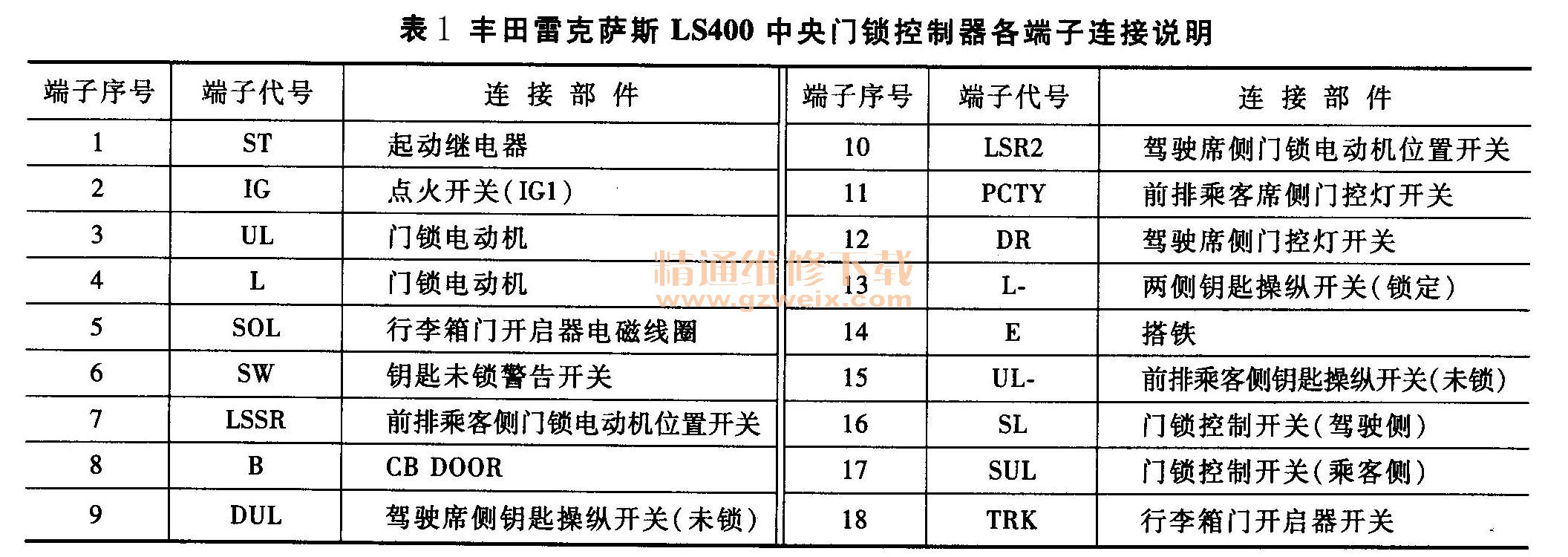

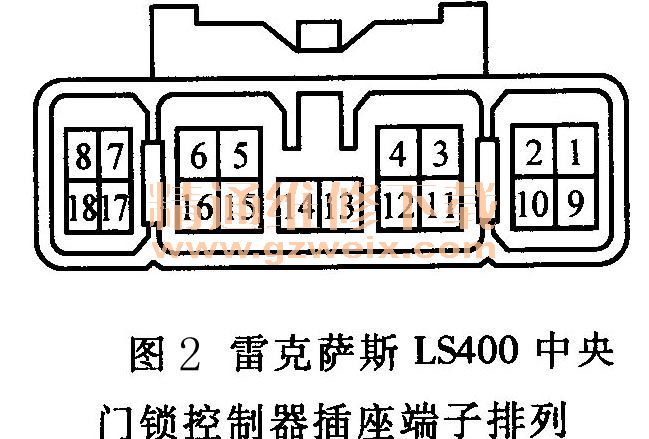

    中央门锁控制器18脚插接器的端子排列如图2所示，各端子的连接说明见表1。



    2．电路故障分析

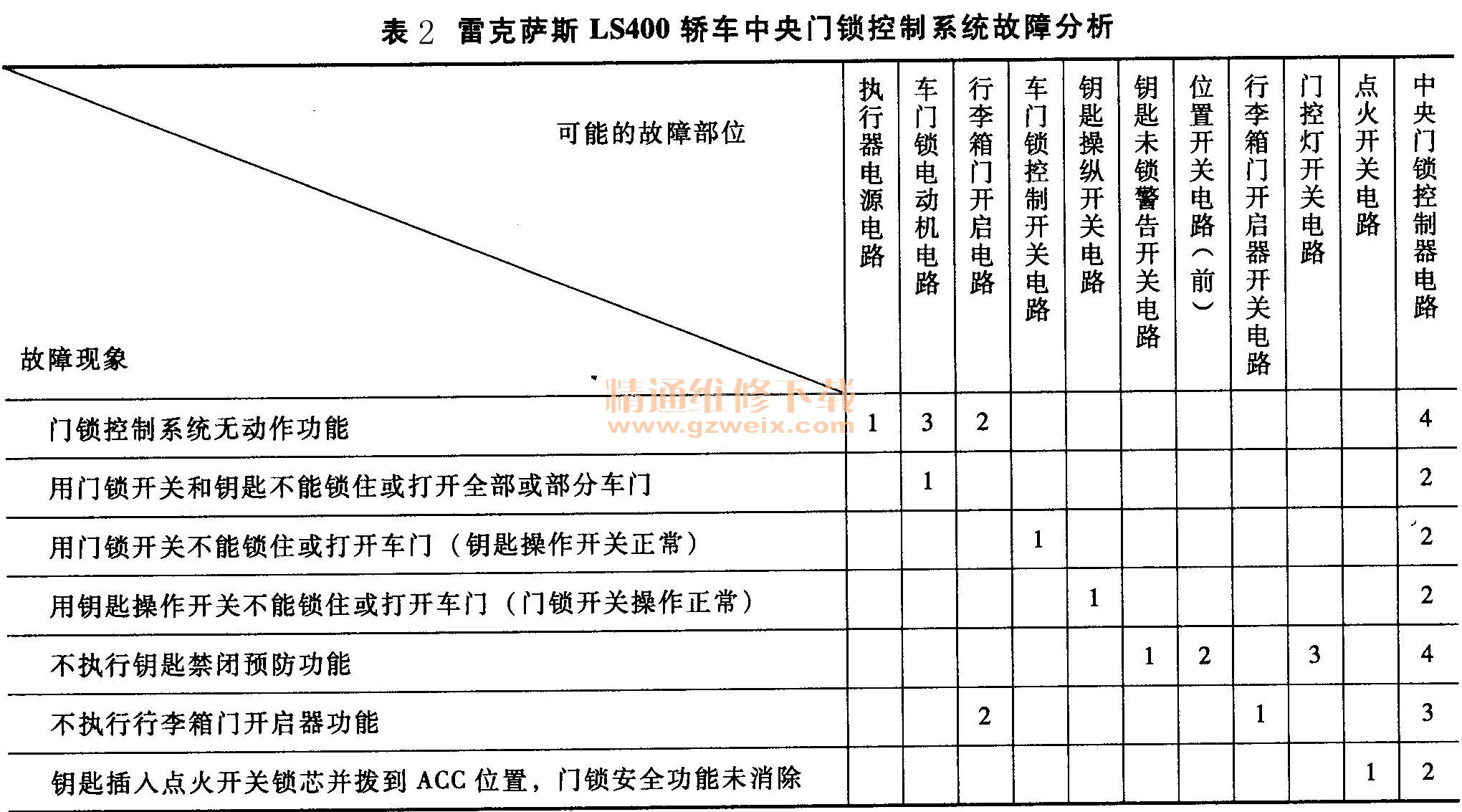

    雷克萨斯LS400轿车中央门锁控制系统各种故障现象可能的故障原因见表2。表中的数字表示故障检查的顺序。每一种故障现象均与中央门锁控制器有关，在故障检修时，先检查控制器以外的电路，如果其他电路均正常，而故障确实存在，则需检查或更换中央门锁控制器。

    3．电路故障检修
    （1）执行器电源电路故障检测
    1）拔下中央门锁控制器插接器，测量插接器的8号端子与搭铁之间的电压，应为蓄电池电压。如果电压正常，则说明执行器电源良好，若执行器不能动作，故障在执行器或控制器；如果无蓄电池电压，则进行下一步检测。
    2）取下1号接线盒中的DOOR断路器，用万用表电阻档检测其是否通路。如果不通，需检查执行器电路（车门锁电动机和行李箱门开启器）是否有短路而造成断路器断路；如果断路器通路，则需检查执行器电源线路连接。
    （2）车门锁电动机电路故障检修
    1）检查车门锁是否动作。将车门锁开关推向锁门或开门，应能听到门锁电动机动作的响声。如果没有响声，进行下一步检测。

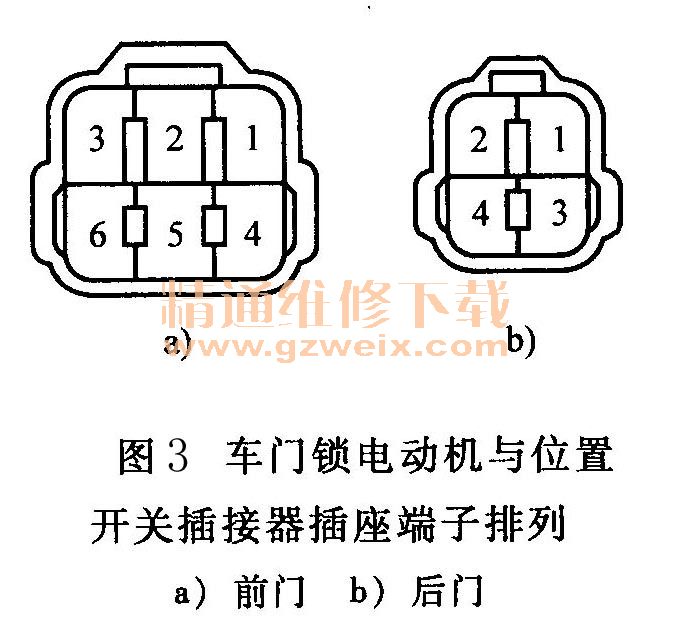

    2）拔下电动机插接器，其插座端子排列如图3所示。将蓄电池正极连接5号端子（前门）或4号端子（后门），蓄电池负极连接2号端子。此时，车门应处于锁止状态；再将蓄电池正负极换接，车门锁应处于开启状态。如果检查状态不正常，需更换车门锁电动机；如果检查状态正常，则需检修控制器继电器与电动机之间的线路。

    注意：蓄电池连接电动机检查应不超过2s。
    （3）行李箱门开启器电路故障检修
    拔下行李箱门开启器电磁线圈插接器，将蓄电池正极连接电磁线圈插接器端子，蓄电池负极连接电磁线圈壳体，开启器的轴应被拉入。如果不正常，更换开启器；如果正常，则检修控制器与开启器电磁线圈之间的连接线路。
    （4）车门锁控制开关电路故障检修

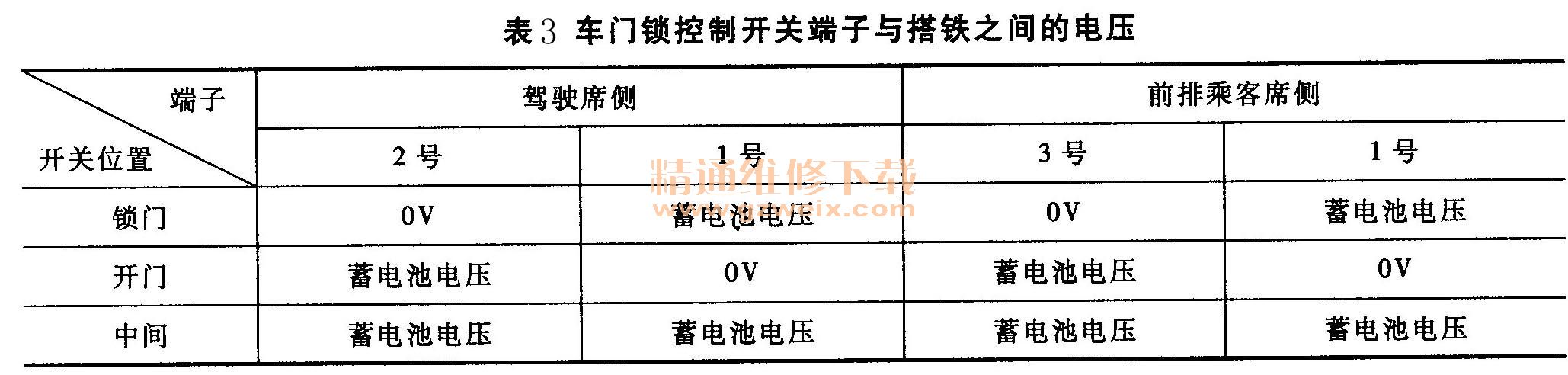

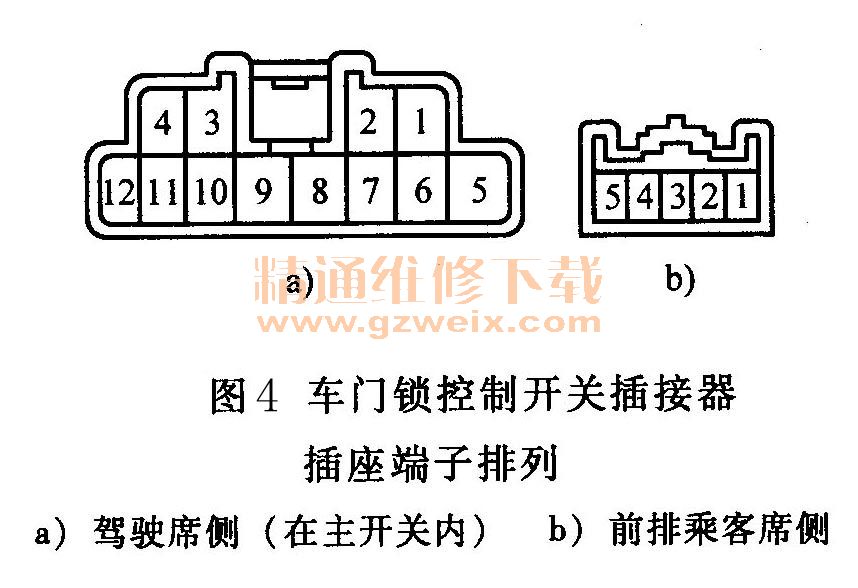

    1）检测车门锁控制开关相关端子的电压。拆下车门装饰和维修孔盖板，并接通点火开关，测量车门锁控制开关在锁门、开锁和中间位置时，其插接器端子与壳体之间的电压，车门锁开关插座端子排列如图4所示，正常电压见表3。如果电压不正常，进行下一步检测。


    2）检测车门锁控制开关。拔下车门锁控制开关插接器，测量开关的通断性，正常情况见表4。

    如果开关通断情况异常，更换车门锁控制开关，如果通断情况正常，则需检修车门锁控制开关连接线路。
    （5）钥匙操纵开关电路故障检修

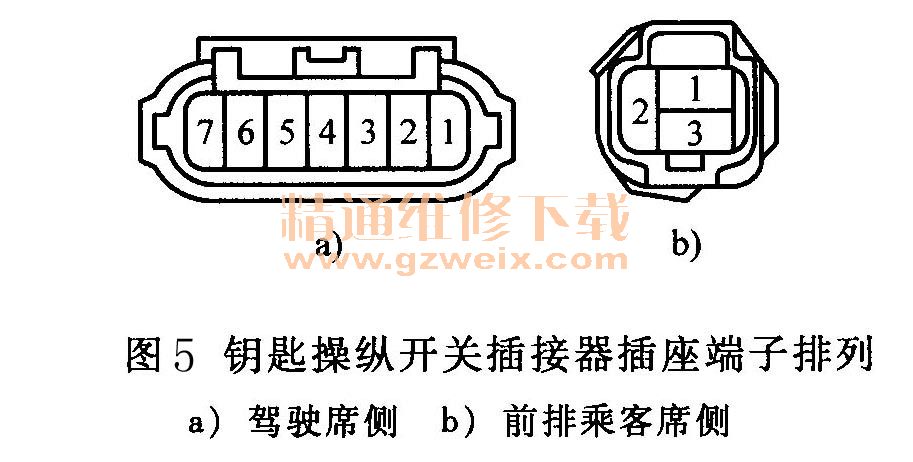

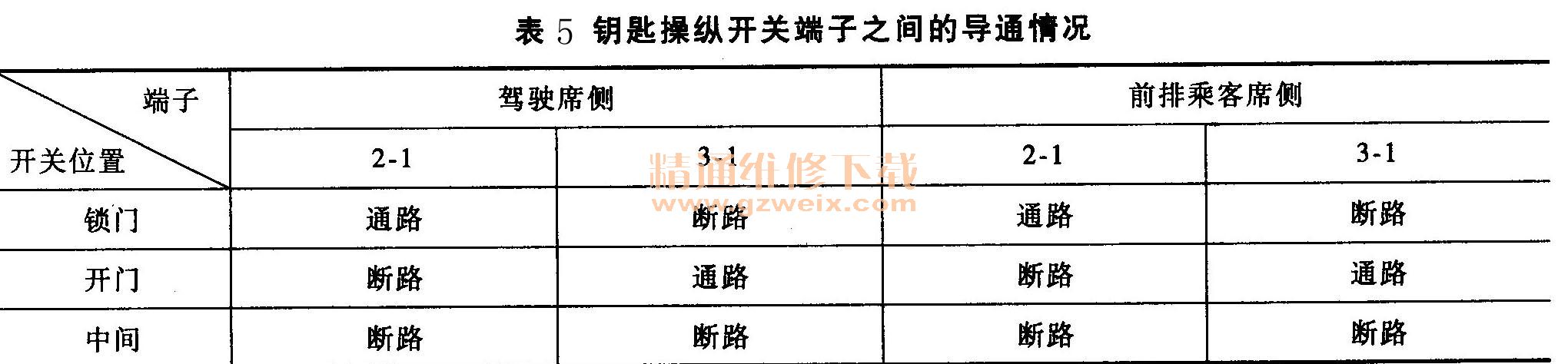

    拆下车门装饰和维修孔盖板，并拔下钥匙操纵开关插接器，插接器插座各端子排列如图5所示。测量开关的通断性，正常情况见表5。



    如果开关通断情况异常，更换钥匙操纵开关，如果通断情况正常，则需检查钥匙操纵开关连接线路。
