（4）防盗喇叭电路故障检修

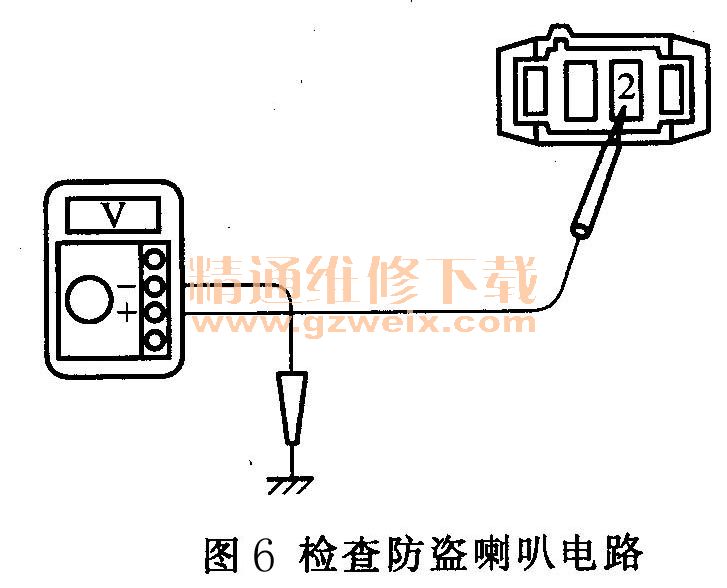

    1）检查防盗喇叭电源电压。拔下防盗喇叭插接器，测量插接器（线束侧）2号端子与搭铁之间的电压（图6），应为蓄电池电压。如果无蓄电池电压，检修喇叭熔断器和与防盗喇叭之间的线路；如果电压正常，则进行下一步检查。

    2）检查防盗喇叭。将蓄电池的正极连接防盗喇叭的2号端子，蓄电池的负极连接1号端子，看喇叭是否发声。如果防盗喇叭不响，更换防盗喇叭；如果防盗喇叭响，则需检修防盗喇叭与ECU之间的线路，若线路也正常，则检查和更换中央门锁与防盗ECU。
    （5）前灯控制继电器电路故障检修
    在灯控开关（COMB SW）接通时前灯能亮（前灯继电器及其电源电路正常）的情况下，可按如下方法检查前灯继电器电路故障。

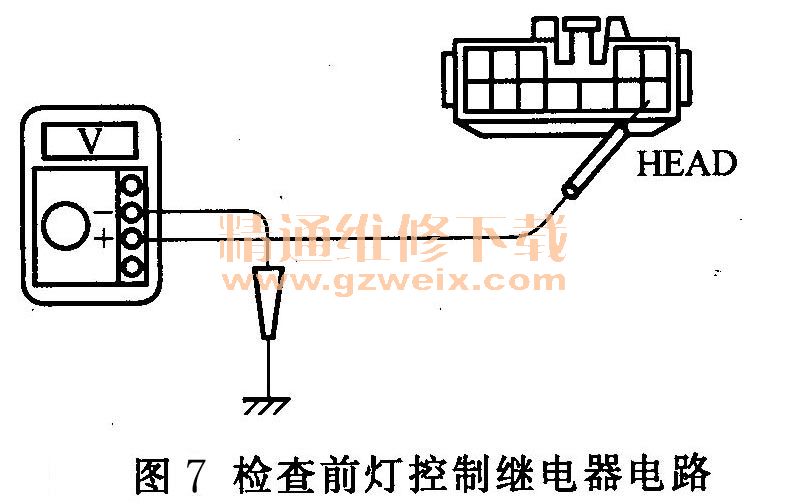

    拔下中控门锁与防盗ECU插接器，测量ECU插接器A（线束侧）12号端子HEAD与搭铁之间的电压（图 7），应为蓄电池电压。如果电压不正常，检查前灯控制继电器与ECU之间的连接线路；如果电压正常，但在防盗系统发出报警时前灯不闪烁，或在防盗系统未设定时前灯闪烁，就需检查或更换中控门锁与防盗ECU。

    （6）尾灯控制继电器电路故障检修
    在灯控开关（COMB SW）接通时尾灯能亮（尾灯继电器及其电源电路正常）的情况下，可按如下方法检查尾灯继电器电路故障。
    拔下中控门锁与防盗ECU插接器，测量ECU插接器A（线束侧）3号端子TAIL与搭铁之间的电压（图8），应为蓄电池电压。如果电压不正常，检查尾灯控制继电器与ECU之间的连接线路；如果电压正常，但在防盗系统发出报警时尾灯不闪烁，或在防盗系统未设定时尾灯闪烁，就需检查或更换中控门锁与防盗ECU。

 （7）点火开关电路故障检修
    1）检查点火开关电路熔断器。拆下1号接线盒中的ECU-IG和CIG熔断器，检测其是否导通。如果断路，需更换新的熔断器，并检查熔断器所保护的线路有无短路；如果熔断器正常，则进行下一步检查。
    2）检查中央门锁与防盗ECU的ACC、IG端子对搭铁电压。拔下中央门锁与防盗ECU插接器，接通点火开关（ON），分别测量中央门锁与防盗ECU插接器A（线束侧）的10号端子ACC及插接器B（线束侧）的2号端子IG与搭铁之间的电压，应均为蓄电池电压。如果电压不正常，需检查中央门锁与防盗ECU与点火开关之间的连接线路；如果电压正常，但点火开关转至ACC或IG位时防盗报警不能解除，则需检查或更换中央门锁与防盗ECU。
    （8）行李箱门钥匙操纵开关电路故障检修
    1）检查中央门锁与防盗ECU的BKUL端子对搭铁电压。点火开关转至ON，测量中央门锁与防盗ECU插接器A的4号BKUL端子与搭铁之间的电压，行李箱门钥匙不转时应为蓄电池电压，旋转至打开侧时应为0V。如果电压正常，说明行李箱钥匙操纵开关电路无故障；如果电压不正常，则进行下一步检查。
    2）检查行李箱门钥匙操纵开关。拔下行李箱门钥匙操纵开关插接器，检查开关的通断情况，钥匙转至打开侧时开关应导通，不转动时应断路。如果开关通断情况不正常，需更换行李箱门操纵开关；如果开关通断情况正常，需检修开关至搭铁、开关至ECU之间的连接线路，若线路正常，检查和更换中央门锁与防盗ECU。
    （9）行李箱门控灯开关电路故障检修
    1）检查行李箱门控灯工作情况。将行李箱门控灯开关按下时，行李箱门控灯应熄灭、不按时应亮。如果行李箱门控灯工作情况不正常，检修行李箱门控灯开关和灯电路；如果行李箱门控灯工作情况正常，则进行下一步检查。
    2）检查中央门锁与防盗ECU的BCTY端子对搭铁电压。点火开关转至ON，测量中央门锁与防盗ECU插接器A的9号BCTY端子与搭铁之间的电压，行李箱门控灯开关不按下时应为蓄电池电压，按下时应为0V。如果电压正常，说明行李箱门控灯开关电路无故障；如果电压不正常，则检查行李箱门控灯开关至中央门锁与防盗ECU之间的线路连接，若线路正常，检查和更换中央门锁与防盗ECU。
    （10）门控灯开关电路故障检修
    1）检查车门未关警告灯工作情况。在所有车门均关闭时，车门未关警告灯应熄灭，有车门未关时，车门未关警告灯应亮。如果车门未关警告灯工作情况不正常，检修门控灯开关和车门未关警告灯电路；如果车门未关警告灯工作情况正常，则进行下一步检查。
    2）检查中央门锁与防盗ECU的CTY端子对搭铁电压。点火开关转至ON，测量中央门锁与防盗ECU插接器A的7号CTY端子与搭铁之间的电压，按下所有门控灯开关（车门均关闭）时应为蓄电池电压，四扇车门只要有一扇门控灯开关未按下，测得的电压应为0V。如果电压正常，说明门控灯开关电路无故障；如果电压不正常，则检查门控灯开关至中央门锁与防盗ECU之间的线路连接，若线路正常，需检查和更换中央门锁与防盗ECU。
    （11）位置开关电路（后）故障检修
    1）检查中央门锁与防盗ECU的RRL端子对搭铁电压。点火开关转至ON，测量中央门锁与防盗ECU插接器A的11号RRL端子与搭铁之间的电压，门锁按钮按至锁住位置时应为蓄电池电压，按至打开位置时应为0V。如果电压正常，说明后车门位置开关电路无故障；如果电压不正常，则进行下一步检查。
    2）检查位置开关。拔下位置开关插接器，检查开关插接器1， 3端子之间的通断情况（图9），门锁按钮按至锁住位置时应不导通，按至打开位置时应导通。如果开关通断情况不正常，需更换后车门位置开关；如果开关通断情况正常，需检修开关至搭铁、开关至ECU之间的连接线路，若线路正常，需检查和更换中央门锁与防盗ECU。

    （12）发动机室盖控制灯开关电路故障检修
    1）检查中央门锁与防盗ECU的HOOD端子对搭铁电压。点火开关转至ON，测量中央门锁与防盗ECU插接器A的8号HOOD端子与搭铁之间的电压，发动机室盖锁锁住时应为蓄电池电压，打开时应为0V。如果电压正常，说明发动机室盖控制灯开关电路无故障；如果电压不正常，则进行下一步检查。
    2）检查发动机室盖控制灯开关。发动机室盖控制灯开关插接器，检查开关插接器1、3端子之间的通断情况（图10），发动机室盖锁锁住时应不导通，打开时应导通。如果开关通断情况不正常，需更换发动机室盖控制灯开关；如果开关通断情况正常，需检修开关至搭铁、开关至ECU之间的连接线路，若线路正常，需检查和更换中央门锁与防盗ECU。
