驱动CAN常见线路故障诊断与检修
来源:汽车维修  作者:佚名  2016-08-22 09:10:25

    二、常见线路故障诊断
    上面谈到的简易诊断方法,虽然用的工具简单,但其诊断详情却很难确定,CAN线路诊断必须通过示波器分析波形来确定详情,下面将与大家共同探讨几种常见CAN线路故障。

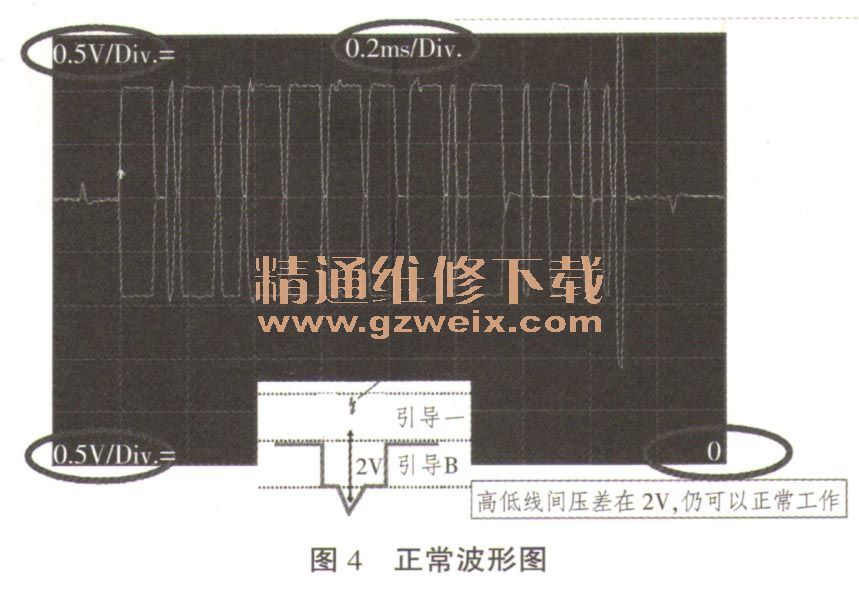

    正常波形图,如图4所示。其中4个圆圈分别表示:0.5V/Div表示1个竖格代表0.5V电压,0.2ms/Div表示1个横格耗时0.2ms、 0代表0V的起始线。上边的波形线为CAN-H,下边的波形线为CAN-L。文中如无特别说明,其波形图标识含义为本含义。

    故障1;CAN-H断路

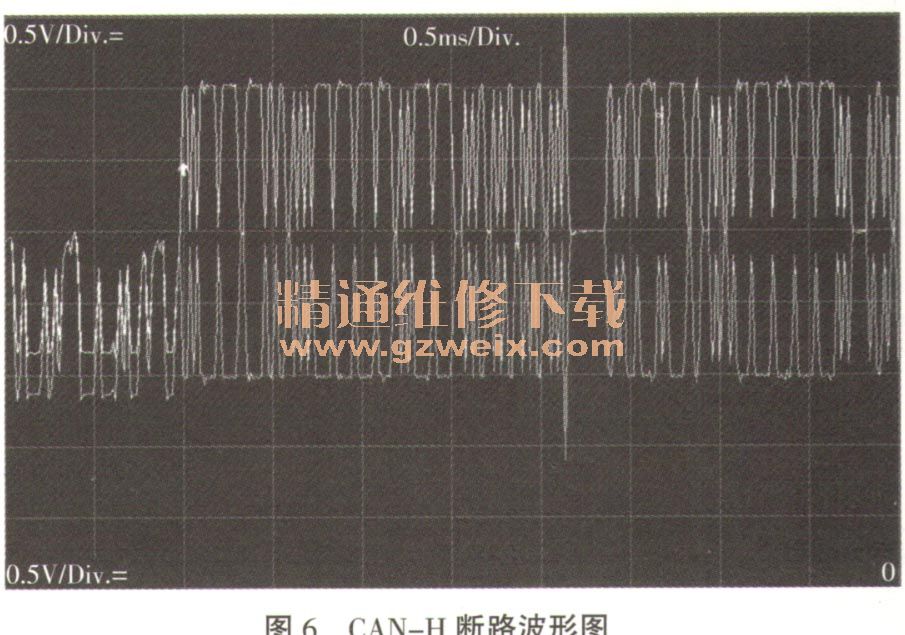

      示意图如图5所示,其波形图为图6所示。



    故障排除:通过查找CAN-H断路点进行维修排除。
    故障2:CAN-L断路
    示意图如图7所示,其波形图为图8所示。



    故障排除:通过查找CAN-L断路点进行维修排除。
    故障3 ; CAN-H内阻干扰

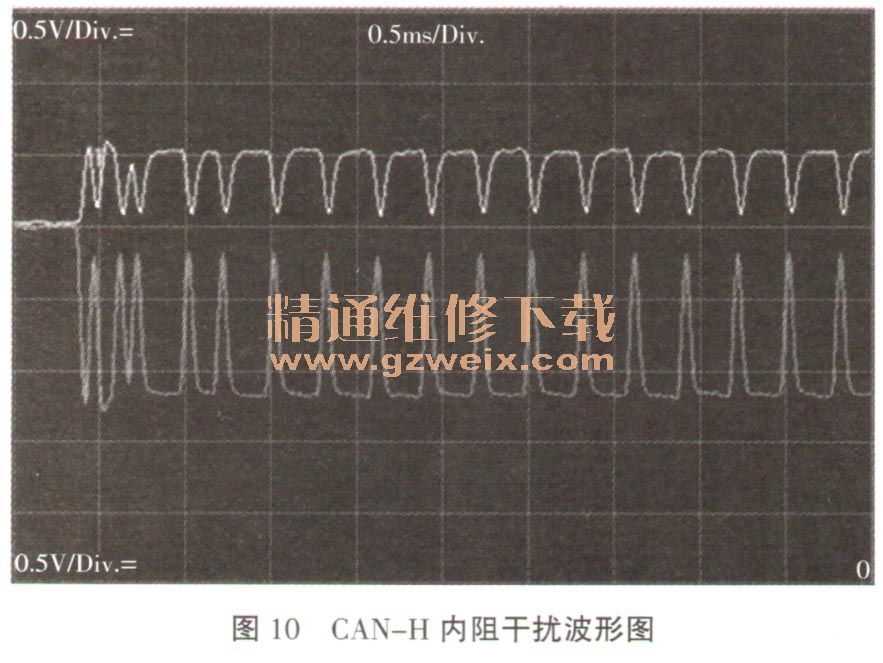

    示意图如图9所示,其波形图为图10所示。


上一页  [1] [2] [3] [4]  下一页
