驱动CAN常见线路故障诊断与检修
来源:汽车维修  作者:佚名  2016-08-22 09:10:25


    故障7:CAN-H对地短路

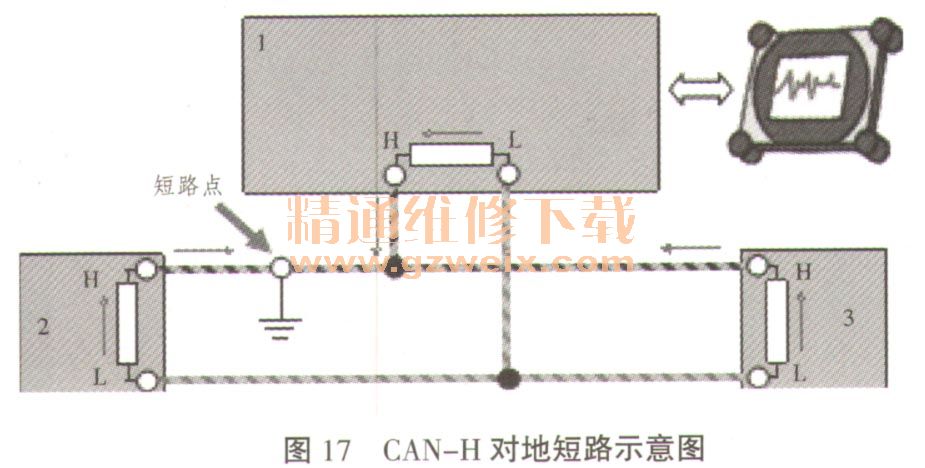

    示意图如图17所示,波形图如图18所示。



    故障排除:通过查找CAN-H对地短路点进行排除。
    故障8:CAN-L对地短路

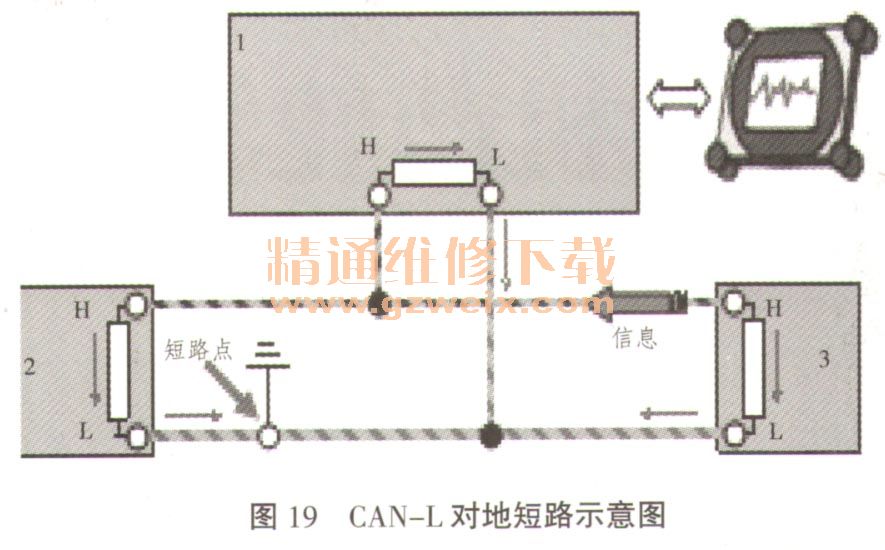

    示意图如图19所示,波形图如图20所示



    故障排除:通过查找CAN-L对地短路点进行排除。
    故障9:高低线交叉连接

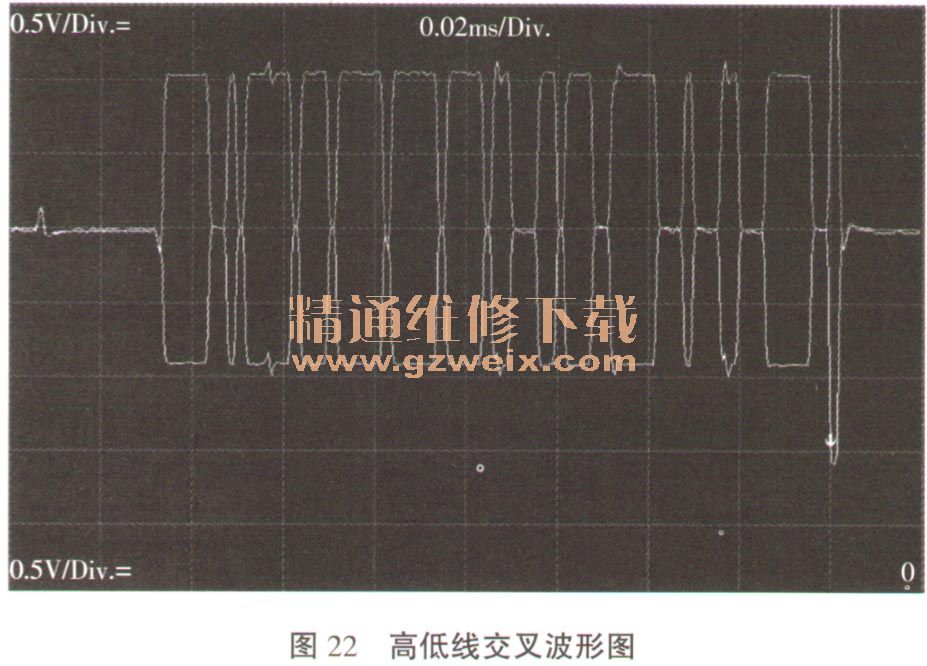

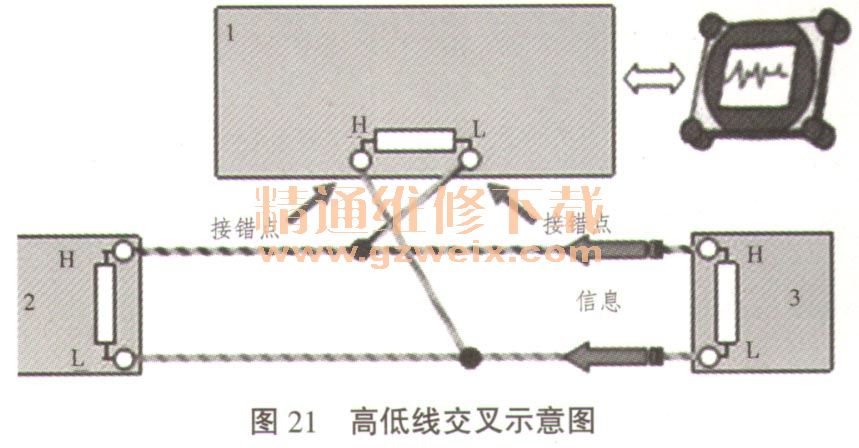

      示意图如图21所示,其波形图如图22所示。



      故障排除:重新对调高低线进行排除。
    故障10:高低线短路连接

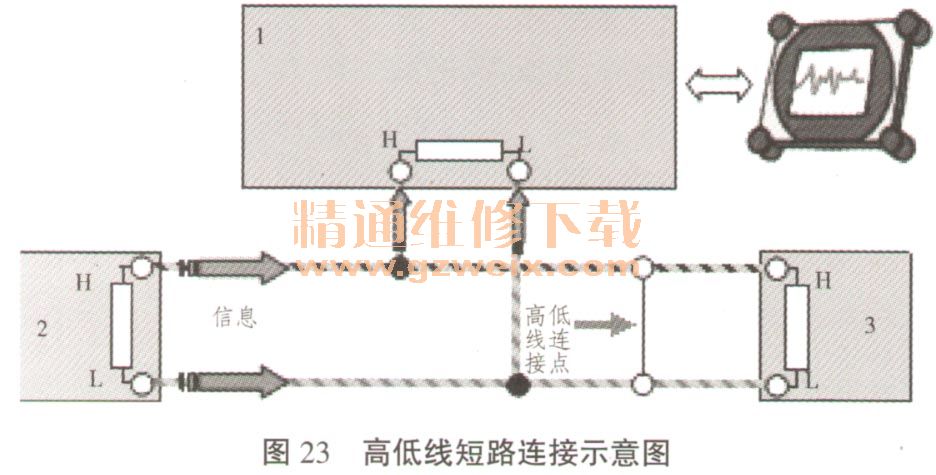

    示意图如图23所示,其波形图如图24所示。



    故障排除:通过查找高低线连接点进行排除。
    三、结束语
    驱动CAN的故障排除需要一定知识储备,其故障排除方法与舒适CAN、信息娱乐CAN等通信故障的排除有一定的相似性。维修人员可以触类旁通,查阅资料对其它通信方式的故障进行维修,如Most、 k线、LIN线等等。
