目前，车载显示屏已经逐渐普及，尺寸有3.5＇、4.3＇、7＇和9＇的，一般可以输入视频信号，如车载DVD信号、倒车影像车载摄像头信号等，有的还可以加载无线数字接收器接受移动数字电视信号，让人们的有车生活变得更加丰富多彩。由于车载显示屏运行环境比较恶劣，会导致显示器运行不稳定，出现各种各样的问题。本文分享2例车载显示屏不稳定的案例，供大家交流。

    1 显示屏黑屏
    故障现象车载显示屏初始可以正常点亮，但是运行一段时间后出现黑屏。
    故障分析与排除这款车载显示屏连接了车载导航信号、车载DVD信号、倒车摄像头信号。由于运行一段时间后才出现黑屏，首先考虑是否电源长时间负载后功率下降导致黑屏。开机，显示屏显示正常，此时测量电源输出端电压12V正常，持续点亮机器直至黑屏，再次测量显示屏电源输出端仍为12V，因此可以排除电源不稳定导致的黑屏。

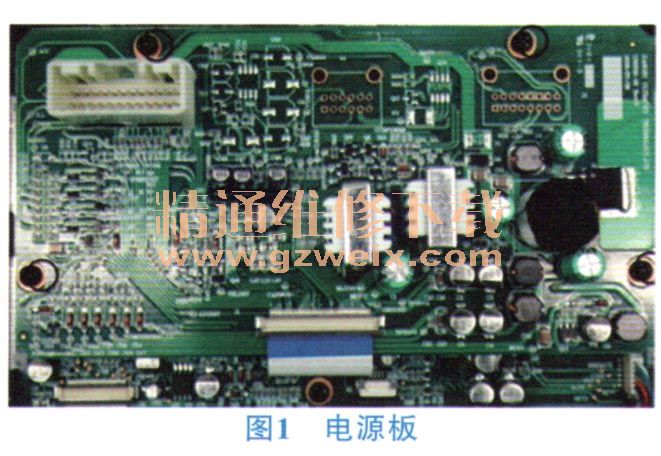

    关机，继续排查。发现电路板（图1）上有F1、F2两个自恢复熔断丝。重新点亮机器，测试电源输入端，42V输入正常，F1输出端也为12V。开机一段时间后，屏幕开始闪烁，然后黑屏，此时测试电源输入端，仍为12V，未有变化，但是测量F1输出端时发现，电压被拉低至3.5 V左右，怀疑该熔断丝有问题，不能长时间负载。将该熔断丝焊下，临时短接，再次测试，黑屏现象未有再现，确定为该熔断丝的问题。更换同型号熔断丝后，再次测试，显示屏不再黑屏。故障排除。

    故障总结此次故障是由自恢复熔断丝不稳定引起的，机器工作一段时间后由于熔断丝负载能力降低，提早断路引起的失压，从而导致显示屏黑屏。

    2 显示屏出现黄色条纹
    故障现象显示屏开机时，出现黄色条纹影。
    故障分析与排除显示屏出现黄色条纹，考虑硬件解码芯片或者输入信号有问题。检查主板（图2），查到其解码芯片为MX88 V463，查阅其DATESHEET，看此芯片的引脚是如何定义的：2脚VPP电压为3.3 V、15脚VDD电压为2.5 V、71脚AVDD5电压为5V、41脚、50脚、60脚分别定义为VIEDO_B、VIEDO_R、VIEDO_G信号。

    开机进行检测，首先检测视频输入信号VIEDO_B 、V IEDO_R 、VIEDO_G，发现其电压和波形正常，所以可以排除信号输入问题导致显示异常。接着，测量另外3个脚的电压，发现2脚电压异常，只有2V左右，而从DATESHEET中知道，此脚电压应当为3.3 v、所以开始排查其上一级稳压电路是否出现问题。继续研究主板，发现2个稳压管U9、U10，其中U9型号为AMS1117 2.5 0702、U10型号为AMS1117 3.3 30646、因此，估计此2个稳压管分别提供2.5 V和3.3 V电压。用万用表测量其输出端，发现U9的输出只有2V、U10的输出正常为3.3 V。关机后，更换U9稳压管，重新开机，发现黄色波纹消失，测量U9输出电压恢复正常。
    故障总结此故障是由于输出为2.5 V的稳压管损坏，从而造成MX88 V463工作不正常。如果电源输入正常，或者换了稳压管电压还是偏低，则要考虑MX88 V463本身是否不稳定导致的黄色条纹现象。
