    （三）整车动力总成拆解与合装
    1. QR019CHA动力总成拆解
    （1）将车辆放在举升机上升起，放净变速器油，拧下螺栓（Q1861050）并拆下防尘挡板（A21-1501301），如图1217所示。

    （2）拆开动力总成与前舱线束插接件，拆下传动轴、悬置螺栓等整车附件后，从整车上将动力总成拆下。
    （3）拧下启动机与变速器连接螺栓，拆下启动机。
    （4）依次将挠性板总成与液力变矩器的连接螺栓（A21-1501203）转到U形槽中间位置，锁住曲轴螺栓，拆下挠性板总成与变矩器连接螺栓（液力变矩器螺栓A21-1501203）4个，如图1218所示。

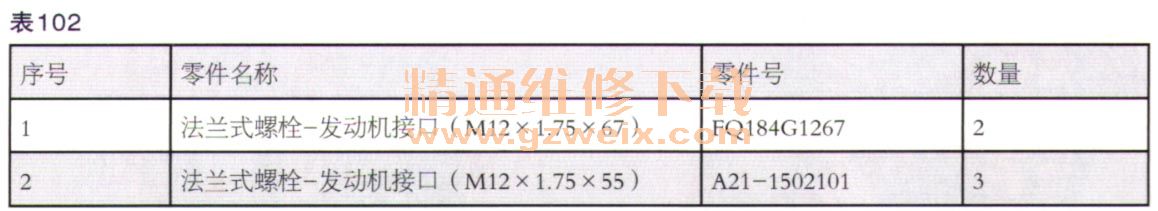

    （5）拧下发动机与变速器连接螺栓，如表102所示，分开发动机和变速器。

    注意：①拆卸过程中，液力变矩器不能脱落；②动力总成拆卸前，应先放净变速器油。
    2.QR019CHA动力总成合装

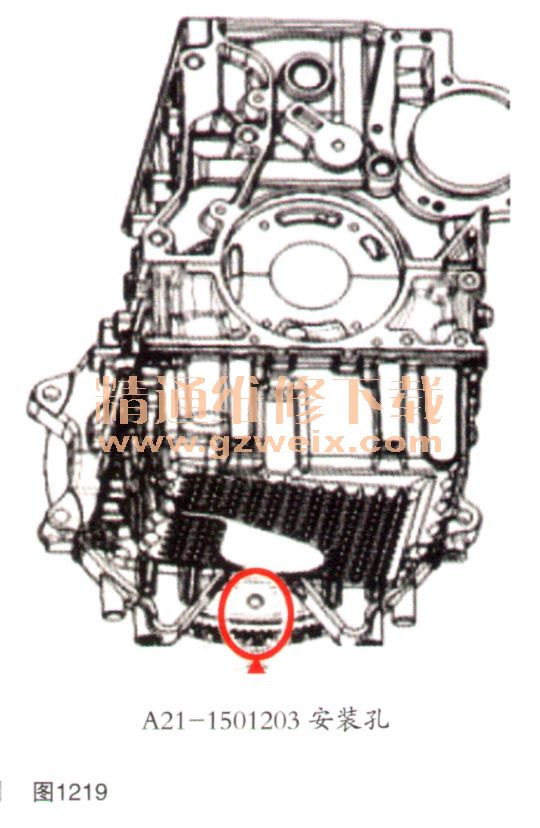

    （1）转动曲轴，使挠性板总成上的4个螺栓孔中的一个孔位于发动机底部的油底壳的U形槽中间位置（以方便后面安装液力变矩器连接螺栓），如图1219所示。

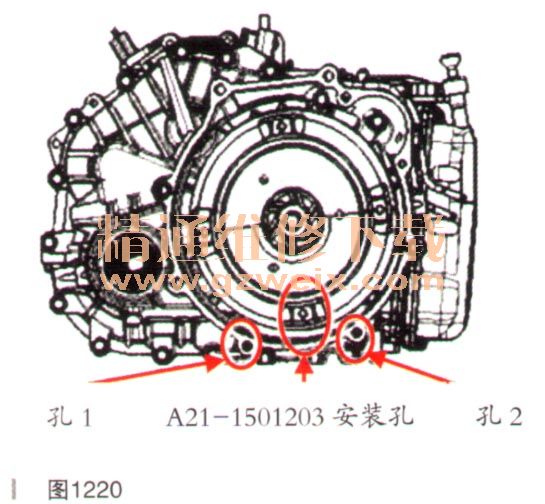

    （2）转动液力变矩器，使液力变矩器上与挠性板总成连接的螺栓孔位于图1220孔1和孔2之间，以方便后面螺栓-液力变矩器（A21-1501203）的安装，如图1220所示。

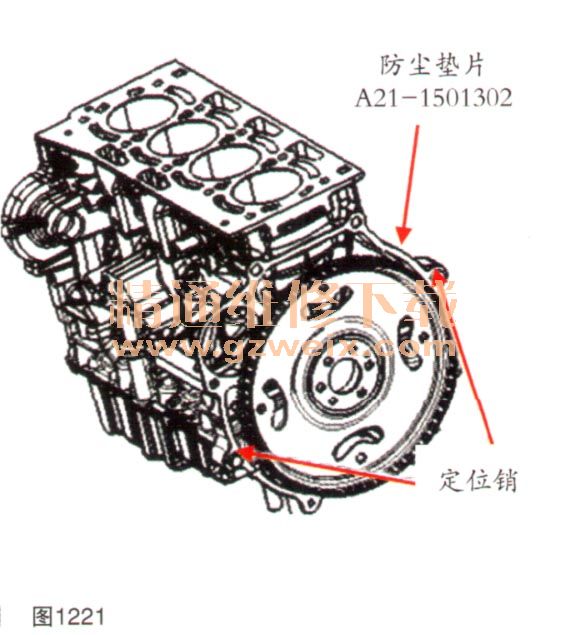

    （3）安装防尘热片（（A21-1501302），保证防尘垫片无变形，如图1221所示。

    （4）合装发动机与变速器总成，先将变速器的两个定位销孔对准发动机上的定位销，如图1222所示。
