3. QR019 CHB动力总成拆解

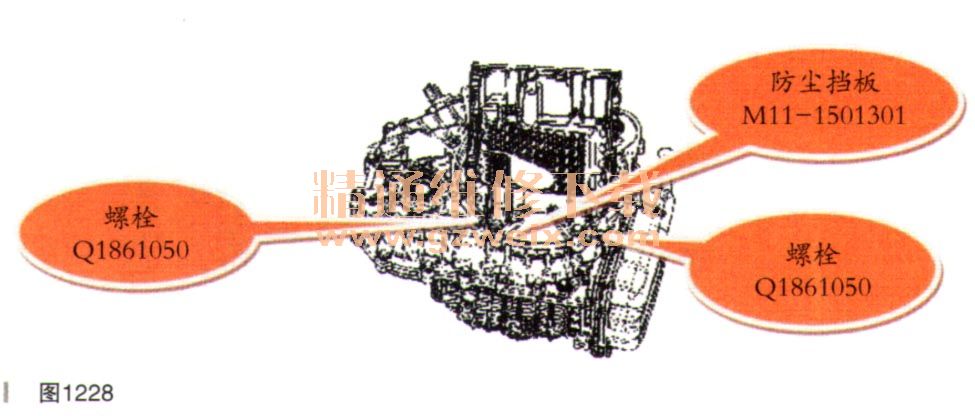

    （1）将车辆放在举升机上升起，放净变速器油，拧下螺栓（Q1861050）并拆下防尘挡板（A21-1501301），如图1228所示。

    （2）拆开动力总成与前舱线束的插接件，拆下传动轴、悬置螺栓等整车附件后，从整车上将动力总成拆下。
    （3）拧下启动机与变速器连接螺栓，拆下启动机。
    （4）依次将挠性板总成与液力变矩器的连接螺栓（A21-1501203）转到U形槽中间位置，锁住曲轴螺栓，拆下挠性板总成与变矩器连接的4个螺栓（液力变矩器螺栓A21-1501203），如图1229所示。

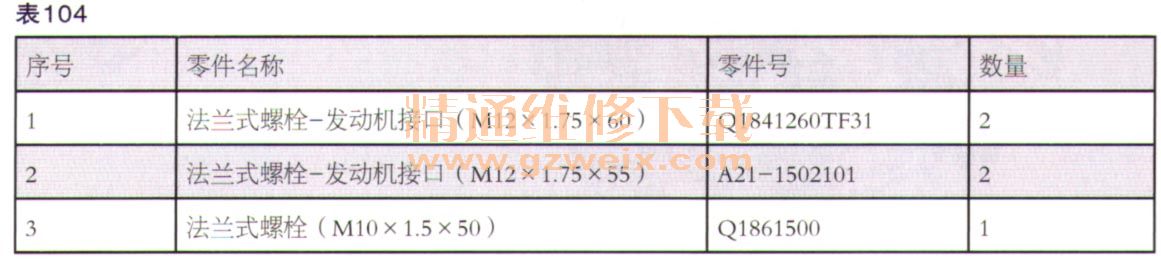

    （5）拧下发动机与变速器连接螺栓，如表104所示，分开发动机和变速器。

    注意：①拆卸过程中，液力变矩器不能脱落；②动力总成拆卸前，应先放净变速器油。
    4. QR019CHB动力总成合装

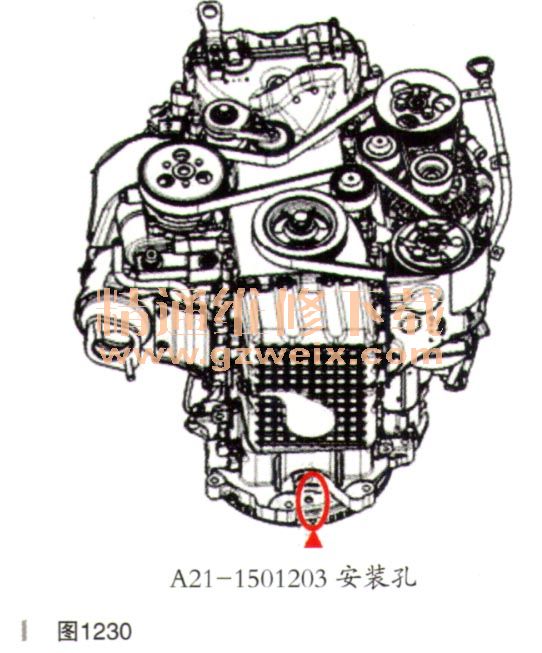

    （1）转动曲轴，使挠性板总成上4个螺栓孔中的一个孔位于发动机油底壳的U形槽中间位置，以方便后面安装液力变矩器连接螺栓，如图1230所示。

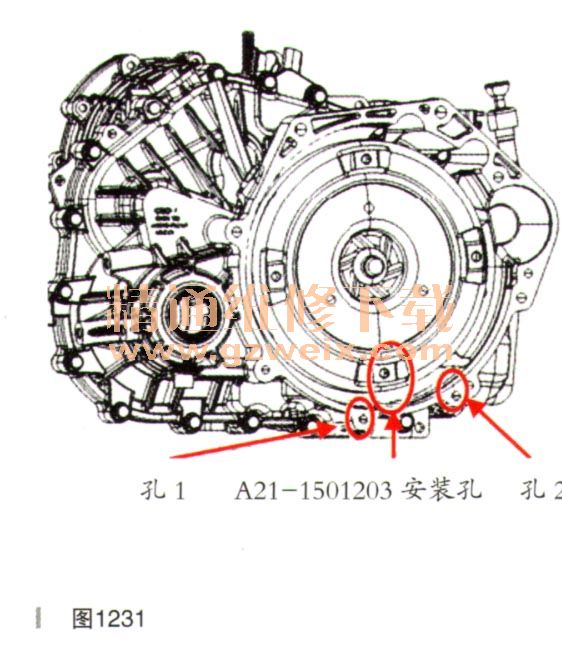

    （2）转动液力变矩器，使液力变矩器上的螺栓孔位于图1231孔1和孔2之间，以力便后面安装液力变矩器螺栓。

    （3）安装防尘热片（M11-1501302），保证防尘垫片无变形。

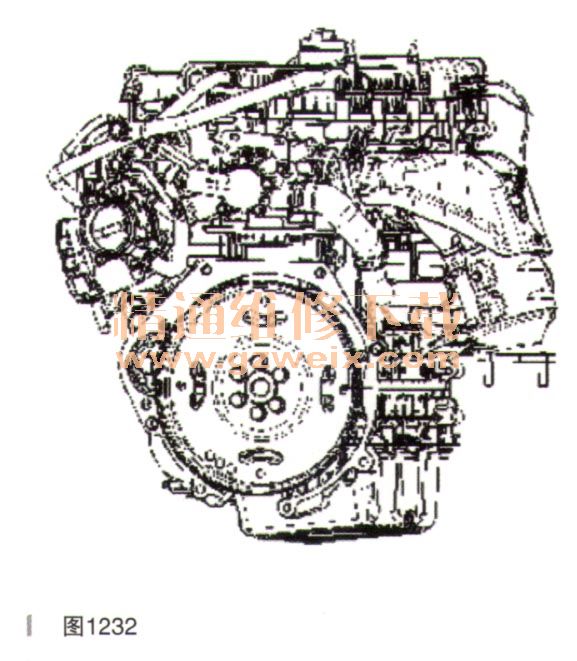

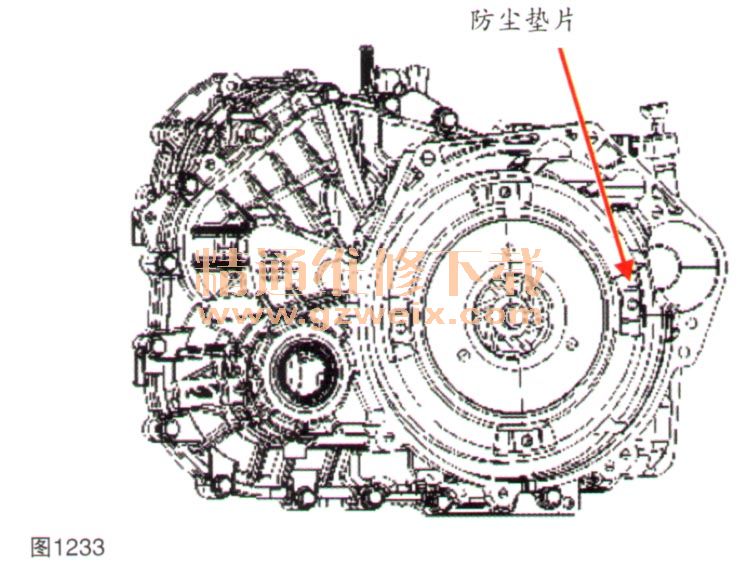

    （4）将变速器的2个定位销孔对准发动机上的定位销，合装发动机与变速器总成，如图1232和图1233所示。



    注意：合装过程中需注意，保证液力变矩器不能脱出，若不慎脱出，CVT需返回奇瑞公司或通知售后。
    （5）依次拧入法兰式螺栓，如图1234和图1235所示，2根Q 184126OTF31用于销孔位置连接，3根A21-1502101螺栓用于图1234所示位置；交叉紧固螺栓，紧固力矩如表105所示。
